GelecekÇin merkezli güvenilir bir elektrikli ekipman üreticisi ve tedarikçisi olan , yüksek kalite sunuyorKombine Enstrüman TransformatörleriAkım Trafosu ve Gerilim Trafosu fonksiyonlarını tek bir ünitede birleştiren. Stokta, toptan ve özelleştirilmiş olarak mevcut olan bu transformatörler, dağıtım sistemlerinde elektrik enerjisi ölçümü ve koruması için kompakt, güvenli ve uygun maliyetli çözümler sunar. Endüstriyel, madencilik ve kırsal elektrik şebekesi uygulamalarında yaygın olarak kullanılırlar.

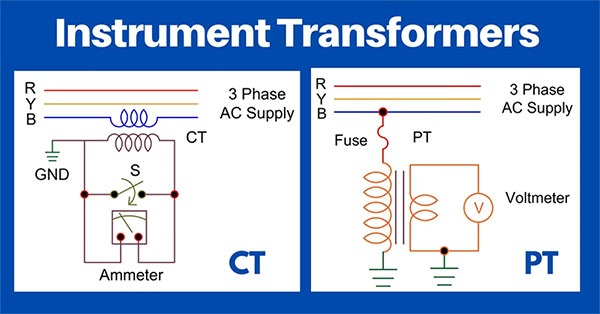

Kombine Enstrüman Transformatörleri, akım ve gerilim trafo fonksiyonlarını tek bir muhafazada birleştiren bir tür elektrikli cihazdır. Akım ünitesi yüksek akım hattına seri olarak bağlanırken gerilim ünitesi yüksek gerilim hattına paralel bağlanır. Her iki ünite de ortak bir çekirdek ve izolasyonu paylaşarak, gerilim ve akım sinyallerinin eşzamanlı olarak alınmasını sağlarken, yüksek gerilimli birincil devreleri ikincil ölçüm cihazlarından yalıtır. Bu tasarım, kurulum karmaşıklığını azaltırken operatör ve ekipman güvenliğini sağlar.
Gerilim Ölçümü
Gerilim bölümü, birincil devreden yüksek gerilim aktığında sekonder sargıda orantılı bir düşük gerilime neden olur. Bu düşük voltajlı çıkış (tipik olarak 100V) daha sonra voltmetreler, enerji sayaçları veya koruyucu röleler tarafından kullanılır.
Akım Ölçümü
Akım bölümü, büyük birincil akımları küçük, ölçülebilir ikincil akımlara (genellikle 5A veya 1A) dönüştürür. Bu çıkışlar Akım Trafosu sayaçlarına veya röle koruma cihazlarına sağlanarak doğru izleme ve ölçüm sağlanır.
İzolasyon ve Güvenlik

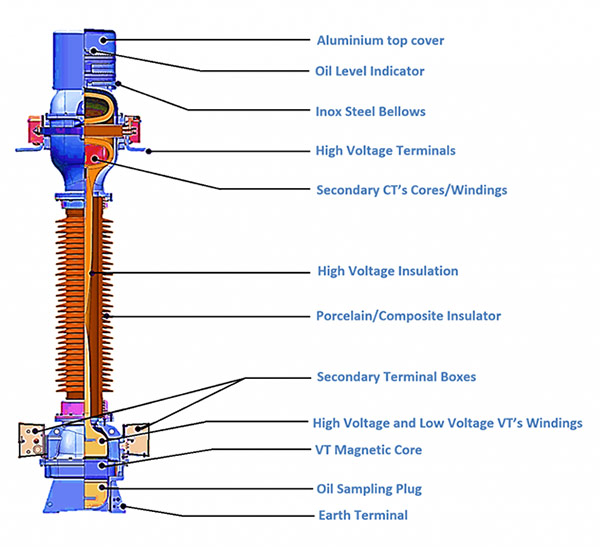

Kombine bir transformatörün içinde, akım ve gerilim birimleri, genellikle yağla doldurulmuş veya epoksi dökümden oluşan ortak bir yalıtım kabuğu içinde kapsüllenir. Güvenliği sağlamak için ikincil taraf topraklanmalı ve devreler açık veya kısa devre koşullarından kaçınmalıdır.

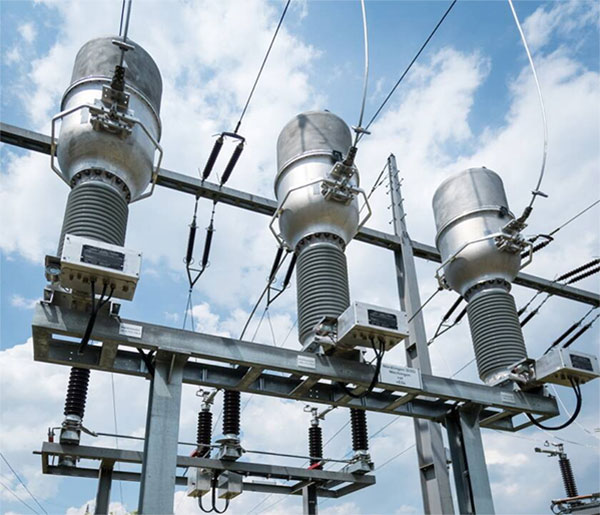

Gelecek fabrikasıKombine Enstrüman Transformatörlerişunlar için uygundur:
Yüksek gerilim ölçüm kutuları
Sütuna monteli transformatörler
Dağıtım dolapları
Dengeli veya dengesiz yükler için V/V (iki gerilim transformatörü) veya Y/Y (üç gerilim transformatörü) konfigürasyonları gibi üç fazlı ölçüm senaryolarında özellikle kullanışlıdırlar.
1. Kompakt Tasarım ve Kolay Kurulum – Akım ve gerilim transformatörlerinin tek bir üniteye entegre edilmesi kapladığı alanı azaltır ve kurulumu basitleştirir.
2. Maliyet Verimliliği – Birleşik bir ünite satın almak, ayrı transformatör maliyetlerini, üretim karmaşıklığını ve kurulum süresini azaltır.
3. Elektriksel İzolasyon ve Güvenilirlik – Yüksek voltajlı birincil ve düşük voltajlı ikincil devrelerin tamamen ayrılması, operatör ve ekipman güvenliğini sağlar.
4. Entegre Ölçüm ve Koruma – Enerji sayaçları ve röle koruma cihazları için aynı anda standart çıkışlar sağlar.
5. Çevresel Uyumluluk – Yağa batırılmış veya gaz yalıtımlı tasarımlar, açık havada veya zorlu koşullarda uzun süreli çalışmaya olanak tanır.
Kombinasyon Transformatörü – Kompakt kurulum ve senkronize ölçüm için akım ve gerilim transformatörlerini tek bir cihazda birleştirir. Alanı sınırlı veya maliyete duyarlı projeler için uygundur.
Bölünmüş Transformatör – Esnek yerleştirme ve optimize edilmiş doğruluk için akım ve gerilim transformatörlerini ayırır. Farklı voltaj ve akım seviyeleri için özelleştirilmiş seçime izin verir.
Gelecek, Çin merkezli bir fabrika ve tedarikçi olarak kalite, düşük fiyat ve özelleştirilmiş ürünler sunmaktadır.kombine alet transformatörleriHızlı teslimat için stoklarımızda mevcuttur. Akım Trafosu sistemlerimiz, endüstriyel ve kamu hizmeti gerekliliklerini karşılamak, doğru ölçüm, işletme güvenliği ve uzun süreli güvenilir kullanım sağlamak üzere sıkı kalite standartları altında üretilmektedir.
