Rekabetçi Fiyatlarla Toptan Şişme Kabinli Akım Transformatörleri

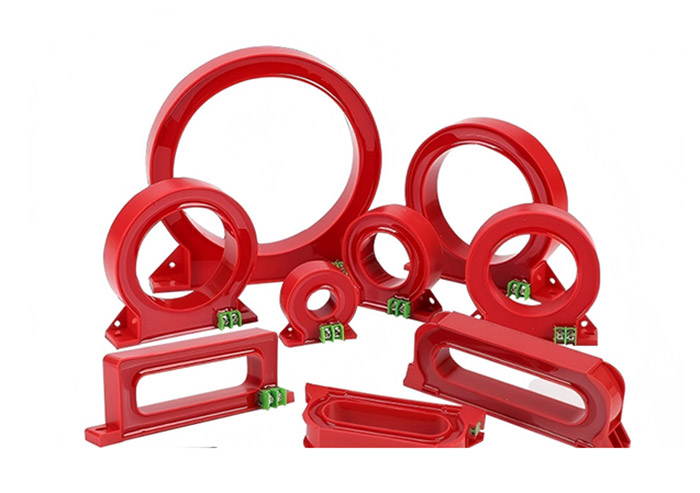

Sıfır Dizi Akım Trafosu Nedir?

Çin'de profesyonel bir Akım Trafosu üreticisi olarak,Geleceksize özelleştirilmiş sunmak istiyorumSıfır Bileşen Akım TrafosuGüç sistemlerinde sıfır dizi akımını tespit etmek için tasarlanmış tek turlu geçiş tipi bir akım transformatörüdür. Üç fazlı akımların vektör toplamını izler ve dağıtım ağlarındaki sızıntı veya toprak arızalarını tanımlar.

Yalıtım hasarı veya topraklama hatası nedeniyle anormal akım oluştuğunda transformatör, röle koruma cihazları veya kaçak koruma kontrolörleri gibi koruma ekipmanlarına bir sinyal gönderir. Bu işlem sistemin alarm vermesini veya arızalı devrenin bağlantısını kesmesini sağlar.

Sıfır Dizi Akım Trafosu, genellikle güç kabloları veya baraların etrafına monte edilir ve bu da onu orta ve alçak gerilim elektrik sistemlerinin izlenmesi için uygun kılar.

Yapısal Tasarım

1. Halka Çekirdek Yapısı

Transformatör, akım dengesizliğini tespit eden ikincil sargılara sahip dairesel bir demir çekirdek kullanır.

2. Epoksi Reçine veya Silikon Kauçuk Kapsülleme

Demir çekirdek ve sargı, koruyucu bir kabuk içinde yalıtılmış olup, nem direnci ve kirlilik parlamasına karşı koruma sağlar.

3. İki Kurulum Türü

Ürünler entegre tipte (kablo döşeme sırasında önceden monte edilmiş) ve açık tipte (mevcut kabloların etrafına monte edilmiş) mevcuttur.

4. Rogowski Bobin Teknolojisi

Bazı tasarımlar, akım sinyallerini ölçülebilir voltaj çıkışlarına dönüştürmek için Rogowski bobin algılama teknolojisini kullanır.

Teknik Özellikler ve Parametreler

1. Uygulanabilir Gerilim Aralığı: 0,4kV ila 66kV.

2. Şebeke Frekansı: Standart çalışma frekansı 50Hz’dir

3. Çalışma Sıcaklığı: −10°C ila +40°C.

4. Aynı isimli son: "L1" tarafından girildiğinde ikincisi "K1" olur;

Kurulumda Dikkat Edilmesi Gerekenler

Doğru kurulum, bir cihazın doğru çalışmasını sağlarSıfır Bileşen Akım Trafosu.

İntegral Tip Kurulum

Entegre transformatörlerde, kablo takılmadan önce kablonun transformatörden geçmesi gerekir.

Açık Tip Kurulum

Açık modeller, transformatör gövdesi ayrılarak iletken etrafına yeniden monte edilerek mevcut kablolara monte edilebilir.

Topraklama Düzenlemesi

Bazı topraklama sistemlerinde kaçak akımın doğru tespit edilebilmesi için kabloların topraklama noktasına bağlanmadan önce transformatörden geçmesi gerekir.

Mekanik Hizalama

Bölünmüş transformatörleri yeniden monte ederken, ölçüm sapmasını önlemek için her iki yarının da düzgün şekilde hizalanması gerekir.
