Çin'den Özelleştirilmiş 0.72-40.5kV İç Mekan Akım Trafosu Satın Alın

GelecekÇin'de güvenilir bir elektriksel ölçüm ve koruma cihazı üreticisi ve tedarikçisi olan0.72-40.5kV Dahili Akım Trafosu (CT'ler)endüstriyel, ticari ve kamu hizmetleri uygulamaları için.

Çalışma Prensibi

0.72-40.5kV Dahili Akım TrafosuDoğru ölçüm ve koruma sağlamak için yüksek birincil akımları daha düşük, ölçülebilir ikincil akımlara dönüştüren elektromanyetik indüksiyona dayalı olarak çalışır.

Temel Fonksiyonel Adımlar:

1. Elektromanyetik İndüksiyon: Birincil iletken boyunca geçen alternatif akım, demir çekirdekte bir manyetik alan oluşturarak ikincil sargıda orantılı bir akıma neden olur (örneğin, 1000:1 oranı).

2. Sinyal İzolasyonu: İkincil akım (tipik olarak 5A veya 1A), yüksek voltajlı birincil devreden izole edilerek personel ve ekipman güvenliği sağlanır.

3. Doğruluk Kontrolü: Silikon çelik levhalar veya nanokristalin alaşımlar gibi yüksek manyetik iletkenliğe sahip malzemeler, histerezis kayıplarını en aza indirerek IEC 60044-1 standartlarına uygun olarak 0,2 seviyeye kadar (hata ±%0,2) hassasiyet sağlar.

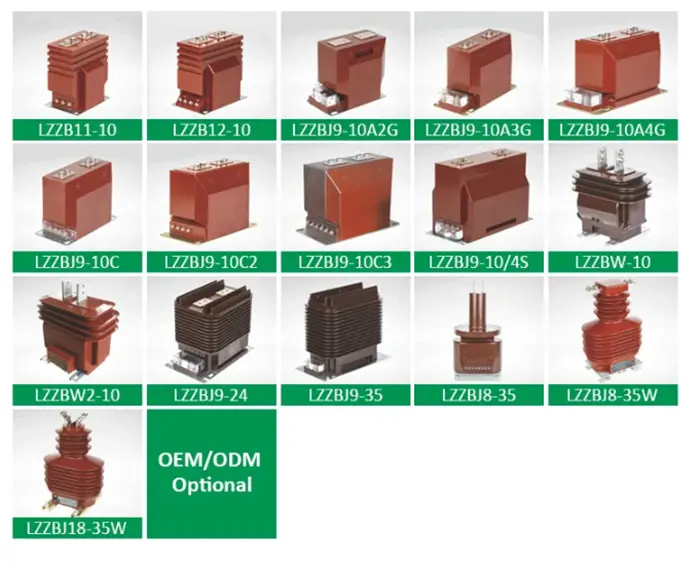

Ana Türler

1. Elektromanyetik CT

Özellikler: Sargılı demir çekirdek, uygun maliyetli, son derece kararlı.

Uygulamalar: 10kV'un altındaki dağıtım sistemleri, örneğin endüstriyel veya ticari elektrik ölçümü.

Parametre Örneği: Nominal akım oranı 200/5A, yük empedansı 2,5 Ω (GB/T 20840.2-2014).

2. Elektronik BT

Özellikler: Hall elemanlarını veya fiber optik sensörleri, geniş frekans bandını (0,1Hz–1MHz), güçlü EMI direncini kullanır.

Uygulamalar: Yeni enerji güç üretimi, yüksek hızlı demiryolu çekiş sistemleri.

3. Rogowski Bobini

Özellikler: Çekirdeksiz tasarım, yüksek doğrusallık, geçici akım ölçümü için uygundur.

Parametreler Örnek: Çıkış sinyali 0,333V/kA, doğrusal hata <±%0,1 (IEEE C57.13-2016).

Uygulama Senaryoları

Elektrik Ölçümü

DL/T 725-2013'e uygun olarak genellikle 0,5S doğruluk (±%0,5) gerektiren yüksek hassasiyetli endüstriyel veya ticari ölçüm cihazları.

Röle Koruması

Aşırı akım veya diferansiyel koruma; CT'ler belirli hata limitlerini karşılamalıdır (örneğin, 5P20, 20× nominal akımda hata ≤%5).

Endüstriyel İzleme

Yüksek frekanslı veya yüksek hızlı uygulamalar (örn. çelik tesisleri, indüksiyon fırınları), >10kHz frekans tepkisine sahip elektronik CT'ler gerektirir.

Seçim ve Bakım Yönergeleri

Seçim Parametreleri

Nominal Akım: Optimum koruma için yük akımının 1,2–1,5 katını seçin.

Doğruluk Düzeyi: CT'lerin ölçümü için 0,2'yi kullanın; Koruma CT'leri için 5P/10P.

Kurulum ve Bakım

İkincilde Açık Devreden Kaçının: Tehlikeli kV gerilimi üretebilir.

Yalıtım Kontrolü: Yalıtım direncinin olup olmadığını düzenli olarak kontrol edin.0.72-40.5kV Dahili Akım Trafosu≥1MΩ'dur.

Senaryo Eşleştirme: Uygulama ihtiyaçlarına, doğruluğuna, maliyetine ve güvenilirliğine göre CT tipini (elektromanyetik, elektronik, Rogowski) seçin.
