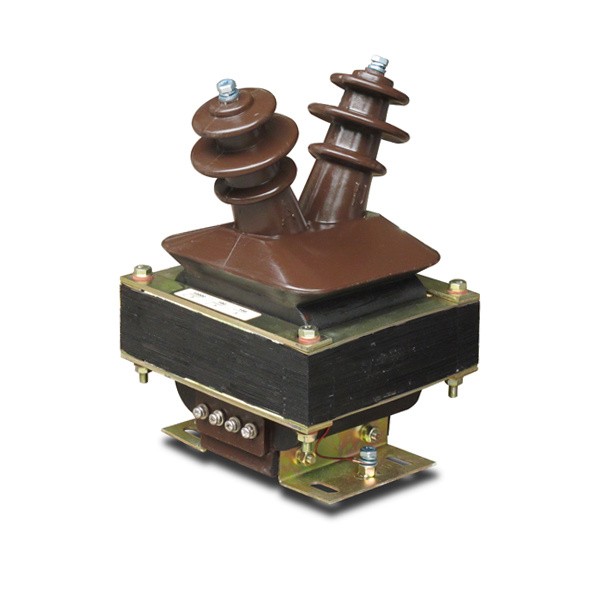

A Gerilim Trafosuyüksek primer gerilimi ölçüm, ölçüm, koruma ve kontrol için uygun oransal sekonder gerilime düşürmek için kullanılan önemli bir alet-transformatör teknolojisidir. Elektrik ağları arasında enerji aktarımı için tasarlanan güç transformatörünün aksine, gösterge transformatörü sayaçlara, rölelere, izleme ekipmanına ve kontrol sistemlerine doğru bir sinyal sağlamak üzere tasarlanmıştır. Doğru seçim, birincil sistem voltajına, ikincil voltaja, frekansa, doğruluk gereksinimlerine, yüke, izolasyona, faz düzenine, sargı konfigürasyonuna, kurulum konumuna, çevreye maruz kalmaya ve amaçlanan koruma veya ölçüm işlevine bağlıdır. Elektromanyetik, kapasitif ve elektronik teknolojiler, orantılı voltaj sinyallerinin elde edilmesinde farklı yaklaşımlar sağlar. İç ve dış mekan tasarımları aynı zamanda farklı çevre koşullarına da hitap etmektedir. Bu nedenle eksiksiz bir teknik değerlendirmenin elektriksel performansı, yalıtımı, inşaatı, aksesuarları, korumayı, kurulumu ve bakımı tek bir koordineli sistem olarak dikkate alması gerekir.
İçindekiler
Doğrudan bölüme atlamak için herhangi bir konuyu tıklayın.
- 1. Güç Sistemlerinde Gerilim Ölçümü Neden Önemlidir?
- 2. Enstrüman Gerilim Trafosu Nasıl Çalışır?
- 3. Ana Tipler ve Konfigürasyonlar Nelerdir?
- 4. Doğruluk ve Yük Seçimi Nasıl Etkiler?
- 5. Yalıtım ve Elektrik İzolasyonu Neden Önemlidir?
- 6. Koruma ve Ölçüm Uygulamaları Nasıl Farklılaşır?
- 7. Elektromanyetik ve Kapasitif Tasarımlar Arasındaki Fark Nedir?
- 8. İç ve Dış Mekan Tasarımları Farklı Koşullara Nasıl Hitap Ediyor?
- 9. Tek Fazlı ve Üç Fazlı Uygulamalar Nasıl Farklılaşır?
- 10. Sigortalar, Sekonder Topraklama ve Güvenlik Nasıl Dikkate Alınmalıdır?
- 11. Enstrüman Gerilim Ölçümü Hangi Uygulamalarda Kullanılır?
- 12. Hangi Yaygın Seçim Hatalarından Kaçınılmalıdır?
- 13. Profesyonel Teknik Şartname Neleri İçermelidir?
- 14. Sıkça Sorulan Sorular
Güç Sistemlerinde Gerilim Ölçümü Neden Önemlidir?
Gerilim hakkında güvenilir bilgi olmadan elektrik ağları güvenli ve doğru bir şekilde kontrol edilemez. Operatörler, koruma röleleri, sayaçlar, otomasyon sistemleri ve izleme ekipmanlarının tümü, birincil elektrik devresinin durumunu temsil eden ölçüm sinyallerine bağlıdır.
Geleneksel sayaçların veya alçak gerilim kontrol ekipmanının orta veya yüksek gerilim devresine doğrudan bağlanması pratik değildir ve potansiyel olarak tehlikeli olabilir. Gösterge transformatörleri, yüksek gerilim devresi ile ikincil ölçüm devresi arasında elektriksel ayrım sağlarken, birincil gerilimi temsil eden orantılı bir ikincil sinyal oluşturarak bu sorunu çözer.
Bu ayırmanın birçok pratik avantajı vardır. Ölçüm ekipmanı, doğrudan birincil sisteme maruz kalmak yerine standartlaştırılmış bir ikincil voltaj etrafında tasarlanabilir. Koruma röleleri yönetilebilir bir sinyali işleyebilir. Enerji sayaçları ölçüm fonksiyonlarını yerine getirebilirler. Operatörler, primer voltajı doğrudan kontrol paneline getirmeden elektrik şebekesi hakkında bilgi alabilirler.
Sayaçlar ve izleme cihazları için orantılı voltaj sinyali sağlar.
Anormal sistem koşullarını değerlendiren koruyucu rölelere voltaj bilgisi sağlar.
İkincil ölçüm devresini yüksek voltajlı birincil ağdan ayırır.
Otomasyonu, anahtarlama mantığını, senkronizasyonu ve diğer kontrol işlevlerini destekleyebilen bir elektrik sinyali sağlar.
Gerilim bilgisi özellikle elektriksel durumun sürekli değiştiği sistemlerde önemlidir. Trafo merkezleri, endüstriyel dağıtım sistemleri, trafo besleyicileri, yenilenebilir enerji ağları ve karmaşık hizmet sistemlerinin tümü, sistem voltajı hakkında güvenilir bilgi gerektirir.
Ölçüm aynı zamanda sorun gidermeyi de destekler. Gözlemlenen ikincil sinyal beklenmedik bir şekilde değişirse mühendisler, bunun nedeninin birincil sistemle, cihaz transformatörüyle, kablolarla, koruma devresiyle veya ölçüm zincirinin başka bir parçasıyla ilgili olup olmadığını araştırabilirler.
Bu nedenle güvenilir bir ölçüm zinciri, uygun şekilde seçilmiş bir cihaz transformatörüyle başlar. Doğruluk, yalıtım, bağlantı konfigürasyonu, ikincil yük, çevre koşulları ve koruma gereksinimlerinin hepsinin birlikte dikkate alınması gerekir.
Enstrüman Gerilim Trafosu Nasıl Çalışır?
Bir elektromanyetik alet voltaj transformatörü elektromanyetik indüksiyonla çalışır. Birincil sargı yüksek voltaj devresine bağlanırken, ikincil sargı bağlı ölçüm veya koruma ekipmanına orantılı bir düşük voltaj sağlar.
Temel ilişki birincil dönüşlerin ikincil dönüşlere oranıyla belirlenir. Birincil sargıya enerji verildiğinde çekirdekte manyetik akı oluşur. Bu akı, transformatörün tasarlanmış çalışma aralığı içindeki birincil gerilime orantılı olarak karşılık gelen sekonder sargıda bir gerilim indükler.
Birincil sargı
Birincil sargı yüksek voltaj devresine bağlanır. Bu nedenle yalıtım sistemi, birincil ağla ilişkili elektriksel gerilimlere dayanacak şekilde tasarlanmıştır.
Ürün mimarisine bağlı olarak primer sargı farklı fiziksel yapılara sahip olabilir. Bazı tasarımlar geleneksel bir sarım düzenlemesi kullanırken, diğerleri sarımı kapsüllenmiş bir yalıtım yapısına entegre eder.
İkincil sargı
İkincil sargı, sayaçlara, rölelere ve diğer ekipmanlara azaltılmış voltaj sinyali sağlar. Çıkışı, belirtilen elektrik koşulları altında birincil voltajla orantılı kalacak şekilde tasarlanmıştır.
Manyetik çekirdek
Çekirdek, elektromanyetik indüksiyon için gereken manyetik yolu sağlar. Çekirdek yapısı ve manyetik özellikler doğruluğu, uyarılma davranışını, kayıpları ve transformatörün kararlı bir ikincil sinyal sağlama yeteneğini etkiler.
Yalıtım sistemi
Yalıtım sistemi, yüksek voltajlı birincil sargıyı ikincil sargıdan, mahfazadan ve çevreleyen yapıdan ayırır. Ürün tasarımına bağlı olarak bu, kuru izolasyon, epoksi reçine döküm, yağ izolasyonu, gaz izolasyonu veya diğer dielektrik düzenlemeleri içerebilir.
| Bileşen | Birincil İşlev | Temel Tasarım Hususları |
|---|---|---|
| Birincil sargı | Yüksek voltaj devresine bağlanır | Birincil voltaj ve yalıtım gereksinimleri |
| İkincil sargı | Azaltılmış ölçüm sinyali sağlar | İkincil voltaj, doğruluk, yük |
| Manyetik çekirdek | Manyetik yol sağlar | Çekirdek malzemesi ve uyarılma özellikleri |
| Yalıtım sistemi | Elektriksel ayrımı korur | Gerilim stresi, çevre, mekanik stabilite |
| Muhafaza veya muhafaza | Mekanik ve çevresel koruma sağlar | Kurulum yeri ve maruz kalma koşulları |
İkincil sinyal kalitesi
Yararlı bir ikincil sinyal, bağlı ekipman belirtilen yükünü çekerken birincil voltajı doğru bir şekilde temsil etmelidir. Ölçüm devresi sekondere aşırı yük bindirirse gerilim oranı ve doğruluğu etkilenebilir.
Bu nedenle transformatör, kablolama, terminaller, sayaçlar, röleler ve diğer ikincil ekipmanlar tek devre olarak değerlendirilmelidir.
Çalışma prensibi konsept olarak basit olabilir ancak gerçek çalışma koşulları altında istikrarlı doğruluk elde etmek, çekirdeğin, sargıların, yalıtımın, bağlantıların ve mekanik yapının dikkatli tasarlanmasını gerektirir.
Ana Tipler ve Konfigürasyonlar Nelerdir?
Enstrüman gerilim transformatörleri kurulum, faz düzeni, sargı konfigürasyonu, yalıtım teknolojisi ve çalışma prensibine göre sınıflandırılabilir. Bu kategoriler mühendislerin seçimi sistem gereksinimlerine göre daraltmasına yardımcı olur.
İç mekan konfigürasyonları
İç üniteler şalt donanımı, trafo merkezleri, elektrik odaları veya diğer korunan ortamların içine monte edilmek üzere tasarlanmıştır. Muhafaza ve yalıtım tasarımları kontrollü bir iç mekan ortamına göre optimize edilebilir.
Epoksi reçine döküm tasarımları, kompakt iç mekan orta gerilim uygulamalarında yaygındır çünkü katı yalıtım, fiziksel montajı nispeten kompakt tutarken sızdırmaz bir yapı oluşturabilir.
Dış mekan konfigürasyonları
Dış üniteler yağmura, neme, sıcaklık değişimlerine, güneş ışığına, toza, kirliliğe ve diğer çevresel koşullara doğrudan maruz kalır. Bu nedenle muhafaza ve yalıtım düzenlemelerinin dış mekan hizmetine yönelik olması gerekir.
Tek fazlı konfigürasyonlar
Tek fazlı tasarımlar, her fazın ayrı ayrı ölçüldüğü veya uygulamanın tanımlanmış bir fazdan toprağa veya fazdan faza ölçüm düzenlemesini gerektirdiği durumlarda yaygın olarak kullanılır.
Üç fazlı konfigürasyonlar
Üç fazlı düzenlemeler, üç fazlı elektrik şebekeleri için koordineli gerilim ölçümü sağlayabilir. Kesin bağlantı, sistemin nötr konfigürasyonuna ve koruma veya ölçüm fonksiyonuna bağlıdır.
İki sargılı ve üç sargılı konfigürasyonlar
İki sargılı bir tasarım, bir birincil ve bir ikincil sargı içerir. Üç sargılı tasarım, elektrik şemasına bağlı olarak ayrı bir korumayı veya topraklamayla ilgili işlevi destekleyebilecek yardımcı bir ikincil sargı ekler.
Kuru tip ve dökme reçine sistemleri
Kuru tip sistemler, sıvı dielektrik olmadan katı veya kuru izolasyon kullanır. Epoksi reçine döküm yapısı, seçilen bileşenleri tamamen kapsülleyebilir, mekanik stabilite ve neme ve kirlenmeye karşı direnç sağlar.
Yağa batırılmış tasarımlar
Yağa batırılmış konfigürasyonlar, dielektrik ve termal sistemin bir parçası olarak yalıtım yağı kullanır. Bu tasarımlar uygun tank yapımı, sızdırmazlık, yağ yönetimi ve bakım prosedürlerini gerektirir.
Şişirilebilir veya gaz yalıtımlı konfigürasyonlar
Kapalı dielektrik sistemlerin uygun olduğu durumlarda gaz yalıtımlı tasarımlar kullanılabilir. Seçimleri mahfaza sızdırmazlığı, gaz özellikleri, basınç yönetimi, servis prosedürleri ve çevresel gerekliliklerin dikkate alınmasını içermelidir.
Kapasitif ve elektronik teknolojiler
Her voltaj ölçüm sistemi geleneksel bir elektromanyetik transformatöre dayanmaz. Kapasitif voltaj transformatörleri, elektromanyetik bölümle birlikte kapasitif bir bölücü kullanırken, elektronik voltaj sensörleri, orantılı bir elektrik çıkışı üretmek için algılama ve sinyal dönüştürme yöntemlerini kullanır.
| sınıflandırma | Tipik Seçenekler | Seçim Odağı |
|---|---|---|
| Kurulum | Kapalı, açık | Çevreye maruz kalma ve muhafaza tasarımı |
| Faz | Tek fazlı, üç fazlı | Ağ yapılandırması ve ölçüm şeması |
| sarma | İki sarmal, üç sarmal | Ölçüm, koruma, yardımcı fonksiyonlar |
| Yalıtım | Kuru, dökme reçine, yağ, gaz | Gerilim sınıfı, çevre, bakım |
| Çalışma prensibi | Elektromanyetik, kapasitif, elektronik | Gerilim seviyesi, doğruluk, sistem mimarisi |
Seçim, yalnızca ürün kategorisiyle değil, uygulama ve ağ gereksinimleriyle başlamalıdır. Farklı konfigürasyonlar, farklı kurulum ve bakım özellikleri sağlarken benzer ölçüm işlevlerini karşılayabilir.
Doğruluk ve Yük Seçimi Nasıl Etkiler?
Doğruluk en önemli teknik hususlardan biridir çünkü ikincil sinyal aynı anda enerji ölçümü, sistem izleme, koruma, kontrol veya birkaç işlev için kullanılabilir.
Doğruluk sınıfı
Doğruluk sınıfı, tanımlanmış koşullar altında izin verilen ölçüm hatasını tanımlar. Farklı uygulamaların farklı doğruluk gereksinimleri olabilir.
Ölçüm için kullanılan ölçüm devreleri, transformatörün öncelikle bir koruma sinyali sağladığı uygulamalara göre daha sıkı bir doğruluk gerektirebilir. Bu nedenle doğru sınıf, ikincil devrenin neyi başarması gerektiğine bağlıdır.
Nominal yük
Yük, sekonder sargıya bağlanan yükü ifade eder. Buna sayaçlar, röle girişleri, dönüştürücüler, kablolar, terminal blokları ve diğer bağlı cihazlar dahildir.
İkincil devrenin gerçek yükü, transformatörün belirttiği koşullardan önemli ölçüde farklıysa doğruluk ve çıkış davranışı değişebilir.
Oran doğruluğu
Dönüşüm oranının belirtilen tolerans dahilinde kalması gerekir. Amaçlanan oran ile gerçek oran arasındaki uyumsuzluk, hem ölçüm değerlerini hem de koruma kararlarını etkileyebilir.
Faz yer değiştirmesi
Güç hesaplamalarını içeren ölçüm sistemlerinde faz ilişkileri önemlidir. Faz yer değiştirmesindeki küçük hatalar, gerilim ve akım sinyallerinden elde edilen hesaplamaların doğruluğunu etkileyebilir.
| Parametre | Neyi Açıklıyor | Neden Önemlidir? |
|---|---|---|
| Doğruluk sınıfı | Tanımlanmış koşullar altında ölçüm doğruluğu | Ölçüm veya koruma için uygunluğu belirler |
| Nominal yük | İkincil devre yükü | İkincil voltajı ve doğruluğu etkiler |
| Dönüşüm oranı | Birincil-ikincil gerilim ilişkisi | Ölçümün birincil sistemi doğru şekilde temsil etmesini sağlar |
| Faz yer değiştirmesi | Birincil ve ikincil gerilim arasındaki açısal ilişki | Güç ve koruma hesaplamalarını etkileyebilir |
Ölçüm ve koruma gereksinimleri
Ölçüm odaklı uygulamalar genellikle ilgili çalışma aralığı boyunca doğru oransal çıktıyı korumaya odaklanır. Koruma odaklı uygulamalar, anormal sistem koşulları sırasında transformatörün davranışına ve ikincil sinyalin röle çalışmasını destekleme yeteneğine daha fazla önem verebilir.
Bu ayrımın teknik şartnameye yansıtılması gerekmektedir. Yalnızca nominal gerilime göre seçilen bir ürün, doğruluğu ve yük özellikleri bağlı devreye uygun değilse uygun olmayabilir.
Yalıtım ve Elektrik İzolasyonu Neden Önemlidir?
Elektriksel izolasyon, enstrüman gerilim transformatörlerinin kullanılmasının temel nedenlerinden biridir. Birincil devre, geleneksel ölçüm ve kontrol cihazlarının güvenli çalışma aralığının çok üzerinde bir voltajda çalışabilir, bu nedenle yalıtım sistemi, birincil ve ikincil devreler arasında güvenilir bir ayrım oluşturmalıdır.
Birincilden ikincil izolasyona
Yalıtım sisteminin, nominal primer voltaj ve tanımlanmış geçici koşullarla ilişkili elektriksel strese dayanması gerekir. Tasarım yalıtım malzemelerini, sızıntı mesafelerini, açıklıkları, sarım düzenlemesini, kapsüllemeyi, terminalleri ve mahfaza geometrisini içerir.
Katı yalıtım
Dökme reçine tasarımları sargıları ve diğer elektrikli bileşenleri kapsülleyebilir. Bu yaklaşım, iç yalıtım yüzeylerinin neme veya kirlenmeye doğrudan maruz kalmasını azaltırken kompakt ve mekanik olarak stabil bir yapı sağlayabilir.
Yağ yalıtımı
Yağ hem dielektrik izolasyon hem de ısı transfer özellikleri sağlar. Yağla doldurulmuş tasarımların, amaçlanan iç ortamı korumak için uygun muhafazaya ve sızdırmazlığa ihtiyacı vardır.
Gaz izolasyonu
Gaz yalıtımlı düzenekler kapalı bir dielektrik ortam kullanır. Muhafaza bütünlüğünü korumalı ve servis prosedürleri dielektrik ortamı ve ekipmanın basınç veya sızdırmazlık düzenini dikkate almalıdır.
Sızıntı ve açıklık
Açıklık, iletken parçalar arasındaki hava yoluyla geçen en kısa mesafeyi ifade ederken, kaçak, yalıtkan bir yüzey boyunca olan mesafeyle ilgilidir. Her ikisi de orta ve yüksek gerilim ekipmanlarının tasarımında önemlidir.
Çevre kirliliği kaçak mesafenin önemini artırabilir çünkü yalıtkan yüzeydeki kirlenme kaçak akım için bir yol oluşturabilir.
Yalıtım, belirtilen elektriksel gerilime bozulmadan dayanmalıdır.
Yalıtım sistemi beklenen nem, kirlilik ve sıcaklık koşullarında işlevini sürdürmelidir.
Taşıma, kurulum ve normal çalışma sırasında sargıların ve yalıtımın sabit kalması gerekir.
Düşük voltaj ölçüm devresi ana ağdan uygun şekilde ayrı kalmalıdır.
Bu nedenle yalıtım tek bir malzeme seçimi değildir. Geometri, malzeme, üretim kalitesi, çevreye maruz kalma ve elektriksel koordinasyonu içeren eksiksiz bir mühendislik sistemidir.
Alıcılar için bu, yalıtım açıklamasının spesifik olması gerektiği anlamına gelir. Kuru tip, dökme reçine, yağa batırılmış veya gaz yalıtımlı gibi terimler bir başlangıç noktası sağlar ancak teknik spesifikasyon aynı zamanda amaçlanan voltaj sınıfını ve kurulum koşullarını da açıklamalıdır.
Koruma ve Ölçüm Uygulamaları Nasıl Farklılaşır?
Aynı birincil gerilim devresi hem ölçüm hem de koruma sistemlerine sinyal sağlayabilir ancak bu iki fonksiyonun gereksinimleri aynı değildir.
Ölçüm uygulamaları
Ölçüm sistemlerinin, ölçüm cihazlarının ve izleme cihazlarının birincil sistemi doğru şekilde temsil edebilmesi için sabit bir oransal voltaja ihtiyacı vardır. Bu nedenle normal çalışma aralığındaki doğruluk özellikle önemlidir.
Uygulamalar arasında voltaj ölçüm cihazları, enerji ölçüm cihazları, güç kalitesi ekipmanları, denetim sistemleri ve diğer izleme cihazları bulunabilir.
Koruma uygulamaları
Koruma röleleri anormal koşulları tanımlamak için elektrik sinyallerini kullanır. Gerilim bilgisi, ağ mimarisine bağlı olarak düşük gerilim, aşırı gerilim, yön, mesafe, senkronizasyon veya diğer koruma fonksiyonlarına katkıda bulunabilir.
Transformatör, koruma şemasıyla ilgili koşullar altında uygun bir sinyal sağlamalıdır.
Kombine uygulamalar
Bazı sistemler farklı işlevler için ayrı ikincil sargılar kullanır. Bir sargı ölçümü desteklerken diğeri korumaya atanır.
Bu düzenleme, farklı devrelerin gereksinimlerinin yalıtılmasına ve ölçüm yükleri ile koruma girişleri arasındaki etkileşimin azaltılmasına yardımcı olabilir.
| Başvuru | Tipik İkincil İşlev | Ana Tasarım Önceliği |
|---|---|---|
| Gerilim ölçümü | Doğru oransal voltaj | Belirtilen doğruluk ve yük |
| Enerji ölçümü | Elektrik hesaplamaları için voltaj sinyali | Oran doğruluğu ve faz performansı |
| Röle koruması | Arıza mantığı için gerilim girişi | Koruma performansı ve uygun ikincil davranış |
| Kontrol sistemleri | Gerilim geri beslemesi veya senkronizasyonu | Kararlı ve doğru ölçeklendirilmiş sinyal |
| İzleme | Sistem durumu verileri | Güvenilir sinyal kalitesi ve entegrasyon |
Yardımcı ikincil sargılar
Üç sargılı ürünler, özel uygulamalar için ek bir ikincil çıkış sağlayabilir. Kesin amaç, sistem yapılandırmasına ve koruma şemasına bağlıdır.
Teknik çizimlerin değerli olmasının bir nedeni de budur. Eksiksiz bir sarma şeması, ürünün birden fazla çıktıya sahip olduğuna dair genel bir ifadeden daha yararlı bilgileri ortaya çıkarır.
İkincil devre tasarımı
Bağlı devre bütünüyle dikkate alınmalıdır. Uzun kablolar, terminal blokları, sayaçlar, röleler, dönüştürücüler ve diğer ekipmanların tümü gerçek ikincil yüke ve sinyal davranışına katkıda bulunur.
Elektromanyetik ve Kapasitif Tasarımlar Arasındaki Fark Nedir?
Farklı voltaj ölçüm teknolojileri aynı temel sorunu farklı şekillerde çözer. Çalışma prensiplerini anlamak, mühendislerin ekipmanı ağ ve uygulamayla eşleştirmesine yardımcı olur.
Elektromanyetik teknoloji
Geleneksel elektromanyetik tasarım, manyetik bir çekirdek aracılığıyla bağlanan birincil ve ikincil sargıları kullanır. Tanıdıktır, köklüdür ve birçok orta gerilim ölçümü ve koruma uygulaması için uygundur.
Seçimi birincil voltajı, ikincil voltajı, frekansı, doğruluğu, yükü, yalıtımı ve sargı konfigürasyonunu içerir.
Kapasitif gerilim trafo teknolojisi
Kapasitif bir voltaj transformatörü, bir elektromanyetik transformatör bölümü sinyali işlemeden önce birincil voltajı azaltmak için kapasitif bir bölücü kullanır. Bu mimari, daha yüksek voltaj seviyelerinde faydalı olabilir ve yapısına bağlı olarak iletişimle ilgili bazı uygulamaları da destekleyebilir.
Kapasitif bileşenler genel voltaj bölme ağının bir parçasını oluşturur, dolayısıyla yalıtım, frekans davranışı, kompanzasyon ve sistem bağlantısının dikkatle ele alınması gerekir.
Elektronik voltaj algılama
Elektronik voltaj transformatörleri veya sensörleri, orantılı bir çıktı üretmek için algılama elemanlarını ve elektronik dönüştürücüleri kullanabilir. Bu teknolojiler kompakt sistem mimarilerini ve dijital koruma veya izleme sistemleriyle entegrasyonu destekleyebilir.
Çıkış arayüzü, güç gereksinimleri, sinyal protokolü, doğruluk, çevresel sınırlar ve alt sistemle uyumluluğun açıkça belirtilmesi gerekir.
| Teknoloji | Temel Prensip | Tipik Seçim Hususları |
|---|---|---|
| Elektromanyetik | Manyetik kuplajlı birincil ve ikincil sargılar | Oran, doğruluk, yük, yalıtım, çekirdek tasarımı |
| Kapasitif | Trafo dönüşümlü kapasitif gerilim bölümü | Gerilim sınıfı, frekans davranışı, kompanzasyon, sistem entegrasyonu |
| Elektronik | Sensör ve elektronik sinyal dönüşümü | Çıkış tipi, elektronik, iletişim, doğruluk, çevresel sınırlar |
Teknoloji seçimi neden önemlidir?
Doğru teknoloji genel bir tercihten ziyade ağa bağlıdır. Kompakt bir iç mekan orta gerilim şalt uygulaması uygulamasının, yüksek gerilimli bir dış mekan trafo merkezinden farklı gereksinimleri olabilir.
Alan, çevreye maruz kalma, yalıtım gereksinimleri, bakım stratejisi, ölçüm doğruluğu, iletişim mimarisi ve amaçlanan koruma fonksiyonunun tümü uygun teknolojiyi etkiler.
İç ve Dış Mekan Tasarımları Farklı Koşullara Nasıl Hitap Ediyor?
Kurulum ortamı muhafazayı, yalıtımı, yüzey korumasını, terminalleri, sızdırmazlığı, mekanik yapıyı ve bakım yaklaşımını etkiler.
Kapalı elektrik odaları
İç mekan ekipmanları genellikle dış mekan kurulumlarına kıyasla kontrollü sıcaklık ve nemden yararlanır. Bu, odanın uygun çevresel koşulları sağlaması koşuluyla, kompakt yalıtım ve muhafaza tasarımlarına olanak sağlayabilir.
İç mekan orta gerilim ekipmanlarının da standart şalt bölmelerine sığması gerekebilir. Bu nedenle kompakt boyutlar, montaj düzeni, kablo erişimi ve terminal yönü önem kazanmaktadır.
Dış mekan trafo merkezleri
Dış mekan ekipmanı hava şartlarına dayanıklı olmalıdır. Yağmur, nem, ultraviyole radyasyon, kirlilik, toz, rüzgar ve sıcaklık döngüsü ekipmanı etkileyebilir.
Muhafaza malzemeleri, sızdırmazlık, muhafazalar, sızıntı mesafesi, yüzey işlemi ve terminal tasarımı bu koşulları yansıtmalıdır.
Kirlilik ve kirlenme
Endüstriyel alanlar ve kıyı alanları, temiz iç mekan ortamlarından çok daha zorlayıcı kirlenme koşulları sunabilir.
Yalıtım yüzeylerinin neme ve kirlenmeye maruz kaldığında uygun performansı koruması gerekir. Yalıtkanların ve koruyucu barakaların fiziksel düzenlemesi bu nedenle önemli olabilir.
Sıcaklık değişimi
Dış mekan ekipmanlarında önemli günlük ve mevsimsel sıcaklık değişiklikleri yaşanabilir. Bu değişiklikler mekanik genleşme ve daralmanın yanı sıra yoğuşma riskleri de yaratabilir.
| Durum | Potansiyel Etki | Tasarım Yanıtı |
|---|---|---|
| Nem | Yoğuşma ve yalıtım stresi | Uygun muhafaza ve yoğuşma önleyici tasarım |
| Yağmur | Neme maruz kalma | Uygun sızdırmazlık, muhafaza ve terminal koruması |
| Kirlilik | Yüzey kirliliği ve sızıntı yolları | Uygun sızıntı ve yalıtım düzenlemesi |
| UV'ye maruz kalma | Malzeme yaşlanması | Uygun dış mekan malzemeleri ve yüzey işleme |
| Sıcaklık döngüsü | Yoğuşma ve mekanik stres | Malzeme seçimi ve çevresel değerlendirme |
Şalt cihazının içindeki montaj konumu
Orta gerilim şalt tertibatının içine monte edildiğinde transformatör, gerekli açıklıkları ve bağlantıları korurken mevcut bölmeye sığmalıdır.
Panel tasarımı aşamasında kablo yolları, ana terminaller, ikincil kablolar, inceleme erişimi ve bitişik ekipmanlar gözden geçirilmelidir.
Tek Fazlı ve Üç Fazlı Uygulamalar Nasıl Farklılaşır?
Faz düzenlemesi sistem tasarımının önemli bir parçasıdır çünkü transformatörün elektrik şebekesindeki voltajın ölçülme şekline uyması gerekir.
Tek fazlı ölçüm
Tek fazlı üniteler, kablolama şemasına bağlı olarak tek bir fazı veya tanımlanmış bir faz-toprak veya faz-faz gerilimini ölçmek için kullanılabilir.
Bu düzenleme, ayrı faz ölçümleri gerektiğinde veya koruma tasarımı belirli voltaj referanslarını kullandığında yaygındır.
Üç fazlı ölçüm
Üç fazlı sistemler, üç fazlı gerilimlerin koordineli ölçümünü gerektirir. Transformatör konfigürasyonu sistemin topraklanmış, topraklanmamış veya başka bir nötr düzeni kullanıp kullanmadığına bağlıdır.
Bu nedenle bağlantı şemaları önemlidir çünkü benzer gerilim değerlerine sahip iki sistem farklı transformatör kablolaması gerektirebilir.
Sarma düzenlemeleri
Çift sargılı tasarımlar bir ana ikincil devre sağlar. Üç sargılı tasarımlar, ayrı bir işleve atanabilecek başka bir ikincil sargı ekler.
Ek sargı, ölçüm ve koruma devrelerinin farklı çıkışlara ihtiyaç duyduğu durumlarda faydalı olabilir.
Bağlantı şemaları
Olası düzenlemeler, fazdan faza ölçümü, fazdan yere ölçümü, açık deltayla ilgili düzenlemeleri veya diğer sisteme özgü konfigürasyonları içerebilir. Doğru şema elektrik şebekesine bağlıdır.
Tanımlanmış bir bireysel faz voltajının ölçülmesi veya izlenmesi gerektiği durumlarda kullanışlıdır.
Üç fazlı elektrik şebekelerinde koordineli gerilim ölçümü için uygundur.
Amaçlanan ölçüm veya kontrol fonksiyonu için bir birincil ve bir ikincil devre sağlar.
Bağımsız bir koruma veya özel devre için yardımcı bir ikincil çıkış ekler.
Bağlantı şeması neden önemlidir?
Bir ürün adı tek başına her zaman tam fazı ve sargı konfigürasyonunu iletemez. Bir kablo bağlantı şeması, her bir sargıya hangi terminallerin ait olduğunu ve transformatörün harici sisteme nasıl bağlanması gerektiğini gösterir.
Bu, ikincil devrenin birkaç farklı cihaza bağlandığı özelleştirilmiş kurulumlar için özellikle önemlidir.
Sigortalar, Sekonder Topraklama ve Güvenlik Nasıl Dikkate Alınmalıdır?
Enstrüman voltaj transformatörleri doğrudan yüksek voltaj devrelerine bağlanır, bu nedenle korumaları ve ikincil kabloları dikkatli mühendislik gerektirir.
Birincil sigortalar
Bazı transformatör konfigürasyonları yüksek gerilim sigortaları içerir veya harici koruyucu sigortalarla monte edilir. Amaçları, dahili arızaların sonuçlarını sınırlamak ve çevredeki elektrik sistemini tasarlanan koruma şemasına göre korumaktır.
Sigorta değeri ve koordinasyonu, bağımsız olarak seçilmek yerine transformatör ve ağ ile uyumlu olmalıdır.
İkincil topraklama
İkincil devre normal olarak bilinen bir referans oluşturmak ve kazara ikincilden birincil potansiyel aktarımıyla ilişkili riski azaltmak için tanımlanmış bir topraklama düzenlemesi kullanır.
Kesin topraklama yöntemi, transformatör tasarımına, elektrik kurallarına, koruma felsefesine ve yerel kurulum gereksinimlerine uygun olmalıdır.
Terminal tanımlama
Birincil ve ikincil terminaller açıkça tanımlanmalıdır. Yanlış kablolama, ölçüm polaritesini, koruma fonksiyonlarını ve ikincil devre üzerinde çalışan personelin güvenliğini etkileyebilir.
Bağlantı güvenliği
İkincil devreler titreşim, keskin kenarlar, ısı, nem veya mekanik müdahalelerden zarar görmeyecek şekilde yönlendirilmeli ve korunmalıdır.
Bakım izolasyonu
Bakım personelinin, ikincil devre veya çevresindeki ekipman üzerinde çalışmaya başlamadan önce ilgili birincil ekipmanı izole etmek ve ilgili koşulları kanıtlamak için açıkça tanımlanmış bir prosedüre ihtiyacı vardır.
- Birincil korumayı onaylayın:Transformatör için tanımlanan sigorta veya koruyucu cihaz düzenlemesini doğrulayın.
- İkincil topraklamayı doğrulayın:Onaylanmış topraklama ve bağlama düzenlemesine uyun.
- Her terminali tanımlayın:Kabloları onaylı şematik ve transformatör isim plakasıyla eşleştirin.
- İkincil kablolamayı koruyun:Kabloları mekanik ve çevresel tehlikelerden uzak tutun.
- İzolasyon prosedürlerini izleyin:Bakım yalnızca tanımlanan elektriksel güvenlik prosedürü kapsamında gerçekleştirilmelidir.
Bu nedenle güvenlik bir sistem sorumluluğudur. Ürün yapımı, kurulumu, koruması, topraklaması, dokümantasyonu ve çalıştırma prosedürlerinin hepsinin birbirini desteklemesi gerekir.
Enstrüman Gerilim Ölçümü Hangi Uygulamalarda Kullanılır?
Modern elektrik altyapısının birçok yerinde gerilim ölçümü gerekmektedir. Tam transformatör konfigürasyonu, ağ voltajına, fiziksel ortama, doğruluk gereksinimine, koruma şemasına ve bağlı ekipmanın türüne bağlıdır.
Gelen ve giden devrelerde voltaj ölçümünü, korumayı, kontrolü, ölçümü ve izlemeyi destekler.
Motorlar, transformatörler, besleyiciler, koruma sistemleri ve elektriksel izleme için voltaj sinyalleri sağlar.
Güneş, rüzgar ve diğer üretimle ilgili ağlarda voltaj izleme ve korumayı destekler.
Büyük tesislere hizmet veren orta gerilim elektrik dağıtım sistemleri için ölçüm sinyalleri sağlar.
Ölçüm ve röle korumasının kontrollü bir voltaj sinyaline ihtiyaç duyduğu orta gerilim düzeneklerine uyar.
İzleme, kontrol, senkronizasyon ve elektrik sistemi otomasyonu için orantılı voltaj bilgisi sağlar.
Trafo merkezi uygulamaları
Trafo merkezleri sıklıkla koruma röleleri, ölçüm, kontrol sistemleri ve operatör izleme için voltaj sinyallerine ihtiyaç duyar. Bu nedenle bir transformatör, birincil ağ ile kontrol odası arasında kritik bir arayüz haline gelebilir.
Endüstriyel tesisler
Büyük endüstriyel tesislerde motorlara, transformatörlere, proses ekipmanlarına ve dağıtım panolarına hizmet veren birçok orta gerilim besleyici bulunabilir. Gerilim ölçümü hem rutin izleme hem de koruyucu işlevleri destekler.
Yenilenebilir enerji sistemleri
Güneş ve rüzgar kurulumları, voltaj ölçümünün korumayı, izlemeyi, senkronizasyonu ve ağ kontrolünü destekleyebildiği elektrik toplama ve dönüştürme sistemlerini kullanır.
Şalt uygulamaları
Kompakt dökme reçine tasarımları, alanın, yalıtımın, kirlenme direncinin ve kablo erişilebilirliğinin dengelenmesi gereken iç mekan şalt tertibatlarına entegre edilebilir.
Ticari binalar
Büyük ticari tesisler, orta gerilim gelen beslemeleri ve dahili dağıtım sistemlerini kullanabilir. Cihaz voltajı ölçümü, birincil devreden gerekli ayırmayı korurken enerji yönetimi ve koruma sistemlerine bilgi sağlayabilir.
Tüm bu uygulamalarda transformatör, genel bir ürün kategorisi yerine gerçek elektrik şebekesine göre seçilmelidir.
Hangi Yaygın Seçim Hatalarından Kaçınılmalıdır?
Birçok ölçüm problemi spesifikasyon aşamasında başlar. Bir transformatör, ikincil oran, yük, doğruluk, yalıtım, sargı düzeni veya kurulum ortamının projeye uymaması nedeniyle hala uygun olmasa da doğru nominal birincil gerilime sahip olabilir.
- Yalnızca birincil gerilime göre seçim:İkincil voltaj, doğruluk, yük, faz düzeni ve yalıtım da önemlidir.
- İkincil yükün göz ardı edilmesi:Sayaçlar, röleler, kablolar ve terminaller toplu olarak ikincil devreyi yükler.
- Yanlış sarma konfigürasyonunun kullanılması:Koruma ve ölçüm ayrı ikincil devreler gerektirebilir.
- Nötr sistemi göz ardı etmek:Topraklama ve faz düzeni uygun transformatör bağlantısını etkiler.
- İç ve dış mekan gereksinimlerinin karıştırılması:Çevre korumasının kurulum konumuyla eşleşmesi gerekir.
- Sigorta koordinasyonuna genel bakış:Birincil koruma trafo ve elektrik şebekesi ile koordine edilmelidir.
- Kablo uzunluğunun dikkate alınmaması:İkincil kablolar toplam yüke katkıda bulunur ve hesaplamaya dahil edilmelidir.
- Şematik olmadan seçim:Tek başına bir ürün açıklaması tüm fazı ve sargı düzenlemesini ortaya çıkarmayabilir.
Yalnızca oran sorunu
İki ürün aynı nominal birincil-ikincil oranına sahip olabilir ancak doğruluk, yük, yalıtım, fiziksel boyutlar veya bağlantı düzenlemeleri farklı olabilir.
Oran gereklidir ancak tam bir teknik karşılaştırma için yeterli değildir.
“Her yerde aynı ürün” sorunu
Bir iç mekan şalt sistemi uygulaması ve açık bir dış mekan trafo merkezi, büyük ölçüde farklı çevresel gereksinimlere sahiptir. Saha koşullarını değerlendirmeden tek bir genel konfigürasyonun kullanılması önlenebilir riskler yaratabilir.
Eksik ikincil devre sorunu
Mühendisler bazen transformatörü, aşağı yöndeki sayaçları ve koruma rölelerini tam olarak tanımlamadan belirlerler. Bu, gerçek yükün ve doğruluk koşullarının doğrulanmasını zorlaştırabilir.
Dokümantasyon sorunu
Teknik belgelerde sargı terminalleri, oranları, bağlantı şeması, yalıtım tipi, montaj düzeni ve nominal koşullar açık bir şekilde belirtilmelidir. Eksik dokümantasyon kurulum ve devreye almayı gereksiz derecede zorlaştırabilir.
Profesyonel Teknik Şartname Neleri İçermelidir?
Profesyonel bir spesifikasyon, elektrik mühendislerine, satın alma ekiplerine, üreticilere, montajcılara, devreye alma personeline ve bakım personeline tam olarak hangi transformatör konfigürasyonunun gerekli olduğunu anlamaları için yeterli bilgi sağlamalıdır.
| Şartname Alanı | Tanımlanacak Bilgi | Neden Önemlidir? |
|---|---|---|
| Birincil sistem | Nominal gerilim, frekans, faz düzeni | Elektriksel çalışma ortamını tanımlar |
| İkincil sistem | İkincil voltaj ve sargı düzeni | Sayaçları, röleleri ve kontrol devrelerini eşleştirir |
| Kesinlik | Doğruluk sınıfı ve geçerli çalışma koşulları | Ölçüm veya koruma için uygunluğu doğrular |
| Yük | Nominal ikincil yük ve bağlı yükler | Doğru ikincil çıkışı destekler |
| Yalıtım | Kuru, dökme reçine, yağ, gaz veya diğer sistem | Voltaj ve çevre gereksinimlerine uygundur |
| Kurulum | İç mekan veya dış mekan, montaj boyutları, terminal yönü | Fiziksel uyumluluk sağlar |
| Koruma | Sigorta düzeni, topraklama, röle bağlantıları | Güvenli sistem çalışmasını destekler |
| Yapı | Muhafaza, mahfaza, sargı, çekirdek, konektörler | Tam bir ürün açıklaması sağlar |
| Test | Rutin ve uygulanabilir performans doğrulaması | Kaliteyi ve devreye alma kabulünü destekler |
Elektrik ağıyla başlayın
Şartname öncelikle birincil elektrik sistemini tanımlamalıdır. Buna voltaj, frekans, faz konfigürasyonu, topraklama düzenlemesi ve amaçlanan ölçüm noktası dahildir.
Her ikincil çıkışı tanımlayın
Her ikincil sargının tanımlanmış bir amacı olmalıdır. Bir ölçüm sargısı ve bir koruma sargısı, yalnızca her ikisinin de düşük voltaj vermesi nedeniyle aynı olarak ele alınmamalıdır.
Bağlantılı yükü tanımlayın
Şartnamede sayaçlar, röleler, dönüştürücüler, kontrol ekipmanı, terminal blokları ve yaklaşık kablo uzunlukları belirtilmelidir. Tam bağlı yük, sekonder sargının gerçek yükleme durumunu belirler.
Yalıtım ve çevre gerekliliklerini tanımlayın
Kurulum yeri açıkça belirtilmelidir. İç ve dış sistemler farklı yalıtım, muhafaza, yüzey işlemi ve çevresel özellikler gerektirebilir.
Fiziksel boyutları tanımlayın
Transformatör bir şalt bölmesi içine monte edildiğinde montaj boyutları, terminal konumları, sabitleme delikleri, toplam yükseklik, genişlik ve derinlik kritik hale gelebilir.
Kablolama ve bağlantı şemalarını tanımlayın
Kontrollü bir şematik, birincil terminalleri, ikincil terminalleri, sargı ilişkilerini, topraklama noktalarını ve harici koruma düzenlemelerini tanımlamalıdır.
Muayene ve testi tanımlayın
Testler trafo tipine ve proje gereksinimlerine uygun olmalıdır. Rutin kontroller elektriksel performansı, yalıtımla ilgili kontrolleri, sargı ilişkilerini ve işlevsel doğrulamayı içerebilir.
Birincil voltajı, ikincil voltajı, frekansı, faz düzenini, topraklama sistemini, doğruluğu ve yükü doğrulayın.
Boyutları, montaj konumunu, terminal yönünü, mahfaza düzenlemesini ve servis erişimini onaylayın.
İç veya dış mekana maruz kalma, nem, kirlenme, sıcaklık, yükseklik ve korozyon koşullarını doğrulayın.
Birincil sigortayı, ikincil topraklamayı, röle bağlantılarını ve amaçlanan koruma felsefesini doğrulayın.
Pratik bir seçim iş akışı
- Birincil ağı tanımlayın:Gerilimi, frekansı, faz konfigürasyonunu, topraklama düzenini ve ölçüm yerini tanımlayın.
- İkincil gereksinimleri tanımlayın:İkincil voltajı, sargı sayısını ve her çıkışın amacını belirtin.
- Doğruluğu belirleyin:Doğruluk sınıfını ölçüm, izleme, koruma veya kontrol gereksinimleriyle eşleştirin.
- Yükü hesaplayın:Sayaçları, röleleri, kabloları, terminalleri, dönüştürücüleri ve diğer bağlı ekipmanları ekleyin.
- Yalıtımı seçin:Uygun bir kuru, dökme reçine, yağ, gaz veya diğer yalıtım mimarisini seçin.
- Ortamı kontrol edin:İç veya dış koşulları, nemi, kirliliği, sıcaklığı ve yüksekliği değerlendirin.
- Korumayı kontrol edin:Sigorta düzenlemesini, topraklamayı ve koruma devresi entegrasyonunu doğrulayın.
- Fiziksel uygunluğu kontrol edin:Nihai kurulumdaki montaj boyutlarını ve terminal düzenlemesini onaylayın.
- Belgeleri doğrulayın:Çizimlerin, isim plakası verilerinin, kablo bağlantı şemasının ve teknik özelliklerin aynı konfigürasyonu açıkladığından emin olun.
Bu yaklaşım, sistem tasarımından ürün seçimine kadar daha net bir teknik yol oluşturur. Ayrıca yük veya terminal konumu gibi görünüşte küçük bir detayın kurulum sırasında sorun yaratma olasılığını da azaltır.
Alıcılar onaydan önce ne talep etmelidir?
- Boyut çizimi:Genel boyutları, montaj noktalarını, terminalleri ve mevcut kurulum alanını onaylayın.
- Bağlantı şeması:Birincil ve ikincil terminal ilişkilerini ve topraklama noktalarını doğrulayın.
- İsim plakası bilgileri:Gerilim oranını, frekansı, doğruluğu ve diğer nominal özellikleri doğrulayın.
- Yalıtım açıklaması:Dielektrik yapıyı ve amaçlanan kurulum ortamını doğrulayın.
- Test bilgileri:Seçilen konfigürasyon için geçerli rutin veya performans testlerini onaylayın.
Sıkça Sorulan Sorular
Gerilim transformatörü ne için kullanılır?
Yüksek bir birincil voltajı ölçüm, ölçme, koruma, izleme ve kontrol için uygun orantılı bir ikincil voltaja düşürür. Aynı zamanda yüksek gerilim devresi ile ikincil ekipman arasında elektriksel ayırma sağlar.
Gerilim transformatörü ile güç transformatörü arasındaki fark nedir?
Bir güç transformatörü öncelikle devreler arasında elektrik enerjisini aktarmak için tasarlanırken, bir alet voltaj transformatörü ölçüm ve koruma için orantılı bir voltaj sinyali sağlamak üzere tasarlanmıştır. İkincil çıkışı, toplu güç aktarımı yerine bağlı cihazlar ve kontrol ekipmanı için tasarlanmıştır.
Elektromanyetik tasarım nasıl çalışır?
Elektromanyetik tasarım, manyetik bir çekirdek aracılığıyla bağlanan birincil ve ikincil sargıları kullanır. Birincil voltaj, ikincil sargıda orantılı bir voltajı indükleyen manyetik akıyı oluşturur.
Dönüşüm oranı ne anlama geliyor?
Dönüşüm oranı, birincil ve ikincil voltaj arasındaki orantısal ilişkiyi açıklar. Yüksek sistem voltajının, sayaçlar ve röleler tarafından işlenebilen daha düşük bir ikincil voltajla temsil edilmesini sağlar.
Doğruluk sınıfı neden önemlidir?
Doğruluk sınıfı, belirtilen koşullar altında izin verilen ölçüm hatasını tanımlar. Ölçüm, izleme ve koruma uygulamalarının farklı gereksinimleri olabilir; bu nedenle seçilen sınıf, amaçlanan işlevle eşleşmelidir.
İkincil devredeki yük nedir?
Yük, sekonder sargıya bağlanan yüktür. Sayaçlar, koruma röleleri, transdüserler, terminaller ve bağlantı kabloları gibi cihazları içerir. Toplam yük, ikincil performansı ve doğruluğu etkileyebilir.
Bir transformatörün neden birden fazla ikincil sargısı olabilir?
Çoklu sekonder sargılar, ayrı devrelerin farklı işlevleri yerine getirmesine izin verebilir. Örneğin bir sargı ölçüme hizmet ederken diğeri korumayı veya tanımlanmış başka bir uygulamayı destekler.
Kuru tip ve dökme reçine yapımı arasındaki fark nedir?
Her ikisi de geleneksel sıvı yalıtımından kaçınır, ancak dökme reçine yapısında, seçilen bileşenleri kapsüllemek için epoksi reçine kullanılır. Bu, uygun iç mekan uygulamalarında neme ve kirlenmeye karşı yararlı bir dirence sahip, sızdırmaz, mekanik olarak stabil bir yapı oluşturabilir.
Dış mekan konfigürasyonu ne zaman gereklidir?
Transformatör, dış mekan trafo merkezi gibi açık bir konuma kurulduğunda dış mekan konfigürasyonu kullanılır. Tasarım yağmur, nem, sıcaklık döngüsü, kirlilik, ultraviyole maruziyeti ve diğer saha koşullarını dikkate almalıdır.
Aynı transformatör iç ve dış mekanlarda kullanılabilir mi?
Mutlaka değil. Elektrik değerleri benzer görünebilir ancak muhafaza, yalıtım, yüzey koruması, çevresel direnç ve montaj gereksinimleri, iç ve dış mekan kurulumları arasında önemli ölçüde farklılık gösterebilir.
Kapasitif gerilim transformatörü nedir?
Kapasitif bir gerilim transformatörü, ölçekli bir gerilim sinyali elde etmek için bir transformatör bölümüyle birlikte kapasitif gerilim bölümünü kullanır. Uygun yüksek gerilim ölçüm ve koruma uygulamalarında kullanılabileceği gibi tasarıma bağlı olarak belirli haberleşme fonksiyonlarını da destekleyebilir.
Elektronik voltaj transformatörü nedir?
Bir elektronik voltaj transformatörü veya sensörü, orantılı bir çıkış sağlamak için bir algılama elemanı ve elektronik sinyal dönüşümü kullanır. Spesifikasyonunun sensör teknolojisi, çıkış arayüzü, doğruluk, güç gereksinimleri, çevre koşulları ve aşağı yöndeki ekipman uyumluluğunu ele alması gerekir.
Gerilim trafosu röle korumasını nasıl destekler?
Koruma rölelerine ölçekli bir voltaj sinyali sağlar. Koruma şemasına bağlı olarak röle, bu sinyali aşırı gerilim, düşük gerilim, yönlü mantık, senkronizasyon veya diğer uygulamaya özel koruma hesaplamaları gibi işlevler için kullanabilir.
İkincil topraklama neden önemlidir?
Tanımlanmış bir ikincil topraklama düzenlemesi, kontrollü bir elektrik referansı oluşturur ve ikincil devrenin güvenliğini destekler. Kesin topraklama yöntemi, ekipman tasarımına ve geçerli elektrik gereksinimlerine uygun olmalıdır.
Neden yüksek voltajlı bir sigorta dahil edilmiş olabilir?
Bir sigorta, transformatör için birincil taraf koruması sağlayabilir ve belirli dahili arızaların sonuçlarını sınırlamaya yardımcı olabilir. Derecelendirmesi ve koordinasyonu, transformatöre ve çevredeki elektrik şebekesine uygun olmalıdır.
Sipariş vermeden önce hangi teknik veriler kontrol edilmelidir?
Önemli bilgiler arasında birincil gerilim, ikincil gerilim, frekans, faz konfigürasyonu, topraklama düzeni, doğruluk sınıfı, yük, sargı konfigürasyonu, yalıtım tipi, kurulum yeri, boyutlar, terminal düzeni, koruma gereksinimleri ve geçerli test gereksinimleri yer alır.
Bir gerilim transformatörü belirli bir şalt projesi için özelleştirilebilir mi?
Projeye özel konfigürasyonlar voltaj oranını, sekonder sargı düzenlemesini, montaj boyutlarını, terminal konfigürasyonunu, yalıtım yapısını, sigorta entegrasyonunu ve tanımlanmış diğer teknik gereksinimleri içerebilir. Özelleştirilmiş tasarımlar, onaylanmış çizimler ve teknik özelliklerle kontrol edilmelidir.
Transformatör ve röle veya sayaç neden birlikte belirtilmelidir?
İkincil cihaz, transformatörün gerçek yükünün bir kısmını oluşturur ve gerekli sinyal özelliklerini belirler. Transformatörün bağlı sayaç veya röleyle koordine edilmesi, oran, doğruluk, yük ve kablolama koşullarının tüm ölçüm zinciri için uygun olmasını sağlamaya yardımcı olur.
Daha İyi Gerilim Ölçümü Güç Sistemi Korumasını Nasıl Güçlendirebilir?
Güvenilir voltaj bilgisi, modern elektriksel koruma ve kontrolün temellerinden biridir. Anormal koşullar hakkında karar alırken operatörlerin birincil ağda neler olduğunu bilmesi, ölçüm cihazlarının kararlı ölçüm sinyallerine ve koruma rölelerinin güvenilir elektrik girişlerine ihtiyacı vardır.
Enstrüman trafo teknolojisi, bu gereksinimler ile yüksek voltajlı elektrik sistemi arasında köprü oluşturur. Ekipman, orantılı bir ikincil sinyal ve elektriksel ayırma sağlayarak, ölçüm ve koruma cihazlarının, birincil ağa işlevsel olarak bağlı kalırken, yönetilebilir bir voltajla çalışmasına olanak tanır.
Seçim süreci fiili başvuruyla başlamalıdır. Primer gerilim, sekonder gerilim, frekans, faz konfigürasyonu, topraklama düzeni, doğruluk, yük, sargı sayısı, yalıtım, kurulum ortamı, koruma ve fiziksel boyutların tümü ürün sonlandırılmadan önce tanımlanmalıdır.
Teknoloji seçimi de önemlidir. Elektromanyetik sistemler orta gerilim ölçümü ve korumasında yaygın olarak uygulanabilir olmaya devam etmektedir. Kapasitif tasarımlar belirli yüksek voltaj uygulamaları için uygun çözümler sağlayabilirken, elektronik algılama teknolojileri giderek artan dijital elektrik mimarilerini destekleyebilir.
Çevresel ve mekanik koşullar eşit özenle dikkate alınmalıdır. İç mekan ekipmanı kontrollü bir şalt ortamında çalışabilirken, dış üniteler hava durumu, kirlilik, sıcaklık değişimi ve ultraviyole maruziyetiyle mücadele etmek zorundadır.
Üreticiler ve proje ekipleri için doğru dokümantasyon, donanımın kendisi kadar önemlidir. Boyut çizimleri, sargı şemaları, isim plakası bilgileri, terminal tanımlaması, yalıtım ayrıntıları, test bilgileri ve kurulum talimatları, transformatörün nihai elektrik sistemine doğru şekilde entegre edilmesini sağlar.
Sonuçta, uygun şekilde belirlenmiş birGerilim Trafosubir ölçüm bileşeninden daha fazlasıdır. Modern elektrik altyapısını gözlemlenebilir ve yönetilebilir tutan, birincil güç ağı ile ölçüm, koruma, izleme ve kontrol sistemleri arasında bir arayüzdür.
Güç Sisteminiz için Gerilim Ölçüm Çözümüne mi ihtiyacınız var?
Gelecekİç ve dış mekan konfigürasyonlarını, sargı düzenlemelerini, yalıtım sistemlerini, koruma gereksinimlerini ve özelleştirilmiş teknik özellikleri kapsayan uygulamaya özel gerilim ölçüm çözümlerini destekler. Proje gereksinimleri ve teknik tartışmalar için,bize Ulaşın.
