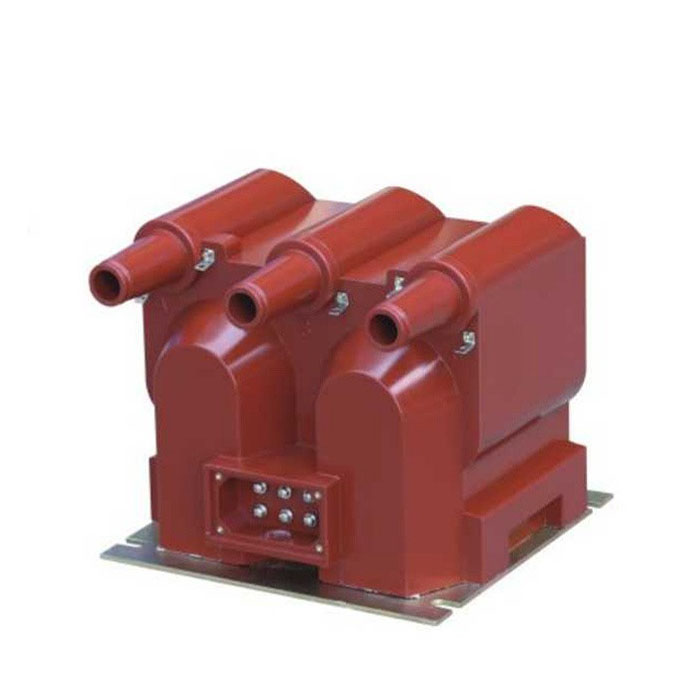

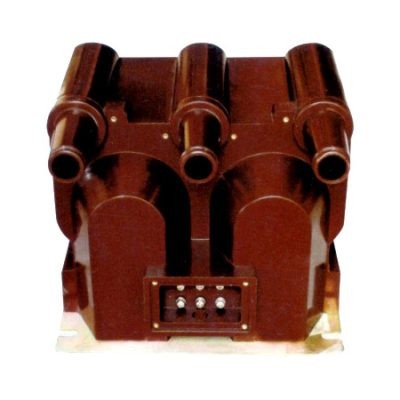

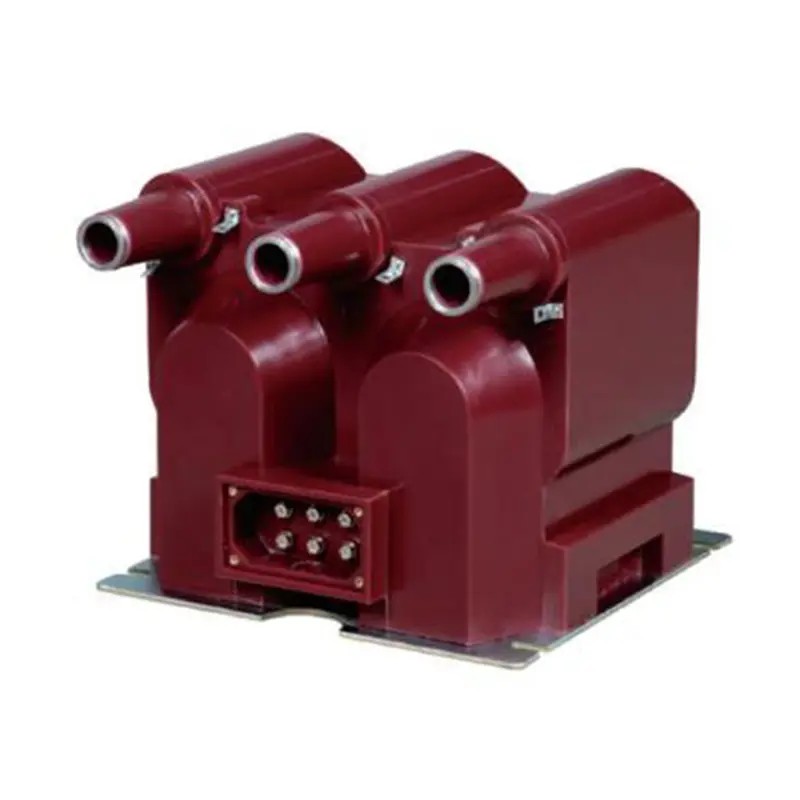

Çin'deki profesyonel üretici olarak Comewill, size yüksek kaliteli JSZV12-10R Gerilim Trafosu sunmak istiyor. Transformatör, yapısal uyarlanabilirliğinin ötesinde operasyonel güvenlik ve süreklilik açısından üstündür. Öne çıkan bir özelliği, çalışırken değiştirilebilir sigorta tasarımıdır; A, B ve C fazlarının birincil sargıları, sistemin çalışmasını kesintiye uğratmadan ikincil terminal aracılığıyla değiştirilebilen kısa devre koruma sigortalarıyla entegre edilmiştir.
JSZV12-10R, çeşitli saha koşullarına uyum sağlayacak şekilde tasarlanmıştır. Standart üç fazlı "V" tipi kablolama konfigürasyonunu destekler ve iki bağımsız tek fazlı üniteye kolaylıkla ayrılabilir, kurulum ve sistem tasarımı için esneklik sunar.
JSZV12-10R Gerilim Transformatörü, ölçüm doğruluğunu operasyonel güvenilirlikle birleştirerek 10kV iç mekan güç sistemlerinin zorlu taleplerini karşılamak üzere özel olarak üretilmiştir.

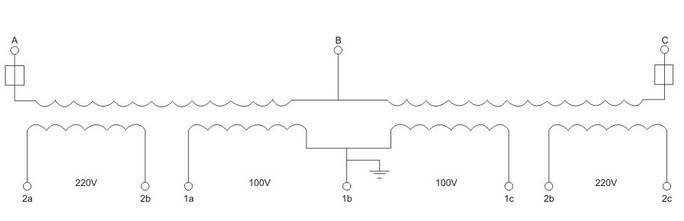

1.Çift İkincil Çıkış İşlevselliği:
100V çıkış: Yüksek hassasiyetli voltaj ölçümü ve enerji ölçümü için tasarlanmıştır.
220V çıkış: Kontrol mekanizmaları için güvenilir bir yardımcı güç kaynağı görevi görerek ek güç bileşenlerine olan ihtiyacı azaltır.
2.Üstün Yalıtım ve Dayanıklılık:
Yüksek dereceli epoksi reçineyle tamamen yalıtılmış olup olağanüstü nem direnci, yalıtım gücü ve eskimeye karşı koruma sunar; karmaşık veya yüksek nemli iç ortamlar için idealdir.
Düşük kayıp ve istikrarlı performans sağlamak için yüksek kaliteli soğuk haddelenmiş silikon çelik sac çekirdeklerden üretilmiştir.
3. Kapsamlı Güvenlik Koruması:
Tüm birincil sargılardaki yerleşik sigortalar, sağlam kısa devre koruması sağlar.
Sigorta değişimi basittir ve sistemin kapatılmasını gerektirmez, böylece maksimum çalışma süresi sağlanır.

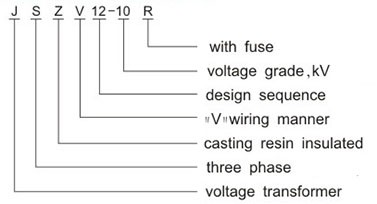

| Kod | Anlam | Tanım |
| J | Gerilim Trafosu | Anında tanınma için ekipman kategorisini tanımlar. |
| S | Üç Fazlı | Çok devreli ölçüm ve koruma ihtiyaçlarını karşılamak amacıyla üç fazlı güç sistemleri için tasarlanmıştır. |
| Z | Epoksi Reçine Döküm Yalıtımı | Gelişmiş nem direnci ve dayanıklılık için tamamen döküm yalıtım işlemini belirtir. |
| V | V Tipi Kablolama | Kurulum esnekliği sağlayan kablolama konfigürasyonunu belirtir. |
| 12-10 | Tasarım ve Gerilim Değeri | 12 tasarım serisidir; 10, sistem gereksinimlerine tam olarak uyan nominal voltajı (10kV) temsil eder. |
| R | Sigortalı | Gelişmiş operasyonel güvenlik için entegre kısa devre korumasını belirtir. |
Uzun vadeli istikrar ve güvenilirliği sağlamak için JSZV12-10R Gerilim Transformatörü aşağıdaki çevresel parametreler dahilinde çalışacak şekilde tasarlanmıştır. Derin üretim uzmanlığına sahip profesyonel bir fabrika olarak Comewill, standart dışı koşullar için özelleştirilmiş uyarlamalar da sağlayabilir.
Sıcaklık Aralığı: -5°C ila +40°C
Rakım: ≤ 1000m (yüksek rakımlı kurulumlar için özel çözümler mevcuttur)
Bağıl Nem: ≤ %80
Çevreleyen Ortam: Aşındırıcı gazlar, buharlar veya iletken tozlardan arındırılmış (örn. karbon veya metal tozu)
Titreşim ve Darbe: Kurulum sahası güçlü titreşimlerden veya mekanik darbelerden arındırılmış olmalıdır.
form1:ölçüm için gerilim transformatörünün teknik verileri
| Tip | Nominal voltaj oranı (V) | Doğruluk sınıfı ve nominal çıkış (VA) | Maksimum çıkış(VA) | nominal yalıtım seviyesi (kV) | |
|
|
|||||
| sınıf 0.2 | sınıf 0.5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
12/42/75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 12/42/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
| Tip | Nominal voltaj oranı (V) | Doğruluk sınıfı ve nominal çıkış (VA) | Maksimum çıkış(VA) | nominal yalıtım seviyesi (kV) | |
|
|
|||||
| sınıf 0.2 | sınıf 0.5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
12/42/75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 12/42/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
form2: devre kesicinin çalışma gücü için gerilim trafosunun teknik bilgisi
| Tip | Nominal voltaj oranı (V) | Doğruluk sınıfı ve nominal çıkış (VA) | Kısa süreli Maksimum çıkış gücü (VA) | anma yalıtım seviyesi (kV) |
| JSZV12-10R | 10/0,1/0,22 | 0,2 30 | 600 | 12/42/75 |
| JSZV12-10R | 10/0,1/0,1 | 0,2 20 | 2×400 | 12/42/75 |
| JSZV12-6R | 6/0,1/0,1 | 7.2/32/60 | ||
| JSZV12-3R | 3/0,1/0,1 | 0,2 20 | 3.6/25/40 | |
| JSZV12-10R | 10/0.1 | 0,2 20 | 500 | 12/42/75 |
| JSZV12-6R | 6/0.1 | 7.2/32/60 |
Notlar: Devre kesiciyi çalıştıran güç kaynağı için dayanım gerilimi %15'i aşmayacaktır.
