Gelecekistikrarlı sağlarYüksek Gerilim ve Orta Gerilim HücreleriElektrik güç sistemlerinin güvenli kontrolü, korunması ve izolasyonu için tasarlanmıştır. Çin'deki profesyonel bir Şalt Donanımı üreticisi olarak Comewill, size istikrarlı performans, stokta mevcutluk ve toptan veya özelleştirilmiş sipariş seçenekleriyle Çin'de üretilen yüksek kaliteli şalt donanımı ürünleri sunmaktadır. Bu Yüksek Gerilim ve Orta Gerilim Şalt Sistemleri, endüstriyel tesisler, trafo merkezleri ve güç dağıtım ağları için, operasyonel güvenlik ve sistem stabilitesini sağlarken elektrik enerjisini verimli bir şekilde yönetmek için uygundur.
Yüksek Gerilim ve Orta Gerilim Şalt Donanımı, orta ve yüksek gerilim aralıklarında çalışan güç devrelerini kontrol etmek, korumak ve izole etmek için kullanılan elektrikli ekipmanı ifade eder. Şalt donanımı, elektrik ağlarının güvenilir şekilde çalışmasını sağlamak için devre kesiciler, koruma röleleri, baralar ve yalıtım sistemleri gibi bileşenleri entegre eder.
Bir dağıtım sisteminde Yüksek Gerilim ve Orta Gerilim Hücresi, elektrik akışını yöneten merkezi kontrol noktası görevi görür. Arızalı devrelerin bağlantısını keser, ekipmanı aşırı yüklerden veya kısa devrelerden korur ve izolasyon mekanizmaları aracılığıyla güvenli bakım sağlar.
Elektrik şalt sistemi genellikle voltaj seviyesine göre sınıflandırılır. Bu sınıflandırmaları anlamak, Yüksek Gerilim ve Orta Gerilim Anahtarlama Donanımının bir güç sisteminde nerede uygulandığını belirlemeye yardımcı olur.
Gerilim aralığı: tipik olarak 1 kV ila 36 kV
Uygulamalar: endüstriyel tesisler, ticari tesisler, yenilenebilir enerji sistemleri ve bölgesel trafo merkezleri
Ortak konfigürasyonlar: metal mahfazalı şalt sistemi, vakumlu devre kesici sistemleri
Gerilim aralığı: tipik olarak 35 kV'nin üzerinde
Uygulamalar: iletim ağları, büyük trafo merkezleri, enerji santralleri
Tipik ekipman: gaz yalıtımlı şalt sistemi (GIS) ve hava yalıtımlı şalt sistemi (AIS)
Her iki Yüksek Gerilim ve Orta Gerilim Şalt Donanımı türü, elektrik ağlarında arıza korumasını, sistem anahtarlamasını ve güvenli izolasyonu gerçekleştirmek üzere tasarlanmıştır.
| ÖZELLİK | AG ŞALTER | OG ŞALTER | YG ŞALTER |
| Yalıtım | Hava yalıtımlı | Hava/SF6 gaz/vakum izolasyonu | SF6 gazı/kompozit izolasyon/yağ izolasyonu |
| Devre Kesici | MCCB, MCB | Vakum/SF6 devre kesiciler | SF6 kesiciler, GIS (Gaz Yalıtımlı Şalt Cihazı) |

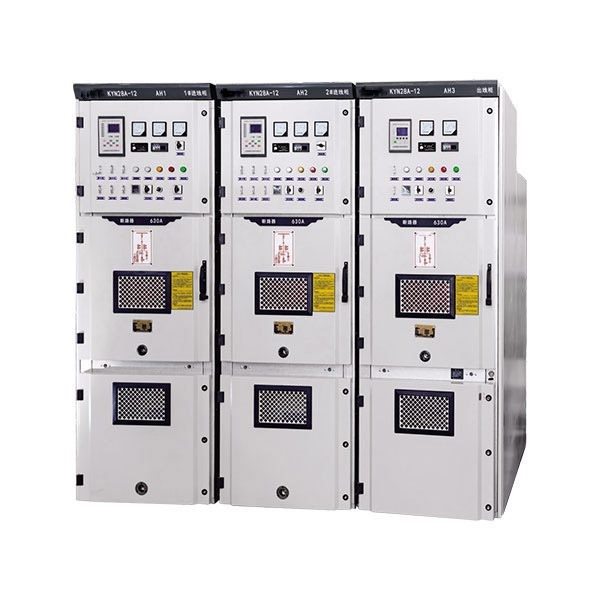

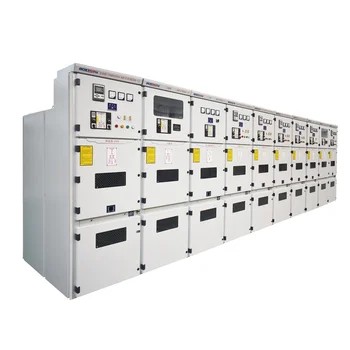

| Tasarım | Çekmece tipi/sabit, modüler | Metal kaplı (örneğin KYN28), bölmelere ayrılmış | Dış mekan kurulumu, son derece entegre GIS |
| Koruma | Aşırı yük, kısa devre, sızıntı | Röle koruması, ark parlaması algılama | Diferansiyel koruma, otomatik tekrar kapama |
| Ortak Modeller | GCS, MNS, GGD | KYN28, XGN15, UniGear ZS1 | GIS (örn. ABB ELK-4), AIS (Hava Yalıtımlı Şalt Cihazı) |
GelecekYüksek Gerilim ve Orta Gerilim HücreleriGüvenilir sistem çalışmasını destekleyen çeşitli yapısal ve işlevsel özellikleri içerir:
1. Yalıtım Sistemleri
Gerilim seviyesine ve kurulum ortamına bağlı olarak hava yalıtımı, vakum kesintisi, SF6 gazı yalıtımı gibi farklı yalıtım yöntemleri kullanılmaktadır.
2. Devre Kesici Teknolojisi
Orta gerilim sistemlerinde genellikle vakumlu devre kesiciler kullanılırken, yüksek gerilim sistemlerinde yüksek elektrik stresini yönetmek için sıklıkla SF6 devre kesiciler veya GIS teknolojisi kullanılır.

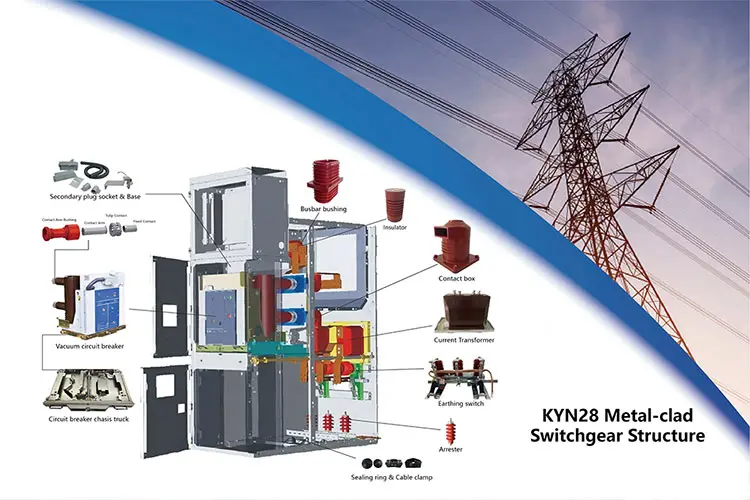

3. Bölmeli Tasarım
Metal kaplı ve metal mahfazalı yapılar, baralar, kesiciler ve kontrol devreleri gibi temel bileşenleri ayırarak çalışma ve bakım sırasında güvenliği artırır.
4. Koruma ve İzleme
Entegre röle koruma sistemleri aşırı yük, kısa devre veya anormal voltaj koşulları gibi arızaları tespit eder ve etkilenen devreleri otomatik olarak izole eder.
Bu özellikler, Yüksek Gerilim ve Orta Gerilim Hücrelerinin karmaşık güç dağıtım ortamlarında güvenle çalışmasına olanak tanır.

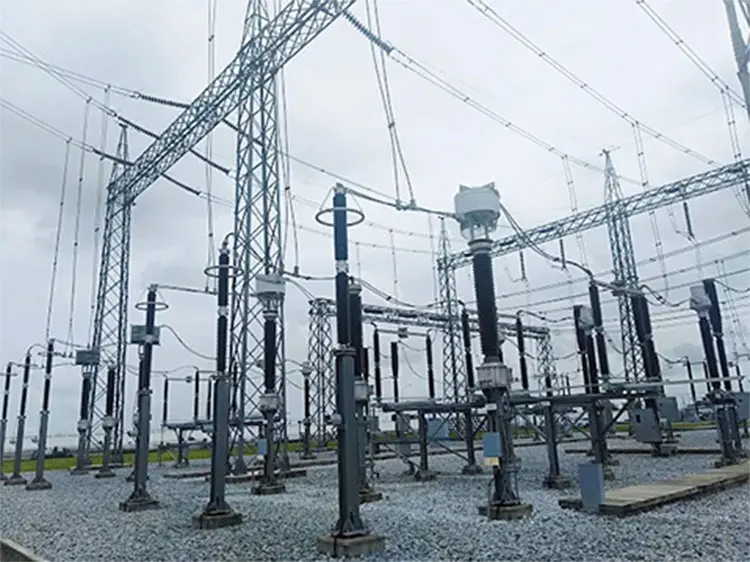

Yüksek Gerilim ve Orta Gerilim Hücreleri elektrik altyapısında ve endüstriyel tesislerde yaygın olarak kullanılmaktadır. Yaygın uygulamalar şunları içerir:
Elektrik trafo merkezleri ve iletim ağları
Endüstriyel üretim tesisleri
Rüzgar ve güneş santralleri gibi yenilenebilir enerji şebekesi bağlantıları
Ticari güç dağıtım sistemleri
Yardımcı güç ağları
Deneyimli bir tedarikçi olarak Comewill, farklı gerilim seviyeleri ve kurulum gereksinimleri için tasarlanmış toptan, özelleştirilmiş ve stokta bulunan şalt ürünleri ile proje tedarikini desteklemektedir.
S1: Orta ve yüksek gerilim şalt cihazları arasındaki fark nedir?
Orta gerilim şalt sistemi tipik olarak 1 kV ile 36 kV arasında çalışır, yüksek gerilim şalt sistemi ise iletim ağları ve enerji santralleri gibi 36 kV'un üzerindeki sistemler için tasarlanmıştır.
S2: Güç sistemlerinde anahtarlama donanımı neden önemlidir?
Şalt donanımı, arızaları izole ederek, akım akışını kontrol ederek ve elektrik ağlarında güvenli bakım sağlayarak elektrikli ekipmanı korur.
S3: Bu ürünler toplu olarak satın alınabilir mi?
Evet. Comewill, toptan siparişler için Yüksek Gerilim ve Orta Gerilim Şalt Cihazları tedarik etmekte ve daha hızlı teslimat için belirli modelleri stokta bulundurmaktadır.
Sorularınız varsa veya projeniz için ekipman seçerken yardıma ihtiyacınız varsa (toplu siparişler, özel kurulumlar, neye ihtiyacınız varsa) lütfen bizimle iletişime geçin. Size bu konuda yol göstereceğiz; süslü bir jargon yok, sadece sizin için neyin işe yarayacağı hakkında doğrudan konuşun.
