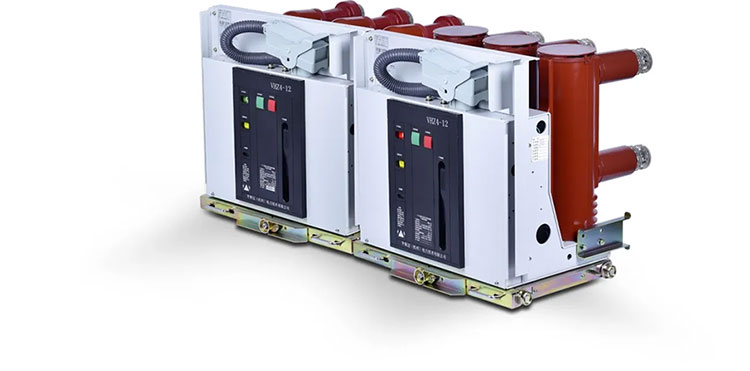

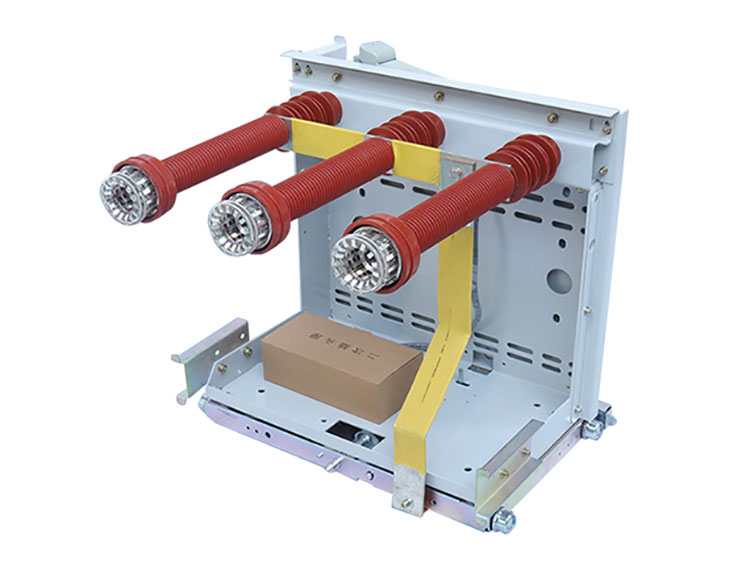

GelecekÇin üreticisi ve tedarikçisi, kalite sağlarDış Mekan Vakumlu Devre KesiciBir vakum arkı söndürme odası ve bir yay veya elektromanyetik çalıştırma mekanizması kullanarak arıza akımlarını kesen. Kompakt yapısı, hızlı ark kesintisi ve güçlü çevresel uyarlanabilirliği ile bu kesiciler, nominal gerilimleri genellikle 5kV ile 40,5kV arasında değişen dış mekan elektrik ağlarında yaygın olarak kurulur.
Dış Mekan Vakumlu Devre Kesici, açık hava güç dağıtım ortamlarında kurulum için tasarlanmıştır. Ark söndürme ortamı olarak bir vakum kesici kullanır ve elektrik devresini açmak ve kapatmak için bir yay veya elektromanyetik mekanizma aracılığıyla çalışır.
Bir arıza oluştuğunda vakum odasının içindeki kontaklar ayrılır ve bir elektrik arkı oluşur. Ortam yüksek vakum altında olduğundan ark hızlı bir şekilde söndürülür ve akım güvenli bir şekilde kesilir. Bu kesiciler genellikle dış mekan trafo merkezlerinde, direğe monte dağıtım sistemlerinde ve şebeke altyapısında kullanılır.
Bir operasyonuDış Mekan Vakumlu Devre Kesiciesas olarak iki parçadan oluşur: vakum kesici ve çalıştırma mekanizması.
Vakum Ark Kesintisi
Kesici açıldığında ayırıcı kontaklar arasında bir ark oluşur. Vakum odasında ark hızla dağılır çünkü onu destekleyecek neredeyse hiç gaz parçacığı yoktur.
Enerji Depolama Mekanizması
Yay mekanizması mekanik enerjiyi depolar ve çalışma sırasında serbest bırakarak kontakların hızlı hareket etmesini sağlar ve akımı keser.
Hızlı Çalışma Süresi
Tipik açılma süresi ≤45 ms'dir ve kesicinin, ekipman hasarı sisteme yayılmadan önce arızaları izole etmesine olanak tanır.
Dış Mekan Vakumlu Devre Kesici ekipmanı üreten profesyonel bir Çin fabrikası genellikle dağıtım ağlarında kullanılan standart teknik göstergeleri takip eder.
Nominal Gerilim
Ortak seviyeler arasında 12kV, 24kV ve 40,5kV bulunur.
Nominal Akım
Tipik nominal akım, sistem kapasitesine bağlı olarak 630A ile 1600A arasında değişir.
Kısa Devre Kesme Akımı
Çoğu kesici 20kA ila 31,5kA kesme kapasitesini destekler.
Çevre Koşulları
Dış mekan ekipmanları genellikle -40°C ila +40°C aralığında çalışır ve kirli ortamlar için kirliliğe dayanıklı olacak şekilde tasarlanmıştır.
Mekanik Ömür
Birçok kırıcının mekanik ömrü 10.000 veya daha fazla çalışmaya ulaşır.
Doğru kurulum, Dış Mekan Vakumlu Devre Kesicinin sahada kararlı çalışmasını sağlamaya yardımcı olur.
Montaj Yapısı
Kırıcı, genellikle 4 metre veya daha yüksek bir yüksekliğe monte edilen özel bir çelik çerçeve veya direk yapısına sabitlenir.
Bileşen Montajı
Bileşenler sırayla kurulur: yapısal çerçeve → direk izolatörü → vakum kesici → bara bağlantıları.
Elektrik bağlantısı
Çıkış hattı aralığı ve kutup mesafesi tasarım standartlarına uygun olmalı ve terminal bağlantıları korozyon önleyici gresle korunmalıdır.
1. Hızlı Ark Söndürme
Vakum kesintisi teknolojisi, arkın hızlı bir şekilde bastırılmasına olanak tanır ve ekipmanın hasar görmesi riskini azaltır.
2. Çevreye Uyumlu Tasarım
Yalıtım yağı veya SF6 gazına ihtiyaç duyulmaması sızıntı veya emisyonların önlenmesine yardımcı olur.
3. Düşük Bakım Gereksinimleri
Yalıtılmış vakum odası, dahili temas noktalarındaki aşınmayı azaltır ve rutin bakımı en aza indirir.
4. Kompakt ve Hafif Yapı
Geleneksel yağlı devre kesicilerle karşılaştırıldığında yapı daha küçüktür ve taşınması ve kurulumu daha kolaydır.
5. Dış Koşullara Uyum
Silikon kauçuk veya epoksi reçine gibi kompozit yalıtım malzemeleri, kirlilik parlamasına, ultraviyole radyasyona ve sıcaklık değişikliklerine karşı direnç göstermeye yardımcı olur.
