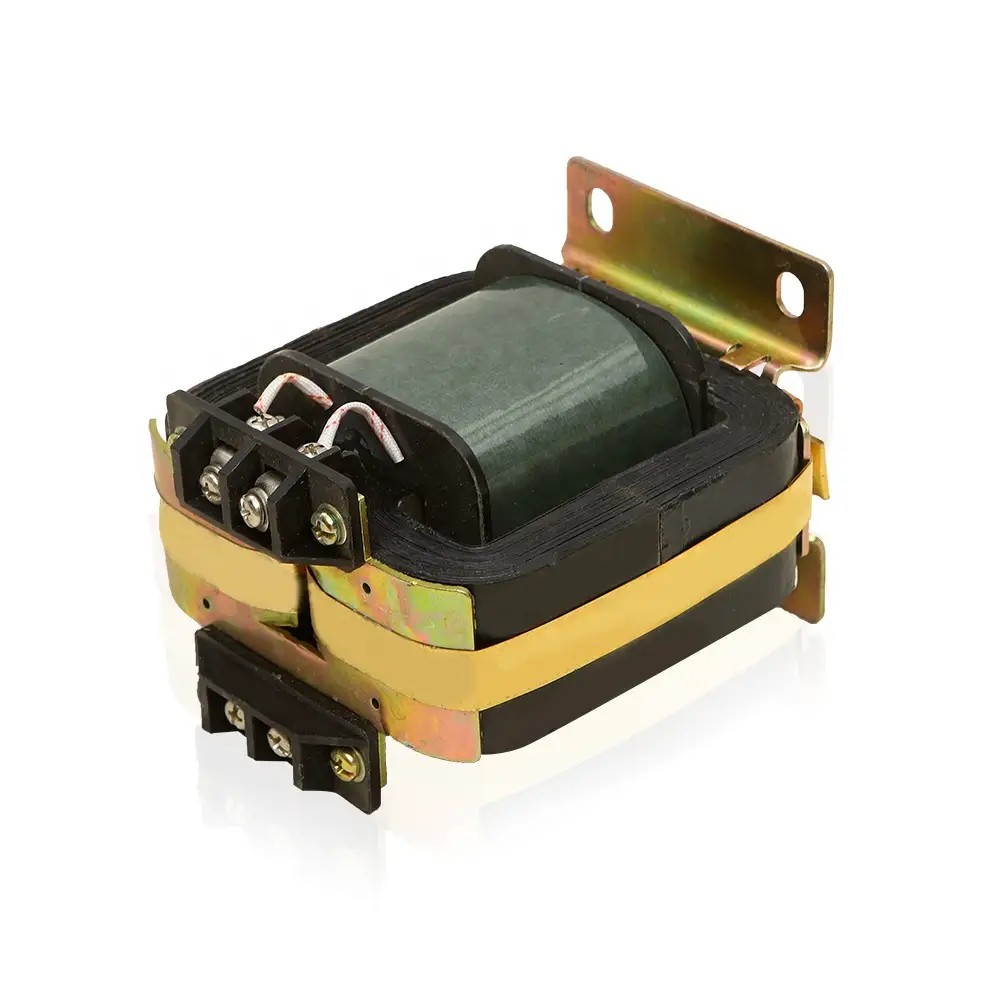

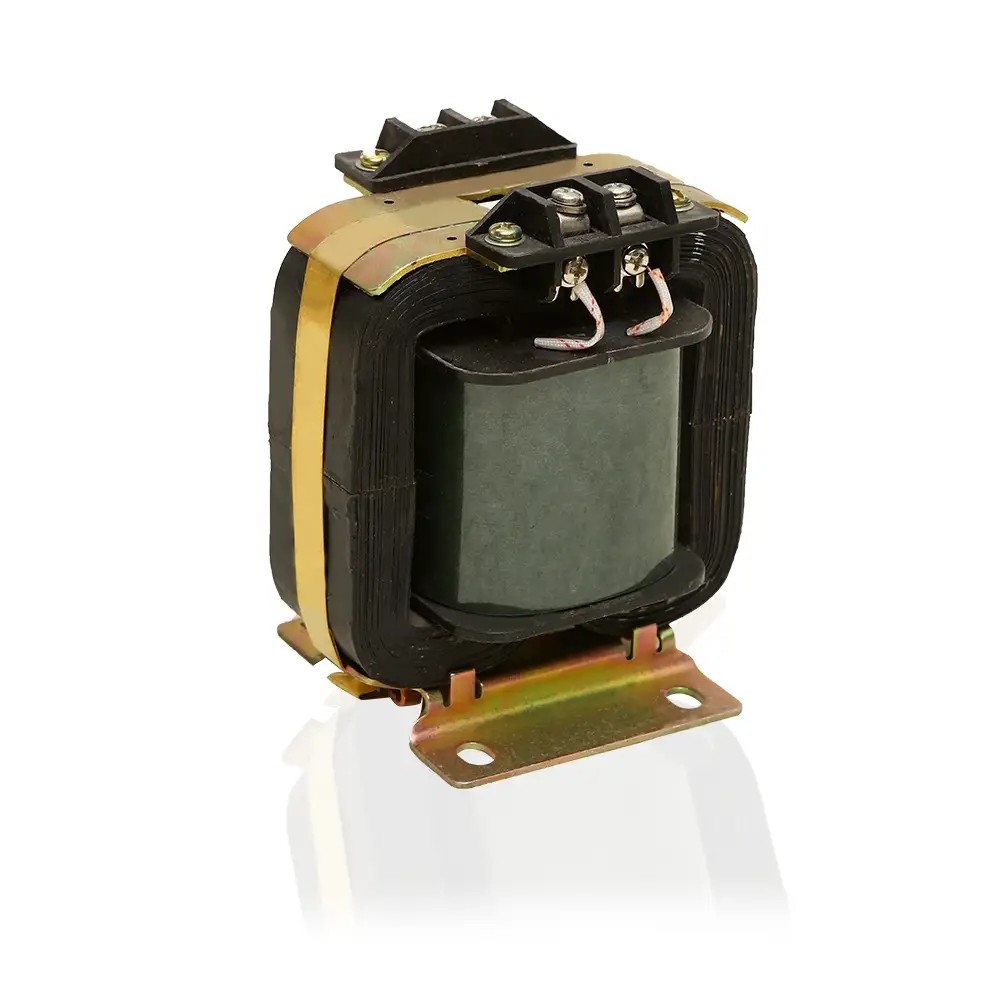

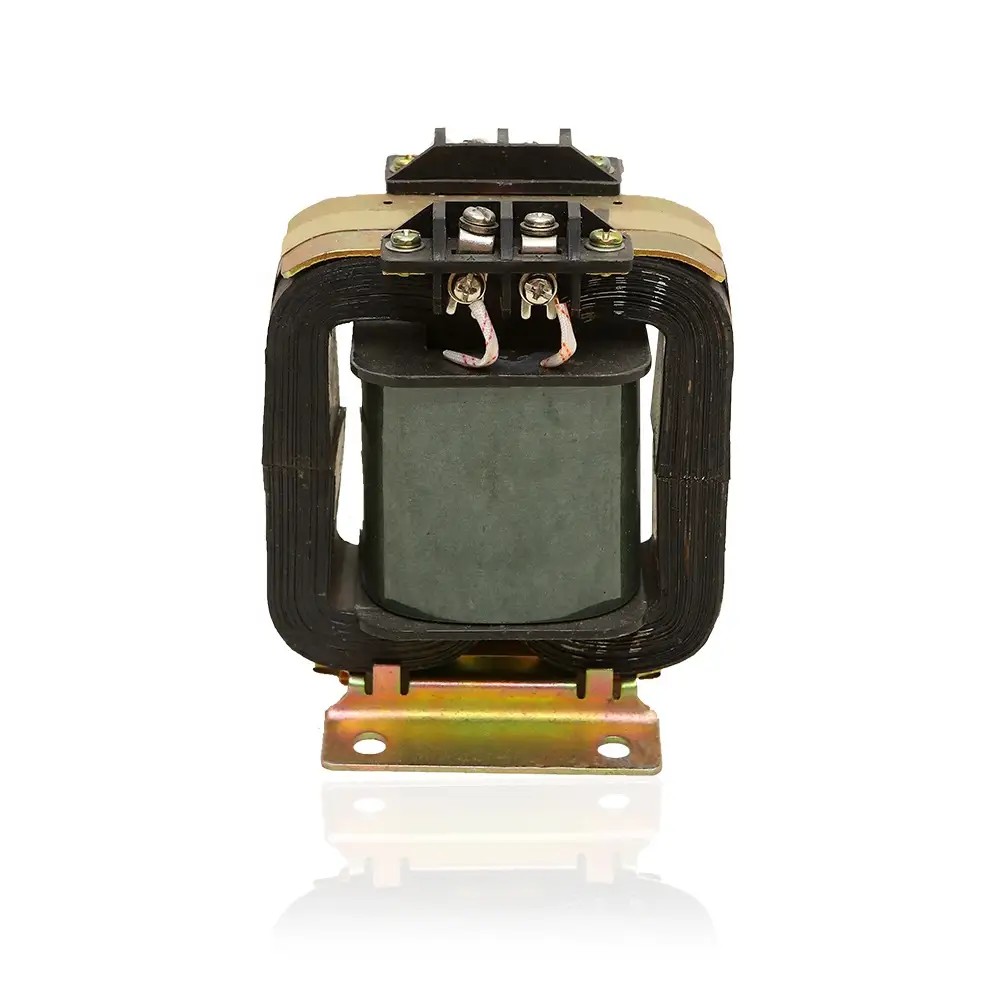

Profesyonel bir Çin Üreticisi olarak Comewill, doğru voltaj ölçümü, enerji ölçümü ve röle koruması için tasarlanmış JJDG4-0.5 Gerilim Transformatörünü sunmaktadır. Sağlam, ısıyla sertleşen fenolik çerçeve ve yüksek kaliteli silikon çelik çekirdeklerle üretilen bu cihaz, GB1207 ve IEC60044-2 standartlarına uygundur.
Sağlam yapı: yüksek kaliteli soğuk haddelenmiş silikon çelik çekirdeklerle eşleştirilmiş sert, ısıyla sertleşen fenolik plastik çerçeve. Bu sağlam yapı, tedarik ihtiyaçlarımız için olmazsa olmaz üç işlevi sunar: noktasal voltaj ölçümü, güvenilir enerji ölçümü ve sabit röle koruması; bunların tümü, güç sistemi altyapısının sorunsuz çalışmasını sağlamak için hayati öneme sahiptir. Şirketimizin satın alma projeleri için belirlediği katı kalite ve uyumluluk çıtasını karşılayarak hem yerel GB1207 standartları hem de uluslararası IEC60044-2:2003 normları için tüm gereklilikleri kontrol eder.
Temel satın alma önceliklerimiz (doğruluk, güvenlik ve uzun hizmet ömrü) göz önünde bulundurularak üretilen JDG4-0.5 Gerilim Transformatörü, ölçüm cihazlarını veya koruyucu röle sistemlerini donatırken ihtiyaçlarımıza mükemmel uyum sağlar. Kompakt ancak sağlam tasarımı, aşırı yüklere karşı dayanıklıdır ve zorlu iç mekan koşullarında bile tutarlı bir şekilde performans göstermeye devam ederek, kullandığımız güç sistemlerinin verimliliğini ve güvenliğini doğrudan artırır. İster toplu alımlar ister hedeflenen ekipman yükseltmeleri için olsun, bu transformatör, şirketimizin tedarik kalitesi gereklilikleri ve işlevsel ihtiyaçları ile mükemmel şekilde örtüşen güvenilir, uygun maliyetli bir seçim olduğunu kanıtlıyor.
| TİP | Oran(kv) | Sınıf | Bağıl nominal çıkış (VA) | İkincil Limit Çıkışı(VA) | Nominal yalıtım seviyesi (kv) | Ağırlık(Kg) |
| JDG4-0.5 | 360/100 | 0,2(0,5) | 10(15) | 150 | 0,72/3 | 5 |
| 380/100 | 0,2(0,5) | 10(15) | 150 | |||
| 400/100 | 0,2(0,5) | 10(15) | 150 | |||
| 500/100 | 0,2(0,5) | 10(15) | 150 | |||
| JDG4-0.72 | 630/100 | 0,2(0,5) | 10(15) | 150 | 0,72/3 | |
| 690/100 | 0,2(0,5) | 10(15) | 150 | |||
| 800/100 | 0,2(0,5) | 10(15) | 150 | |||
| JDG4-1.2 | 1140/100 | 0,2(0,5) | 10(15) | 150 | 1,2/3 | |
| JDG4-0.72 | 690/√3/100/√3 | 0,2(0,5) | 10(15) | 150 | 0,72/3 | |
| 800/√3/100/√3 | 0,2(0,5) | 10(15) | 150 | |||
| JDG4-1 | 950/√3/100/√3 | 0,2(0,5) | 10(15) | 150 | 1,2/3 | |
| JDG4-1.2 | 1140/√3/100/√3 | 0,2(0,5) | 10(15) | 150 | ||
| Not: Kullanıcının talep ettiği parametreler yukarıdaki tabloda belirtilen aralıkları aşıyorsa firmamıza danışılarak belirlenebilir. | ||||||

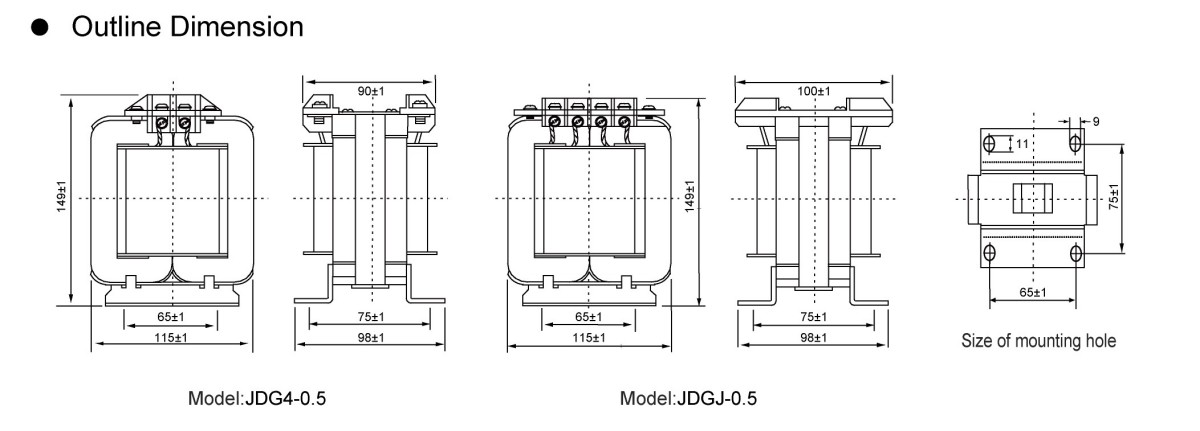

JDG4-0.5 İç Mekan Alçak Gerilim Trafosu Montaj Boyutları

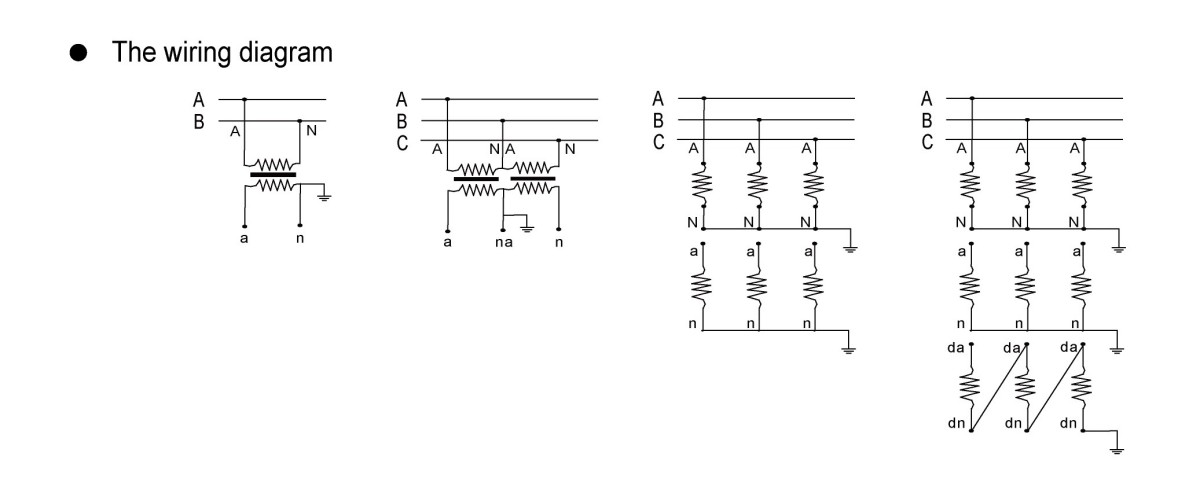

Fabrikamızdan gerilim transformatörlerini (PT'ler) seçerken ve tedarik ederken, her biri farklı sistem gereksinimlerine ve işlevsel önceliklere göre uyarlanmış ve proje satın alma standartlarına uyum sağlayan üç özel bağlantı şeması mühendislik pratiklikleri açısından öne çıkıyor:
1. Yıldız (Y-Y) Topraklı Bağlantı
Nötr noktaları topraklanmamış veya ark bastırma bobinleri aracılığıyla topraklanmış güç sistemlerine özel olan bu bağlantı, birincil sargının nötr terminalinin doğrudan topraklanmasını zorunlu kılar. Temel tedarik değeri, bu tür sistem mimarilerinde yalıtım durumunun izlenmesi için tartışılmaz bir gereklilik olan hassas faz-toprak gerilim ölçümünün sağlanmasında yatmaktadır.
2. V-V Eksik Delta Bağlantısı
İki adet tek fazlı PT kullanılarak oluşturulan bu şema, tamamlanmamış bir delta yapısı oluşturmak için elektrik şebekesinin UAB ve UBC hat voltajları ile arayüz oluşturur. 20kV ve altında topraklamasız/ark bastırma bobini topraklamalı ağlarda satın alma için tercih edilen bir seçenek olup, fazlar arası gerilim algılamada mükemmeldir. Kritik bir satın alma hususu: faz-toprak gerilimini ölçme yeteneğinden yoksun olduğundan, tam gerilim izleme gerektiren senaryolar için uygun değildir.
3. Açık Delta Çoklu Sargı Bağlantısı
Üç adet tek fazlı üç sargılı PT'den oluşan bu konfigürasyon, YN, yn, d11 veya YN, y, d11 kablolamasını benimser; ikincil yıldız sargının nötrü B fazı üzerinden topraklanır. Çok yönlü bir satın alma seçeneği olarak tüm voltaj seviyelerini, özellikle de 3~15kV sistemleri barındırır. İkincil sargı ikili işlevsellik (fazlar arası ve faz-toprak gerilim ölçümü) sunarken, yardımcı ikincil sargının açık delta tasarımı yalıtım monitörlerine, topraklanmamış ağ rölelerine veya doğrudan topraklama sistemi koruma cihazlarına bağlantıyı destekleyerek çeşitli satın alma senaryolarında uygulanabilirliğini genişletir.
