Vakumlu devre kesiciler (VCB'ler)hızlı ark söndürme, sıfır sera gazı emisyonu ve minimum bakım sunarak orta gerilim korumasında altın standart haline geldi. Bu kapsamlı kılavuz kritik soruları yanıtlıyor: VCB'ler nasıl çalışır? Temel bileşenleri nelerdir? Vakum kontaktörleriyle nasıl karşılaştırılırlar? Ve bunlar neden kamu hizmetleri, sanayi ve yenilenebilir kaynaklar için tercih edilen teknolojidir? Lider üreticinin öngörüleriyleGelecekBu makale, mühendislere ve alıcılara, uygulamaları için doğru VCB'yi seçebilmeleri için bilgi sağlar.
Vakumlu devre kesicinin etkinliği, arkları söndürmek için bilinen en iyi elektrik yalıtkanlarından biri olan yüksek vakumun kullanılmasında yatmaktadır. Bir VCB'nin kontakları ayrıldığında, oluşan ark hızla söndürülür çünkü plazmayı ayakta tutacak neredeyse hiç gaz molekülü yoktur. Bu, AC dalga biçiminin yarım döngüsünden daha az bir kesinti süresiyle sonuçlanır, arıza enerjisini en aza indirir ve aşağı yöndeki ekipmanı korur. Ek olarak VCB'ler, sera gazı yaymadıkları için SF₆ kesicilerden çevresel açıdan üstündür ve bu da onları sürdürülebilir enerji şebekeleri için önemli bir teknoloji haline getirir.
Bir operasyonuVCBbir dizi hızlı ve kesin adıma ayrılabilir:
Tüm bu süreç mikrosaniyeler içinde gerçekleşir ve bu da VCB'leri hem yük hem de arıza akımı anahtarlaması için olağanüstü hızlı ve güvenilir kılar.
Yüksek kaliteli bir VCB, birkaç kritik bileşenin birleşimidir:
Her ikisi de vakum kesiciler kullanırken, VCB'ler ve vakum kontaktörleri farklı amaçlara hizmet eder. Aşağıdaki tablo temel farklılıkları açıklamaktadır.
| Özellik | Vakumlu Devre Kesici (VCB) | Vakum Kontaktörü |
|---|---|---|
| Birincil Rol | Arıza akımlarına (kısa devreler) ve seyrek anahtarlamaya karşı koruma. | Motorlar ve ısıtıcılar gibi yüklerin sık sık operasyonel olarak değiştirilmesi. |
| Gerilim Aralığı | 3 kV - 36 kV (özel modeller için 40,5 kV'a kadar). | 15 kV'a kadar, genellikle 200 A ila 630 A. |
| Tipik Yükler | Transformatörler, jeneratörler, kapasitörler, büyük motorlar, dağıtım besleyicileri. | Motorlar, aydınlatma, ısıtma devreleri ve sık sık değiştirilen ekipmanlar. |
| Anahtarlama Frekansı | Seyrek (korunma ve izolasyon). | Çok sık (binlerce işlem). |
| Kısa Devre Değeri | Yüksek (tipik olarak 20 kA ila 50 kA). | Daha düşük (10 kA'ya kadar). |
Vakumlu devre kesiciler, onları orta gerilim uygulamaları için tercih edilen seçenek haline getiren çok sayıda avantaj sunar:
VCB'ler, farklı ortamlara ve operasyonel ihtiyaçlara uyacak şekilde çeşitli konfigürasyonlarda mevcuttur.

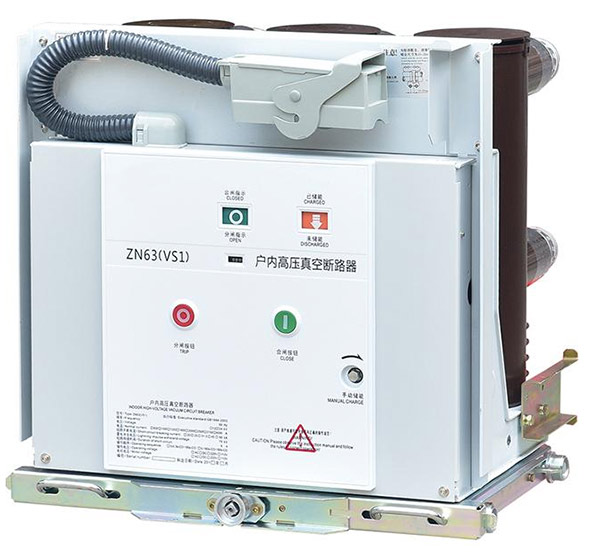

Fabrikalar, ticari binalar ve kapalı trafo merkezlerindeki şalt panellerine kurulum için tasarlanmış kompakt üniteler. Örnekler yaygın olarak kullanılan VS1-12 sabit ve çekmeceli tipleri içerir.
Trafo merkezleri ve iletim ağları için tasarlanmış, yağmura, rüzgara ve aşırı sıcaklıklara dayanabilen, hava koşullarına dayanıklı modeller.
VCB'ler geniş bir endüstri ve altyapı yelpazesinde gereklidir:
Cevap1: Temel fark ark söndürme ortamıdır; VCB'ler vakum kullanırken SF₆ kırıcılar basınçlı gaz kullanır. VCB'ler daha çevre dostudur (sera gazı emisyonu yoktur), daha hızlı dielektrik geri kazanımına sahiptir ve orta gerilim uygulamaları için daha az bakım gerektirir.
Cevap2: Vakum kesici ömür boyu kapatılmıştır ve normal koşullar altında genellikle 10-20 yıl dayanır. Çalıştırma mekanizmasının mekanik ömrü genellikle 30.000 işlemi aşar.
Cevap3: Evet, ancak ön vuruşları, ani akımları ve yeniden vuruşları en aza indirerek kontak ömrünü ve sistem kararlılığını garanti altına almak için kontrollü anahtarlamalı özel kapasitör anahtarlama VCB'leri önerilir.
Cevap 4: Rutin bakım, vakum kesicinin kendisine değil, çalıştırma mekanizmasına, elektrik bağlantılarına ve kontrol devrelerine odaklanır. Tipik görevler arasında her 3-5 yılda bir görsel inceleme, temas direnci ölçümü ve mekanik çalışma testleri yer alır.
A5: Kesinlikle. Dış mekan VCB'leri, zorlu çevre koşullarına dayanacak şekilde hava koşullarına dayanıklı muhafazalar, yüksek kaliteli yalıtıcılar ve korozyon önleyici işlemlerle özel olarak tasarlanmıştır.
Vakumlu devre kesiciler, üstün performansı, çevresel sorumluluğu ve uzun vadeli güvenilirliği bir araya getirerek modern orta gerilim güç dağıtımında açık ara kazanandır. Endüstri SF₆'yi aşamalı olarak kaldırmaya devam ettikçe, yüksek kaliteli VCB'lere olan talebin artacağı öngörülüyor. Güvenilir bir üreticiyi seçmek, ekipmanınızın tutarlı performans ve güvenlik sunmasını sağlamak açısından çok önemlidir.
GelecekÇin merkezli lider bir fabrika ve tedarikçi olan , kapsamlı bir iç mekan, dış mekan ve özel VCB yelpazesi sunmaktadır. Ürünlerimiz hassas bir şekilde tasarlanmış, titizlikle test edilmiş ve hem stok siparişleri hem de özel toptan satış projeleri için mevcuttur. Comewill'i seçerek doğrudan fabrika fiyatlandırmasından, teknik uzmanlıktan ve duyarlı müşteri desteğinden yararlanırsınız.
Güvenilir Güç Koruması için Comewill ile Ortak Olun
İster standart iç mekan VCB'lerine, ister dayanıklı dış ünitelere, ister özel tasarımlara ihtiyacınız olsun,Gelecekçözümü var. Ekibimiz teknik özellikler, fiyatlandırma ve teslimat konusunda yardımcı olmaya hazırdır.
📧Bize Ulaşıngereksinimlerinizi tartışmak veya fiyat teklifi istemek için bugün. Bir sonraki projenizi desteklemek için sabırsızlanıyoruz.
