Güvenilir bir toptan LZZJ-10Q Akım Trafosu mu arıyorsunuz? Comewill fabrikası, GB1208 standartlarıyla uyumlu, yüksek performanslı ölçüm çözümleri sunmaktadır. Reçine yalıtımlı transformatörlerimiz, FS<10 güvenlik faktörleriyle geniş bir birincil akım aralığını (5-1000A) destekleyerek zorlu şalt ortamlarında uzun vadeli stabilite sağlar. Katı küresel mühendislik kriterlerini karşılayan profesyonel kalitede elektrik bileşenleri için Comewill ile ortak olun.

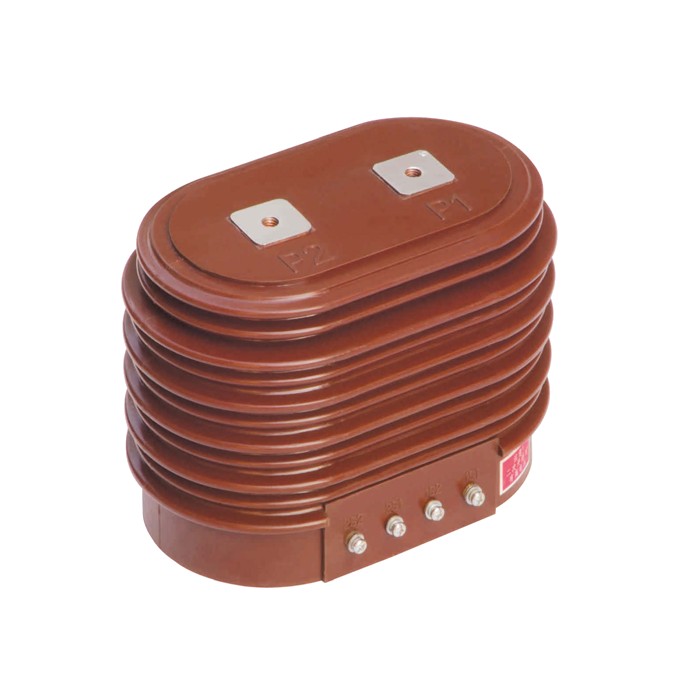

LZZJ-10Q Akım Trafosu, iç mekan, güçlendirilmiş tipte bir akım trafosudur. Birincil ve ikincil sargıları yüksek geçirgenliğe sahip halka şeklinde bir çekirdekle birleştiren, tamamen kapalı bir epoksi reçine yapısı kullanır.
Nominal Yalıtım Seviyesi: 12/42/75kV (Aşırı gerilimlere karşı güvenliğin sağlanması)
Doğruluk Sınıfları: 0,2S, 0,2, 0,5, 10P15 (Faturalandırma ve koruma için çok yönlü)
Nominal Akım Oranı: 5A ila 1000A / 5A (veya 1A)
Standart Uyumluluğu: GB1208 ve Uluslararası IEC eşdeğerleri.
Yalıtım Bütünlüğü: Vakumlu döküm epoksi muhafaza, neme, toza ve kimyasal kirleticilere karşı hava geçirmez bir yalıtım sağlayarak, geleneksel açık çekirdekli modellere kıyasla hizmet ömrünü önemli ölçüde uzatır.
Çift Frekans Uyumluluğu: Hem 50Hz hem de 60Hz sistemler için optimize edilmiştir, bu da onu uluslararası altyapı projeleri için çok yönlü bir varlık haline getirir.
Yüksek Kısa Devre Dayanımı: 90kA'ya (1000/5A modelleri için) ulaşan dinamik kararlılık değerleri ile LZZJ-10Q, arıza koşulları sırasında yapısal bütünlüğü korur.
Düşük Faz Deplasmanı: Enerji faturalandırmasında yüksek hassasiyetli ölçüm sağlamak amacıyla 0,8 gecikmeli güç faktörüyle tasarlanmıştır.
Comewill LZZJ-10Q, çeşitli kritik ortamlarda izlemenin "kalbidir":
Endüstriyel Hücreler: 10kV-12kV kapalı alan vakumlu devre kesici üniteler için entegredir.
Enerji Yönetimi: Ticari binaların güç tüketimi için yüksek doğrulukta (0,2S sınıfı) ölçüm.
Röle Koruması: Aşırı akım ve kısa devre korumalı röleler için güvenilir sinyal çıkışı.

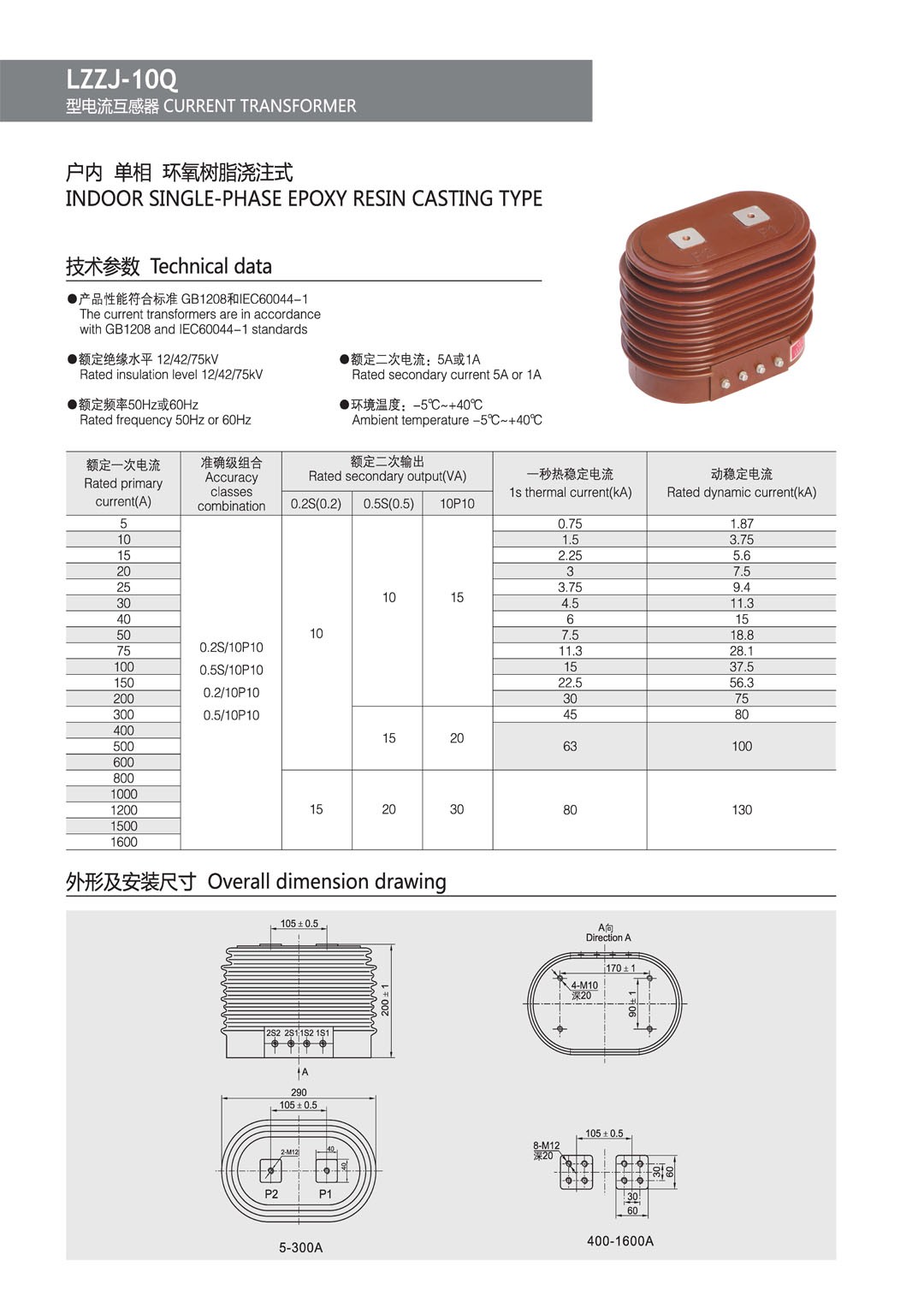

| LZZJ-10Q Akım Trafosu | |
| Nominal yalıtım seviyesi | 12/42/75kV |
| Yük güç faktörü | 0,8(gecikme) |
| Nominal birincil akım | 5-1000A |
| Nominal ikincil akım | 5A/1A |
| Ürün standardı | GB1208 |
| Güvenlik faktörü | FS<10 |
| Ürün Modeli | Nominal akım oranı (A) | Seviye kombinasyonu | Doğruluk sınıfı ve nominal çıkış (VA) COSФ=0,8 | 1 saniyelik termal olarak kararlı akım | Dinamik kararlılık akımı | |||
| 0,2S | 0.2 | 0.5 | 10P15 | |||||
| LZJC-10Q | 5/5 | 0.2S/10P150.2/10P150.5/10P15 | 10 | 10 | 10 | 15 | 0.4 | 0.8 |
| 10/5 | 10 | 10 | 10 | 15 | 0.8 | 1.5 | ||
| 15/5 | 10 | 10 | 10 | 15 | 1.1 | 2.3 | ||
| 20/5 | 10 | 10 | 10 | 15 | 1.5 | 3 | ||
| 30/5 | 10 | 10 | 10 | 15 | 2.3 | 4.5 | ||
| 40/5 | 10 | 10 | 10 | 15 | 3.8 | 7.5 | ||
| 50/5 | 10 | 10 | 10 | 15 | 5.6 | 11.3 | ||
| 75/5 | 10 | 10 | 10 | 15 | 7.5 | 15 | ||
| 150/5 | 10 | 10 | 10 | 15 | 11.3 | 23 | ||
| 200/5 | 10 | 10 | 10 | 15 | 15 | 30 | ||
| 300/5 | 10 | 10 | 10 | 15 | 22.5 | 45 | ||
| 400/5 | 10 | 10 | 10 | 15 | 30 | 60 | ||
| 600/5 | 10 | 10 | 10 | 15 | 30 | 60 | ||
| 800/5 | 10 | 10 | 10 | 15 | 40 | 80 | ||
| 1000/5 | 10 | 10 | 10 | 15 | 45 | 90 | ||
| 1500/5 | 10 | 10 | 10 | 15 | 45 | 90 | ||
S1: 0,2S ve 0,5 doğruluk sınıfları arasındaki fark nedir?
A1:0.2S, geniş yük faturalandırması için kullanılan "özel" yüksek hassasiyetli bir sınıftır (nominal akımın %1'inde bile doğru), 0,5 ise genel endüstriyel ölçüm için standarttır.
Soru 2: Epoksi reçine dökümünü geleneksel yalıtımdan daha iyi yapan nedir?
Cevap 2: Epoksi döküm, sargıları ve çekirdeği tamamen yalıtarak üstün nem direnci, kirlilik önleme özellikleri ve mekanik dayanıklılık sunar.
