Vakumlu Devre Kesiciteknolojisi, vakumlu ark kesintisini kompakt mekanik yapı ve kontrollü elektriksel çalışmayla birleştirdiğinden, orta gerilim güç dağıtımı için önemli bir anahtarlama çözümü haline geldi. Yalıtılmış bir vakum kesicinin içindeki kontaklar ayrıldığında ark, hava, yağ veya gaz devresi kesintisinden temel olarak farklı bir işlemle kesilir. Bu mimari, hızlı arıza gidermeyi, kesinti bölmesine daha az rutin bakım yapılmasını, kompakt şalt donanımı yapısını ve tanımlanmış çalışma koşulları altında tekrarlanan anahtarlamayı destekleyebilir. Ancak bir kesicinin performansı yalnızca kesici ortamına göre değerlendirilemez. Nominal gerilim, nominal akım, kısa devre kapasitesi, yalıtım seviyesi, kontak sistemi, çalıştırma mekanizması, koruma rölesi, kontrol voltajı, kurulum ortamı, mekanik dayanıklılık ve geçerli test gerekliliklerinin tümü nihai sisteme katkıda bulunur. Bu ilişkileri anlamak mühendisler, şalt cihazları üreticileri, kamu hizmetleri, endüstriyel tesisler, yenilenebilir enerji projeleri ve diğer orta gerilim kullanıcıları için çok önemlidir.
İçindekiler
Doğrudan bölüme atlamak için herhangi bir konuyu tıklayın.
- 1. Orta Gerilim Anahtarlama Neden Özel Korumaya İhtiyaç Duyar?
- 2. Vakum Ark Kesintisi Nasıl Çalışır?
- 3. Kırıcının Ana Bileşenleri Nelerdir?
- 4. Anma Gerilimi ve Akım Seçimi Nasıl Etkiler?
- 5. Kısa Devre Yeteneği ve Kesinti Hızı Neden Önemli?
- 6. Çalışma Mekanizması Performansı Nasıl Etkiler?
- 7. İç Mekan ve Dış Mekan Tasarımları Arasındaki Fark Nedir?
- 8. Vakumlu Kırıcılar Diğer Kesinti Teknolojileriyle Nasıl Karşılaştırılır?
- 9. Kesici Koruma Röleleri ve Sensörlerle Nasıl Çalışır?
- 10. Bu Anahtarlama Teknolojisini Hangi Uygulamalar Kullanıyor?
- 11. Hangi Yaygın Seçim ve Kurulum Hatalarından Kaçınılmalıdır?
- 12. Testler ve Standartlar Nasıl Değerlendirilmelidir?
- 13. Profesyonel Teknik Şartname Neleri İçermelidir?
- 14. Sıkça Sorulan Sorular
Orta Gerilim Anahtarlama Neden Özel Korumaya İhtiyaç Duyar?
Orta gerilim elektrik sistemleri, dikkatlice koordine edilmiş anahtarlama ve koruma ekipmanı gerektiren voltaj seviyelerinde çalışır. Anahtarlama cihazı sadece normal yük akımını taşımamalı, aynı zamanda ağda bir arıza oluştuğunda da doğru şekilde yanıt vermelidir.
Elektrik dağıtım ağları, transformatörleri, motorları, jeneratörleri, endüstriyel besleyicileri, elektrik hatlarını, yenilenebilir enerji kaynaklarını ve diğer yükleri rutin olarak birbirine bağlar. Normal koşullar altında akım, iletkenler ve anahtarlama ekipmanı üzerinden sürekli olarak akar. Ancak kısa devre sırasında akım önemli ölçüde artabilir ve önemli miktarda termal ve elektrodinamik stres oluşturabilir.
Bir devre kesici, bu akımı kesmek için kontrollü bir yöntem sağlar. Operasyonunun koruma röleleri, akım trafoları, gerilim trafoları, kontrol devreleri ve elektrik şebekesinin genel koruma felsefesi ile koordine edilmesi gerekir.
Kesinti ortamı özellikle önemlidir. Geçmişte devre kesiciler, kontaklar ayrıldığında oluşan arkı kontrol etmek için çeşitli yöntemler kullanmışlardır. Farklı nesil ekipmanlarda hava, yağ ve çeşitli gazlar kullanılmıştır. Vakum teknolojisi, birincil ark kesme işleminin kapalı bir vakum kesicinin içinde gerçekleştiği başka bir yaklaşım sağlar.
Kesici, nominal çalışma koşulları altında tanımlanmış bir elektrik devresini bağlayabilir veya bağlantısını kesebilir.
Koruma sistemi bir arıza tespit ettiğinde kesici, belirlenen kesme kapasitesi dahilinde akımı açabilir ve kesebilir.
Uygun bir şalt mimarisine entegre edildiğinde kesici, tanımlanmış izolasyon ve bakım prosedürlerine katılabilir.
Kesicinin çalışması, amaçlanan dağıtım yapısını korurken arızaları izole etmek için algılama ve koruma cihazlarıyla birlikte çalışır.
Bu nedenle kesicinin işlevi sistem düzeyinde dikkate alınmalıdır. Yüksek bir kesinti derecesi, yanlış koruma ayarını telafi edemez. İyi tasarlanmış bir kesici, yetersiz kablo sonlandırmasını telafi edemez. Gelişmiş bir kontrolör, bakımı doğru yapılmamış bir mekanik mekanizmayı düzeltemez.
İyi şalt donanımı mühendisliği bu elemanları birbirine bağlar. Kesici, bara, besleyici, koruma rölesi, gösterge transformatörleri, kontrol gücü, ara kilitler ve muhafazanın tümü aynı elektrik sistemi etrafında belirtilmelidir.
Arıza kesintisi neden sıradan anahtarlamadan farklıdır?
Normal yük koşullarında bir devreyi açmak ve kısa devreyi temizlemek eşdeğer işlemler değildir. Bir arıza sırasında akım çok daha büyük olabilir ve arızayla ilişkili elektrik enerjisi önemlidir.
Bu nedenle kesici, tasarlandığı gerilim ve sistem koşullarında akımı kesebilmelidir. Kesinti süreci aynı zamanda bağlı ekipmanı korumak ve amaçlanan koruma koordinasyonunu sürdürmek için yeterince hızlı gerçekleşmelidir.
Bu, kesinti teknolojisini kozmetik bir ürün özelliğinden ziyade temel bir mühendislik kararı haline getirir.
Vakum Ark Kesintisi Nasıl Çalışır?
Vakum kesintisinin tanımlayıcı özelliği, ark söndürme odası olarak sızdırmaz bir vakum kesicinin kullanılmasıdır. Kesici, kontrollü bir vakum ortamı içine alınmış sabit ve hareketli elektrik kontakları içerir.
Kontaklar kapatıldığında kontak yüzeylerinden akım akar. İşletme mekanizması kesiciye aç komutunu verdiğinde hareketli kontak sabit kontaktan ayrılır. Temas yüzeyleri ayrıldıkça aralarında bir elektrik arkı oluşabilir.
Havadaki bir arkın aksine, vakum kesici, geleneksel bir iyonize yolu sürdürmek için önemli miktarda gazlı bir ortam sağlamaz. Bu nedenle kesinti süreci büyük ölçüde ayırma olayı sırasında temas malzemesinden üretilen metal buharı tarafından yönetilir.
Kontak ayırma
Açılma hareketi hassas bir şekilde kontrol edilmelidir. Temas hızı, temas hareketi, temas basıncı ve hareketli temas ile çalıştırma mekanizması arasındaki mekanik ilişkinin tümü performansı etkiler.
Akım kesintisinden sonra gerekli dielektrik mesafeyi oluşturmak için kontakların yeterli harekete ihtiyacı vardır. Bu nedenle mekanik mekanizmanın tekrarlanan işlemlerde tutarlı hareket sağlaması gerekir.
Metal buhar davranışı
Ark sırasında kontaklardan gelen malzeme metal buharı oluşturabilir. Bu buhar, arkı destekleyen geçici iletken ortamı sağlar. Alternatif akım devresinde akım doğal akım sıfırına yaklaştığında ark sönebilir ve metal buharı hızla yoğunlaşır.
Kesicinin daha sonra elektriksel geri kazanım voltajına dayanabilmesi için ayrılmış kontaklar arasında yeterli dielektrik gücü kazanması gerekir.
İletişim malzemesi
Kontak malzemesi vakum kesici tasarımının önemli bir parçasıdır. Akım taşımayı, ark kesintisini, erozyona karşı direnci ve dielektrik geri kazanımını desteklemesi gerekir.
Farklı kesici tasarımları, kesinti sırasında akım dağılımını ve manyetik etkileri kontrol etmek için özel kontak alaşımları ve geometrileri kullanır.
Ekranlama
Kesinti sırasında oluşan metal buharı çevredeki yüzeylerde birikebilir. Kesicinin içindeki koruyucu yapılar, bu malzemenin nereye gideceğini kontrol etmeye ve gerekli elektrik alanı dağılımını korumaya yardımcı olur.
| Kesinti Aşaması | Ne oluyor | Tasarım Gereksinimi |
|---|---|---|
| Kapalı kişiler | Akım kontak sisteminden akar | Düşük temas direnci ve güvenilir temas basıncı |
| Kontak açma | Kontaklar ayrılmaya başlar ve bir yay oluşabilir | Kontrollü açılma hızı ve kontak geometrisi |
| Ark periyodu | Metal buharı elektrik iletimini destekler | Kontrollü ark davranışı ve kontak erozyonu |
| Mevcut sıfır | Alternatif akım doğal bir sıfır noktasına ulaşır | Hızlı dielektrik geri kazanımı |
| Kesinti sonrası | Ayrılmış kontaklar kurtarma gerilimine dayanır | Kontaklar arasında stabil izolasyon |
Yalıtılmış kesici neden önemlidir?
Vakum kesici sızdırmaz bir bileşendir. İç ortamı imalat sırasında oluşturulur ve amaçlanan hizmet ömrü boyunca korunur.
Bu, birincil kesinti ortamı olarak büyük miktarda sıvı veya gaza bağımlı olan sistemlerden farklıdır. Vakum kesici nispeten kompakt bir düzenek halinde paketlenebilir ve şalt sistemine çeşitli şekillerde entegre edilebilir.
Ancak kapalı bir kesici, kesicinin tamamının bakım gerektirmediği anlamına gelmez. Çalıştırma mekanizması, dış yalıtım, terminaller, kontrol devreleri, yataklar, bağlantılar ve anahtarlama donanımı arayüzleri hâlâ uygun inceleme ve bakım gerektirir.
Bu nedenle vakum kesintisi kesici mimarisinin bir parçası olarak anlaşılmalıdır. Etkinliği kontak tasarımına, kesici yapısına, mekanik harekete, yalıtımın geri kazanılmasına ve koruma sistemi ile koordinasyona bağlıdır.
Kırıcının Ana Bileşenleri Nelerdir?
Modern bir orta gerilim kesici, çeşitli işlevsel düzenekler içerir. Her biri mevcut yola, kesinti sürecine, mekanik çalışmaya, yalıtım sistemine, kontrol arayüzüne veya kurulum yapısına katkıda bulunur.
Vakum kesici
Vakum kesici, sabit kontağı, hareketli kontağı, kontak çubuğunu, dahili koruma elemanlarını ve sızdırmaz muhafazayı içerir. Vakum ortamındaki akımın kesilmesinden sorumlu olan kısımdır.
Boyut doğruluğu ve iç yapısı kritik öneme sahiptir çünkü temas aralığı, hizalama, temas basıncı ve dielektrik geometrisi amaçlanan tasarım sınırları içinde kalmalıdır.
Çalışma mekanizması
Çalıştırma mekanizması depolanan veya sağlanan mekanik enerjiyi temas hareketine dönüştürür. Orta gerilim uygulamalarında yay ile çalışan mekanizmalar yaygın olarak kullanılırken, elektromanyetik çalışma sistemleri de belirli tasarımlarda mevcuttur.
Mekanizma kesiciyi tutarlı zamanlama ve hareketle açmalı ve kapatmalıdır. Ayrıca kapalı konumda gerekli temas kuvvetini koruması gerekir.
Yalıtım destekleri
Yalıtım, enerji verilen bileşenlerin topraklanmış muhafazadan ve çevredeki yapılardan fiziksel olarak ayrılmasını destekler. Ayrıca gerekli açıklıkların ve mekanik stabilitenin korunmasına da yardımcı olurlar.
Terminaller ve mevcut yol
Birincil terminaller kesiciyi yukarı ve aşağı yöndeki elektrik ağına bağlar. Tasarımları, kesicinin baralar, kablo bağlantıları veya diğer anahtarlama donanımı bileşenleriyle nasıl arayüz oluşturacağını belirler.
Pozisyon ve gösterge sistemi
Birçok şalt tesisi kurulumunda mekanik göstergeler kesicinin açık mı, kapalı mı yoksa tanımlanmış başka bir konumda mı olduğunu gösterir. Bu özellikle çekmeceli ekipmanlar için önemli olabilir.
Kontrol ve yardımcı devreler
Yardımcı kontaklar, açma bobinleri, kapatma bobinleri, motor sürücüleri, konum anahtarları ve diğer devreler, kesicinin koruma ve kontrol ekipmanıyla iletişim kurmasını sağlar.
| Bileşen | Ana Fonksiyon | Temel Mühendislik Hususları |
|---|---|---|
| Vakum kesici | Ark kesintisi | Kontak tasarımı, vakum bütünlüğü, dielektrik geri kazanımı |
| Çalışma mekanizması | Kontak açma ve kapama | Hız, seyahat, kuvvet, tutarlılık, dayanıklılık |
| Yalıtım destekleri | Elektriksel ayırma ve yapısal destek | Dielektrik performans ve mekanik dayanım |
| Birincil terminaller | Kesiciyi güç devresine bağlayın | Akım kapasitesi, bağlantı geometrisi, sıcaklık artışı |
| Yardımcı kontaklar | Durum ve kontrol geri bildirimi | Kontak güvenilirliği ve devre uyumluluğu |
| Devreleri açma ve kapatma | Elektrikle çalıştırma | Kontrol voltajı, zamanlama, koruma koordinasyonu |
Mekanik senkronizasyon
Üç fazlı kesicilerin kontakların koordineli bir şekilde çalışması gerekir. Mekanizma hareketi bireysel kutuplara aktarır, böylece fazlar gerekli zamanlama ilişkisi içinde açılıp kapanır.
Aşırı zamanlama değişimi anahtarlama performansını etkileyebilir, dolayısıyla mekanizmanın ayarlanması ve incelenmesi kalite kontrol ve bakımın önemli parçalarıdır.
Bileşen entegrasyonu neden önemlidir?
Yüksek kaliteli bir kesici, zayıf mekanizma hizalamasını telafi edemez. Güçlü yalıtım, yanlış tasarlanmış bir terminal bağlantısını telafi edemez. Doğru bir röle, yetersiz kontrol kablolamasını telafi edemez.
Bu nedenle güvenilir kırıcı performansı tüm bu bileşenlerin etkileşimine bağlıdır.
Anma Gerilimi ve Akım Seçimi Nasıl Etkiler?
Nominal gerilim ve akım, bir kesicinin temel elektriksel çalışma zarfını oluşturur. Bunlar mühendislerin incelediği ilk spesifikasyonlar arasında yer alır, ancak bunlar tam bir teknik değerlendirmenin yalnızca bir parçasıdır.
Nominal gerilim
Nominal voltaj, kesicinin çalışacağı elektrik sistemine uygun olmalıdır. Yalıtım sistemi aynı zamanda ilgili güç frekansı ve geçici gerilim streslerine göre tasarlanmalıdır.
Orta gerilim kesicileri farklı gerilim sınıflarına göre üretilebilmektedir. Ürün aileleri, tasarıma ve pazara bağlı olarak yaklaşık 10 kV, 12 kV, 24 kV, 36 kV veya diğer tanımlanmış değerlerdeki ekipmanları içerebilir.
Gerçek seçim, bir sonraki mevcut değeri seçmek yerine, sistemin nominal voltajına ve geçerli standarda uygun olmalıdır.
Nominal akım
Nominal akım, kesicinin tanımlanmış koşullar altında taşıyabileceği sürekli akımı temsil eder. Bu nedenle termal performans spesifikasyonun merkezinde yer alır.
Kontaklar, terminaller, iletkenler, esnek bağlantılar, bara arayüzleri ve mahfaza havalandırmasının tümü ısı üretimine ve dağıtımına katkıda bulunur.
Sıklık
Güç frekansı, kesinti sisteminin ve ilgili koruma ve ölçüm ekipmanının elektriksel davranışını etkiler. Ürünler 50 Hz, 60 Hz veya tanımlanmış başka bir çalışma frekansı için belirtilebilir.
Yalıtım seviyesi
Yalıtım koordinasyonu, nominal çalışma voltajından fazlasını içerir. Ekipmanın geçerli tasarım gereklilikleri tarafından tanımlanan güç frekansı dayanım gerilimi ve darbe koşullarına dayanması gerekebilir.
| Parametre | Neyi Tanımlıyor | Neden Önemlidir? |
|---|---|---|
| Nominal gerilim | Elektrik sistemi voltaj sınıfı | Yalıtım ve anahtarlama gereksinimlerini belirler |
| Nominal akım | Sürekli akım kapasitesi | Termal ve iletken gereksinimlerini belirler |
| Nominal frekans | Güç sistemi çalışma frekansı | Elektrik şebekesine uyumluluk sağlar |
| Yalıtım seviyesi | Dielektrik dayanım gereksinimleri | Yalıtım koordinasyonunu destekler |
| Kısa devre derecesi | Arıza akımı kesintisi ve dayanma kapasitesi | Ağ arızaları sırasında ekipmanı korur |
Sıcaklık artışıyla ilgili hususlar
Sürekli akım, elektrik kontaklarında ve iletkenlerde ısı üretir. Bu nedenle sıcaklık artış kapasitesinin mahfaza düzeniyle birlikte değerlendirilmesi gerekir.
Kompakt bir metal mahfaza içine monte edilen bir kesici, daha büyük, havalandırmalı bir düzenlemeye monte edilen aynı kesiciden farklı termal koşullarla karşılaşabilir. Ortam sıcaklığı ve kurulum yüksekliği de termal performansı etkileyebilir.
Sistem voltajı yalnızca başlangıç noktasıdır
İki kesici benzer voltaj değerini paylaşabilir ancak akım değeri, kısa devre kapasitesi, çalışma mekanizması, yalıtım konfigürasyonu, terminal düzeni ve mekanik dayanıklılık açısından farklılık gösterir.
Bu nedenle profesyonel bir spesifikasyon, seçimi tek bir sayıya indirgemekten kaçınmalıdır.
Kısa Devre Yeteneği ve Kesinti Hızı Neden Önemli?
Kısa devre performansı, orta gerilim devre kesici seçiminde en önemli özelliklerden biridir. Bir arıza kısa sürede çok büyük akımlar ve yüksek elektromekanik kuvvetler üretebilir.
Kısa devre akımı
Mevcut arıza akımı, jeneratörler, transformatörler, iletkenler ve sistem empedansı dahil olmak üzere elektrik şebekesi tarafından belirlenir. Bir şalt mühendisi bunu normalde kısa devre çalışmasıyla belirler.
Kesicinin hesaplanan arıza koşullarına uygun kesme kabiliyetine sahip olması gerekir.
Kesme akımı
Kesici, nominal sistem geriliminde belirtilen kısa devre akımını kesebilmelidir. Kesinti sürecinin, akım söndürüldükten sonra dielektrik geri kazanımını sürdürmesi gerekir.
Kısa süreli dayanım
Koruma sistemi olayı temizlerken şalt tertibatları da arıza akımlarına maruz kalabilir. Mekanik ve termal yapı, geçerli süre boyunca tanımlanan akıma dayanmalıdır.
Tepe dayanımı
Arıza akımının tepe değeri iletkenler ve yapısal bileşenler üzerinde elektrodinamik kuvvetler üretir. Mekanik tasarım bu gerilimleri dikkate almalıdır.
Kesinti zamanlaması
Toplam arıza giderme dizisi birkaç aşamayı içerir: arıza tespiti, röle kararı, açma sinyali iletimi, çalıştırma mekanizması hareketi, kontak ayırma, ark kesintisi ve ağ kurtarma.
Kesici bağımsız hareket etmez. Temizleme süresinin tamamı röleye, kontrol devresine, açma bobinine, mekanik mekanizmaya, kontak hareketine ve elektrik sistemine bağlıdır.
Koruma rölesi arızayı tanımlamalı ve tasarlanan çalışma süresi içerisinde açma komutunu vermelidir.
Röle ile kesici arasındaki elektrik yolu açma komutunu doğru şekilde aktarmalıdır.
Mekanik sistem elektrik komutunu tekrarlanabilir kontak hareketine çevirmelidir.
Kesici akımı temizlemeli ve gerekli dielektrik gücünü geri kazanmalıdır.
Ortamı kesintiye uğratmak neden önemlidir?
Kesinti ortamı, arkın kontak ayrılması sırasında nasıl davranacağını belirler. Vakum teknolojisi kontrollü, kapalı bir ortam sağlar ve kesintiyi sağlamak için temas geometrisini ve malzeme davranışını kullanır.
Bu, bazı eski kesinti teknolojileriyle karşılaştırıldığında kompakt kesici boyutlarına ve nispeten basit bir kesme bölmesine izin verebilir.
Bununla birlikte, nihai kırıcı derecesi hâlâ tasarımın tamamına bağlıdır. Vakum teknolojisi, her vakum kesicinin herhangi bir keyfi arıza akımını kesebileceği anlamına gelmez.
Bu nedenle doğru teknik yaklaşım, hesaplanan sistem arıza seviyesiyle başlamak ve ardından kesicinin geçerli standart kapsamındaki nominal kesme ve dayanma yeteneklerini doğrulamaktır.
Çalışma Mekanizması Performansı Nasıl Etkiler?
Çalıştırma mekanizması kesici kontakların ne kadar hızlı ve tutarlı hareket edeceğini belirler. Kesinti, mekanik olayların kesin bir sırası sırasında meydana geldiğinden, mekanizma tasarımı performansın merkezinde yer alır.
Yaylı çalıştırma mekanizmaları
Yay mekanizmaları, kapanma veya açılma işleminden önce mekanik enerjiyi depolar. Elektrik kontrol komutları, kesici kontakları hareket ettirmek için depolanan enerjiyi serbest bırakır.
Bu mimari, orta gerilim şalt sisteminde yaygın olarak kullanılmaktadır çünkü mekanizma, tüm mekanik strok boyunca sürekli bir elektrik kaynağı gerektirmeden kontrollü kontak hareketi sağlayabilmektedir.
Elektromanyetik mekanizmalar
Bazı kesici tasarımları, kontak hareketi oluşturmak için elektromanyetik işletim sistemlerini kullanır. Bu mekanizmalar farklı çalışma özellikleri sunabilmekte ve spesifik kesici mimarisine ve kontrol gereksinimlerine göre seçilebilmektedir.
Kapatma işlemi
Kapanma esnasında mekanizmanın kontakları uygun hız ve son kontak kuvveti ile buluşturması gerekmektedir. Kararlı kapanma davranışı, mekanik etkinin azaltılmasına yardımcı olur ve uygun akım iletimini sağlar.
Açma işlemi
Açma darbesi, amaçlanan kesinti sürecini destekleyecek kadar hızlı ve tutarlı olmalıdır. Kontak ayırma mesafesi ve hızı önemlidir çünkü kesicinin akım kesintisinden sonra doğru dielektrik durumu oluşturması gerekir.
Enerji depolama
Mekanizmalar genellikle bir enerji depolama göstergesi veya motorla çalışan şarj sistemi içerir. Kontrol sistemi mekanizmanın bir sonraki operasyon için yeterli enerjiye sahip olup olmadığını belirleyebilir.
Mekanik dayanıklılık
Tekrarlanan işlemler yaylarda, millerde, yataklarda, bağlantılarda, mandallarda ve yardımcı anahtarlarda aşınmaya neden olur. Mekanik dayanıklılık testi, mekanizmanın kabul edilemez bir bozulma olmadan belirtilen sayıda işlemi tamamlayıp tamamlayamayacağının belirlenmesine yardımcı olur.
| Mekanizma Alanı | Gerekli Davranış | Olası Arıza Endişesi |
|---|---|---|
| Enerji depolama | Operasyon için güvenilir hazırlık | Eksik şarj veya motor sorunları |
| Sürücü açılıyor | Tutarlı hızlı temas ayırma | Yavaş hareket, aşınma, mekanik tıkanma |
| Sürücü kapatılıyor | Kontrollü temas etkileşimi | Aşırı darbe veya eksik kapanma |
| Mandallama | Güvenli temas konumu | Yanlış mandal ayarı veya aşınma |
| Yardımcı anahtarlar | Doğru konum geri bildirimi | Yanlış gösterge veya temas bozulması |
Mekanik zamanlama önemlidir
Üç fazlı bir kesici için üç kutbun çalışması belirtilen zamanlama ilişkisi içinde kalmalıdır. Kutuplar arası aşırı değişim, anahtarlama davranışını etkileyebilir ve üretim ve bakım sırasında kontrol edilmelidir.
Mekanizmanın bakımı
Yalıtılmış kesici, amaçlanan servis ömrü boyunca sınırlı servis gerektirebilir, ancak mekanizma harici ve mekaniktir. Bağlantıların, belirtilen yerlerde yağlamanın, bağlantı elemanlarının, yayların, yatakların ve yardımcı kontakların muayenesi önemini korumaya devam etmektedir.
Bir bakım planı, üreticinin teknik talimatlarına ve kurulumun fiili anahtarlama görevine uygun olmalıdır.
İç Mekan ve Dış Mekan Tasarımları Arasındaki Fark Nedir?
İç ve dış mekan kesiciler, çok farklı mekanik ve çevresel gereksinimlere sahip olmalarına rağmen aynı temel kesinti ilkesini kullanabilirler.
Kapalı devre kesiciler
İç mekan kesiciler genellikle şalt dolaplarına veya elektrik odalarına monte edilir. Çevreleyen ortam daha kontrollü olabilir, böylece kompakt yalıtım ve muhafaza düzenlemeleri yapılabilir.
İç mekan tasarımları genellikle metal kaplı şalt sistemi içinde çekilebilir üniteler veya sabit kurulumlar olarak görünür. Kesin düzenleme panel mimarisine bağlıdır.
Dış mekan kırıcıları
Dış mekan ekipmanı yağmura, neme, sıcaklık değişikliklerine, güneş ışığına, kirliliğe, toza, rüzgara ve diğer çevresel streslere tolerans göstermelidir.
Bu nedenle dış mekan ürünleri uygun muhafaza yalıtımı, dış yalıtım, malzeme seçimi, yüzey koruması ve hava koşullarına dayanıklı mekanizmalar gerektirir.
Kompozit yalıtım
Dış mekan kırıcıları, ürün mimarisine bağlı olarak silikon kauçuk veya epoksi bazlı bileşenler gibi kompozit yalıtım malzemeleri kullanabilir. Bu malzemeler doğru tasarlandıklarında değişen çevre koşullarında yalıtım performansını destekleyebilir.
Direğe monteli kurulumlar
Bazı dış mekan dağıtım kesicileri direğe montaj için tasarlanmıştır. Bu konfigürasyon, havai dağıtım ağlarına entegrasyonu basitleştirebilir ve anahtarlama cihazının nispeten küçük bir yer kaplamasına olanak tanır.
Trafo merkezi kurulumları
Trafo merkezi kesicileri yapılara veya dış mekan şalt tertibatlarının içine monte edilebilir. Baralara, akım trafolarına, gerilim trafolarına, parafudrlara ve topraklama sistemlerine olan bağlantılarının koordine edilmesi gerekmektedir.
| Kurulum Türü | Tipik Ortam | Ana Tasarım Odaklılığı |
|---|---|---|
| İç mekan şalt sistemi | Elektrik odaları ve kapalı dolaplar | Kompaktlık, bölme entegrasyonu, servis erişimi |
| Dış mekan dağıtımı | Açık hava ağları | Hava koşullarına dayanıklılık ve yalıtım performansı |
| Direğe monte | Havai dağıtım sistemleri | Ağırlık, montaj yapısı, uzaktan çalıştırma |
| Dış mekan trafo merkezi | Kamu hizmetleri ve endüstriyel trafo merkezleri | Çevresel dayanıklılık, bara entegrasyonu, yalıtım koordinasyonu |
Çevresel faktörler
Sıcaklık, rakım, kirlilik, nem, tuza maruz kalma ve ultraviyole radyasyonun tümü ekipman seçimini etkileyebilir.
Örneğin yüksek rakım, hava yalıtımının dielektrik performansını etkileyebilirken, şiddetli kirlilik dış yalıtım yüzeylerini etkileyebilir. Kıyı ortamları, özellikle metal yapılar ve bağlantıların çevresinde korozyona maruz kalmayı artırabilir.
Kapalı alan bakım gerektirmediği anlamına gelmez
İç mekan ekipmanı doğrudan hava koşullarından korunur ancak toz, yoğuşma, sıcaklık döngüsü ve mekanik aşınma yine de mekanizmayı ve elektrik bağlantılarını etkileyebilir.
Bu nedenle çevrenin korunması, iç mekan ekipmanlarının ideal koşullarda çalıştığını varsaymak yerine gerçekçi bir şekilde değerlendirilmelidir.
Vakumlu Kırıcılar Diğer Kesinti Teknolojileriyle Nasıl Karşılaştırılır?
Kesinti teknolojileri arasındaki farkları anlamak, mühendislerin bilinçli teknik kararlar almasına yardımcı olur. Her teknolojinin kendine ait elektriksel, mekanik, çevresel ve bakım özellikleri vardır.
Hava kesintisi
Hava devresi kesintisinde ark ortamı olarak hava kullanılır. Tarihsel olarak hava sistemleri birçok voltaj sınıfında kullanılmıştır. Tasarımları ark oluklarını, manyetik patlamayı veya arkı kontrol etmeye yönelik diğer yöntemleri içerebilir.
Orta gerilimde, kompakt vakum kesintisi, kesinti sürecini kapalı bir bölmenin içine yerleştirerek farklı bir fiziksel mimari sunabilir.
Yağ kesintisi
Yağlı devre kesiciler, hem yalıtım ortamı olarak hem de ark söndürme işleminin bir parçası olarak yalıtım yağı kullanır. Eski tesislerde hâlâ bu tür ekipmanlar bulunabilir ancak modern orta gerilim tesisleri sıklıkla alternatif teknolojiler kullanır.
Yağ sistemleri, yağın durumuna, muhafazasına, sızıntısına, kirlenmesine ve ilgili bakım sorunlarına dikkat edilmesini gerektirir.
SF6 kesintisi
SF6 gazı, elektrik yalıtımı ve ark söndürme özellikleri nedeniyle geçmişten beri gaz yalıtımlı ve gazlı devre kesici ekipmanlarda kullanılmıştır. Ancak çevresel hususlar, uygun uygulamalarda alternatif teknolojilerin geliştirilmesini ve benimsenmesini teşvik etmiştir.
Vakum kesintisi
Vakum kesintisi kapalı bir vakum odası kullanır. Kompakt kesme elemanı ve kesicinin içinde yalıtım yağının bulunmaması, teknolojinin önemli özellikleridir.
| Teknoloji | Ark Ortamı | Tipik Husus |
|---|---|---|
| Hava | Hava | Ark kontrol yapısı ve fiziksel yalıtım gereksinimleri |
| Yağ | Yalıtım yağı | Yağın durumu, muhafazası, bakımı |
| SF6 gazı | SF6 | Gaz sızdırmazlığı, kullanımı, çevresel hususlar |
| Vakum | Metal buhar arkı davranışlı vakum | Kesici tasarımı, kontak malzemesi, mekanizma performansı |
Orta gerilimde neden vakum teknolojisi yaygın olarak kullanılıyor?
Vakum kesintisi, kompakt bir kesici, hızlı ark söndürme ve kapalı bir kesinti ortamı sağlayabilir. Bu özellikler, iç mekan orta gerilim şalt donanımına ve birçok dış mekan dağıtım uygulamasına iyi uyum sağlar.
Teknoloji aynı zamanda modern kesici mekanizmalar ve dijital koruma sistemleriyle de uyumludur.
Teknoloji seçimi uygulamaya özel kalmalıdır
Tek bir kesinti ortamını evrensel olarak üstün ilan etmek teknik olarak doğru değildir. Doğru yaklaşım, elektrik şebekesinin gereksinimlerini, mevcut kurulum alanını, çevre koşullarını, çalışma görevini, koruma mimarisini, geçerli standartları ve bakım stratejisini karşılaştırmaktır.
Uygun teknoloji, tüm gereksinimleri karşılayan teknolojidir.
Kesici Koruma Röleleri ve Sensörlerle Nasıl Çalışır?
Bir devre kesici nadiren tek başına çalışır. Açma ve kapama eylemleri normalde elektriksel koşulları ölçen ve anahtarlama eyleminin ne zaman gerekli olduğunu belirleyen bir koruma sistemi ile koordine edilir.
Akım transformatörleri
Akım trafoları koruma rölelerine ve sayaçlara ölçekli akım bilgisi sağlar. Oranları ve doğruluk özelliklerinin koruma şemasına uyması gerekir.
Akım trafosu ve kesici aynı arıza giderme zincirinin bir parçasını oluşturur. CT yapılandırması veya kablolaması yanlışsa röle beklenen sinyali alamayabilir.
Gerilim transformatörleri
Gerilim transformatörleri koruma, ölçüm, senkronizasyon ve kontrol için gerilim bilgisi sağlayabilir. Koruma fonksiyonuna bağlı olarak röle, ağın elektriksel durumunu belirlemek için voltajı akımla birlikte kullanabilir.
Koruma röleleri
Koruma röleleri elektriksel ölçümleri sürekli olarak değerlendirir. Uygulamaya bağlı olarak işlevler arasında aşırı akım, toprak hatası, düşük gerilim, aşırı gerilim, yön koruması, motor koruması, transformatör koruması veya diğer özel işlevler bulunabilir.
Açma devresi
Röle kesicinin açılması gerektiğini belirlediğinde kontrol devresi üzerinden bir açma komutu gönderir. Açma bobini, daha sonra kontakları ayıran mekanizmayı harekete geçirir.
Kapanış kontrolü
Kapanış da kontrollüdür. Sistem, yerel ve uzaktan kapatma kontrollerini, elektriksel kilitlemeleri, senkronizasyon fonksiyonlarını ve izin verici sinyalleri içerebilir.
| Sistem Elemanı | İşlev | Kırıcıyla İlişki |
|---|---|---|
| Akım trafosu | Akımı ölçer | Koruma ve ölçüm girişi sağlar |
| Gerilim trafosu | Gerilimi ölçer | Koruma ve kontrol için voltaj bilgisi sağlar |
| Koruma rölesi | Elektrik koşullarını değerlendirir | Açma veya izin veren komutlar verir |
| Açma bobini | Elektrik komutunu mekanik harekete dönüştürür | Kesicinin açılmasını başlatır |
| Kontrol sistemi | Anahtarlamayı ve durumu denetler | Yerel, uzaktan ve birbirine bağlı çalışmayı yönetir |
Kilitleme
Kilitleme önemli bir güvenlik özelliğidir. Mekanik veya elektriksel kilitlemeler, ekipman uygun olmayan bir durumda olduğunda seçilen eylemleri engelleyebilir.
Örneğin, geri çekilebilir bir kesicinin kapalıyken konumlar arasında hareket etmesine izin verilmeyebilir. Sistem mimarisine bağlı olarak primer devreye enerji verildiğinde topraklama anahtarının çalışması engellenebilir.
Uzaktan izleme
Modern elektrik tesisatları kesici konumunu, açma durumunu, mekanizma durumunu ve diğer parametreleri izlemek için dijital iletişimi giderek daha fazla kullanıyor.
Uzaktan bilgi operasyonel farkındalığı artırabilir ancak dijital izleme, doğru yerel güvenlik prosedürlerinin yerini almaz. Bakım ekiplerinin hâlâ tanımlanmış izolasyon, doğrulama, temellendirme ve çalışma uygulamalarına ihtiyacı var.
Bu Anahtarlama Teknolojisini Hangi Uygulamalar Kullanıyor?
Kompakt formu ve yalıtımlı kesicisi çok çeşitli dağıtım mimarilerine uygun olduğundan, vakumlu kesinti teknolojisi birçok orta gerilim uygulamasında kullanılmaktadır.
Şebeke ağlarında besleyici anahtarlama, trafo bağlantıları, veri yolu bölümleri ve dağıtım koruması için kullanılır.
Motorlara, transformatörlere, proses ekipmanlarına ve dahili dağıtım sistemlerine hizmet veren orta gerilim besleyicileri için kullanılır.
Güneş ve rüzgar kurulumlarında toplama sistemlerini, trafo bağlantılarını, besleyici korumasını ve kontrollü anahtarlamayı destekler.
Ekipmanın zorlu endüstriyel ortamlarda çalışması gereken orta gerilim dağıtım ağlarına uygulanabilir.
Orta gerilim elektrik beslemesi alan ve gücü transformatörler ve besleyiciler aracılığıyla dağıtan büyük binalarda ve kampüslerde kullanılır.
Demiryolu, toplu taşıma, havaalanları ve kontrollü orta gerilim anahtarlaması gerektiren diğer altyapılar için elektrik dağıtımını destekleyebilir.
Fayda dağıtımı
Yardımcı ağlar, besleyicileri yönetmek ve dağıtım devrelerini bölümlere ayırmak için orta gerilim kesiciler kullanır. Bir kesici, arızalı bir besleyiciyi izole ederken, ağ topolojisi ve koruma koordinasyonu izin verdiğinde ağın diğer bölümlerinin enerjili kalmasına izin verebilir.
Dış mekan direğine monte konfigürasyonlar havai dağıtım sistemlerinde faydalı olabilirken, iç mekan şalt sistemi kesicileri sıklıkla trafo merkezlerine ve kompakt dağıtım düzeneklerine entegre edilir.
Endüstriyel dağıtım
Endüstriyel tesislerde birden fazla orta gerilim motoru, transformatör, proses hattı ve büyük elektrik yükleri bulunabilir. Seçici koruma özellikle önemlidir çünkü daha büyük bir dağıtım bölümünün gereksiz açması birçok alt devreyi etkileyebilir.
Bu nedenle kesicinin tesisin elektrik mimarisini yansıtan bir koruma şemasıyla çalışması gerekir.
Trafo koruması
Orta gerilim kesiciler, şebeke tasarımına bağlı olarak transformatörlerin primer veya sekonder tarafında kullanılabilir. Koruma sistemi aşırı akım, toprak arızası, sıcaklık ve diğer transformatöre özgü fonksiyonları içerebilir.
Motor anahtarlama
Büyük motorlar orta gerilim anahtarlama ve koruma gerektirebilir. Motor uygulamalarının kendi zorlukları vardır çünkü başlatma akımları normal çalışma akımından önemli ölçüde yüksek olabilir.
Bu nedenle kesici ve koruma rölesi, motorun yol verme özelliklerine ve koruma gereksinimlerine göre seçilmelidir.
Yenilenebilir enerji sistemleri
Güneş ve rüzgar projeleri genellikle birden fazla toplama besleyicisi ve transformatör arayüzü içerir. Orta gerilim kesiciler, toplama ağının bölümlerini bağlamak ve izole etmek ve korumayı üretim ekipmanıyla koordine etmek için kullanılabilir.
Kritik altyapı
Hastaneler, veri merkezleri, havaalanları, su arıtma tesisleri ve iletişim altyapısı, yüksek düzeyde koordineli orta gerilim dağıtım sistemleri gerektirebilir. Bu ortamlarda kesici seçimi, yedeklilik, koruma seçiciliği, bakım prosedürleri ve operasyonel süreklilik ile yakından bağlantılıdır.
Tüm bu uygulamalarda kesici, daha büyük bir elektrik mimarisinin parçasıdır. Uygulama doğru voltajı, akımı, arıza derecesini, koruma şemasını, kontrol düzenlemesini, çevresel tasarımı ve bakım stratejisini belirler.
Hangi Yaygın Seçim ve Kurulum Hatalarından Kaçınılmalıdır?
Birçok kesici sorununun nedeni eksik spesifikasyonlara veya kurulum varsayımlarına dayandırılabilir. En önemli hatalar, mühendislerin kesiciyi tam bir koruma ve dağıtım sisteminin parçası yerine yalıtılmış bir bileşen olarak ele almasıyla ortaya çıkar.
- Yalnızca voltaja göre seçim:Nominal akım, arıza kapasitesi, yalıtım, çalışma mekanizması ve ortamın da eşleşmesi gerekir.
- Kısa devre hesaplamalarının göz ardı edilmesi:Kesici değeri sonlandırılmadan önce mevcut arıza akımı belirlenmelidir.
- Koruma koordinasyonunun göz ardı edilmesi:Röle ayarları ve kesici performansı istenen seçiciliği desteklemelidir.
- Kablo alanını küçümsemek:Kablo uçları ve bükülme yarıçapları pratik şalt düzeni düzenlemesini etkileyebilir.
- Kontrol voltajına bakış:Açma ve kapatma devreleri uygun yardımcı güç gerektirir.
- Kilitlemelerin göz ardı edilmesi:Çalışma dizileri tüm şalt mimarisine göre kontrol edilmelidir.
- Bakım planlamasını atlamak:Mekanizma, terminaller, kontrol devreleri ve çevredeki anahtarlama donanımının hâlâ incelenmesi gerekmektedir.
- Eksik belgelerin kullanılması:Çizimler, kablo bağlantı şemaları, isim plakası verileri ve test kayıtları aynı konfigürasyonu açıklamalıdır.
“En yüksek puan her zaman daha iyidir” sorunu
Daha yüksek bir derecelendirme otomatik olarak doğru mühendislik seçimi değildir. Kesicinin yine de fiziksel anahtarlama donanımına, kablo düzenlemesine, koruma sistemine, kontrol voltajına ve kurulum ortamına uyması gerekir.
Seçim, hesaplanan gereksinimlere ve uygulanabilir tasarım marjlarına dayanmalıdır.
“Vakum, bakım gerektirmeyen demektir” sorunu
Vakum kesici yalıtılmıştır ancak kesici, aşınmaya maruz kalabilecek mekanik ve elektrikli bileşenler içerir. Yaylar, rulmanlar, bağlantılar, yardımcı anahtarlar, tetikleme devreleri, terminaller ve kontrol konektörlerinin tümü ilgili bakım noktaları olarak kalır.
“Her yerde aynı kesici” sorunu
Temiz bir kapalı endüstriyel oda ve kıyıdaki bir açık hava trafo merkezi çok farklı ortamları temsil eder. Aynı fiziksel yapının her ikisine de uygun olduğu otomatik olarak varsayılmamalıdır.
“Daha sonra kurulum” sorunu
Anahtarlama donanımı tasarımı sırasında kesici montajı, kablo sonlandırma, kontrol kabloları, kilitlemeler ve mahfaza boyutlarının dikkate alınması gerekir. Bu ayrıntıların imalattan sonra yenilenmesi zor olabilir.
“Bir kez belgeleme” sorunu
Bir proje sırasında yapılan değişiklikler tek hat şemasına, panel çizimlerine, kablolama şemalarına, koruma ayarlarına, malzeme listesine ve devreye alma belgelerine tutarlı bir şekilde yansıtılmalıdır.
Testler ve Standartlar Nasıl Değerlendirilmelidir?
Orta gerilim devre kesiciler güvenlik açısından kritik elektrikli cihazlardır, bu nedenle performanslarının doğrulanmasında testler merkezi bir rol oynar.
IEC 62271, yüksek gerilim şalt ve kontrol cihazlarını kapsayan önemli bir standartlar ailesidir. Farklı parçalar, farklı ekipman türlerine ve test gereksinimlerine yöneliktir.
Rutin testler
Her üretim biriminin geçerli tasarım gerekliliklerine uygunluğunu doğrulamak için üretilen ekipman üzerinde rutin testler gerçekleştirilir.
Kesin test programı kesici tasarımına bağlıdır ancak elektrik, mekanik, kontrol ve izolasyonla ilgili kontrolleri içerebilir.
Tip testi
Tip testleri, belirli bir tasarımın belirli test koşulları altında performansını doğrular. Uygulanabildiği yerlerde sıcaklık artışını, dielektrik performansını, kısa devre kesintisini, mekanik dayanıklılığı, iç ark davranışını ve diğer özellikleri ele alabilirler.
Dielektrik testi
Dielektrik testleri, yalıtım sisteminin belirtilen voltaj stresine dayanıp dayanamayacağını değerlendirir. Bu, geçerli gereksinimlere bağlı olarak güç frekansı dayanımı ve darbe ile ilgili testleri içerebilir.
Mekanik dayanıklılık testi
Mekanik dayanıklılık testleri, çalışma mekanizmasının gerekli sayıda anahtarlama işlemini kabul edilemez bir bozulma olmadan tamamlayıp tamamlayamayacağını değerlendirir.
Kısa devre testi
Kısa devre tipi testler, kesicinin tanımlanmış arıza akımı koşullarını kesme yeteneğini değerlendirebilir. Bu, tam kesinti sisteminin en önemli gösterilerinden biridir.
Sıcaklık artışı testi
Sıcaklık artışı testi, akım taşıyan bileşenlerin tanımlanmış akım koşulları altında termal davranışını kontrol eder. Temas direnci, iletken geometrisi, terminaller ve mahfaza tasarımının tümü sonuca katkıda bulunur.
| Test Kategorisi | Ana Amaç | Tipik Kanıt |
|---|---|---|
| Rutin test | Üretilen her birimi doğrulayın | Rutin muayene ve test kayıtları |
| Tip testi | Tanımlanan koşullar altında tasarımın doğrulanması | Tip testi raporu veya sertifikası |
| Dielektrik testi | Yalıtım dayanımını doğrulayın | Elektrik test kaydı |
| Mekanik dayanıklılık | Anahtarlama mekanizmasının dayanıklılığını doğrulayın | Dayanıklılık testi belgeleri |
| Kısa devre testi | Arıza kesintisi özelliğini doğrulayın | Geçerli tip testi belgeleri |
| Sıcaklık artışı | Sürekli akım termal davranışını değerlendirin | Termal performans test kaydı |
Test kapsamı önemlidir
Bir test sertifikası bağlam içinde gözden geçirilmelidir. Test edilen voltaj, akım, kesici yapısı, mekanizma, yalıtım sistemi ve aksesuarlar, sağlanan konfigürasyona uygun olmalıdır.
Tek bir ürün konfigürasyonuyla ilişkili sertifikanın, otomatik olarak ürün ailesinin her varyasyonunu kapsadığı varsayılmamalıdır.
Fabrika denetimi
Kalite programları aynı zamanda boyut kontrollerini, vakum bütünlüğü doğrulamasını, temas direnci ölçümünü, mekanik zamanlama kontrollerini, kontrol devresi doğrulamasını ve görsel incelemeyi de içerebilir.
Site devreye alma
Kurulumdan sonra kesici ve şalt tertibatının proje prosedürlerine göre devreye alınması gerekir. Bu, yalıtım testini, kontak direnci ölçümünü, mekanik çalışma kontrollerini, koruma rölesi testini, kontrol devresi kontrollerini, kilitleme doğrulamasını ve işlevsel testleri içerebilir.
Profesyonel Teknik Şartname Neleri İçermelidir?
Profesyonel bir spesifikasyon, mühendislere ve satın alma ekiplerine, ekipman üretime veya kuruluma ulaşmadan önce doğru kesiciyi seçmeleri için yeterli bilgi vermelidir.
| Şartname Alanı | Tanımlanacak Bilgi | Neden Önemlidir? |
|---|---|---|
| Nominal gerilim | Sistem voltajı ve ekipman derecelendirmesi | Elektrik ve yalıtım gereksinimlerini tanımlar |
| Nominal akım | Sürekli akım kapasitesi | Termal ve iletken gereksinimlerini tanımlar |
| Sıklık | 50 Hz, 60 Hz veya belirtilen sistem frekansı | Elektrik şebekesine uyumluluk sağlar |
| Kırma kapasitesi | Gerekli kısa devre kesinti derecesi | Arıza seviyesine uygunluğu belirler |
| Dayanım yeteneği | Kısa süreli ve en yüksek dayanım gereksinimleri | Yapısal ve termal arıza performansını destekler |
| Yalıtım | Yalıtım seviyesi ve inşaat | Dielektrik uygunluğu sağlar |
| Çalışma mekanizması | Yay, elektromanyetik veya tanımlanmış alternatif | Kontrol ve mekanik davranışı belirler |
| Kontrol voltajı | Açma, kapatma, motor ve yardımcı devre voltajı | Kontrol sistemiyle uyumluluğu sağlar |
| Montaj düzeni | Sabit, çekmeceli, direğe monteli veya başka bir düzenleme | Fiziksel uyumluluk sağlar |
| Çevre | İç mekan, dış mekan, sıcaklık, rakım, kirlilik | Ürünü saha koşullarıyla eşleştirir |
Tek hat şemasıyla başlayın
Tek hat şeması kesicinin elektrik ağında nerede bulunduğunu tanımlar. Gelen ve giden besleyicileri, transformatörleri, motorları, jeneratörleri, baraları, koruma bölgelerini ve diğer ana unsurları gösterir.
Kesici spesifikasyonu bu elektriksel bağlamdan geliştirilmelidir.
Kesici konumunu tanımlayın
Şartnamede kesicinin sabit mi yoksa geri çekilebilir mi olduğu belirtilmeli ve ilgili konum ve kilitleme gereksinimleri açıklanmalıdır.
Birincil bağlantıları tanımlayın
Bağlantı geometrisi şalt sistemi entegrasyonu için özellikle önemlidir. Bara aralığı, kablo sonlandırma, terminal yönü ve faz düzenlemesi panel tasarımına uygun olmalıdır.
Yardımcı fonksiyonları tanımlayın
Yardımcı kontaklar, açma bobinleri, kapama bobinleri, düşük gerilim bobinleri, motor operatörleri, mekanik göstergeler ve uzaktan kumanda arayüzleri uygun olduğu yerde açıkça listelenmelidir.
Koruma gereksinimlerini tanımlayın
Koruma spesifikasyonu gerekli röle fonksiyonlarını, akım trafosu oranlarını, uygulanabildiği yerlerde gerilim girişlerini, açma mantığını, kilitlemeleri ve iletişim arayüzlerini tanımlamalıdır.
Çevresel gereksinimleri tanımlayın
Proje, kesicinin iç mekanda mı yoksa dış mekanda mı çalışacağını tanımlamalı ve ilgili sıcaklık, rakım, nem, kirlilik, sismik ve korozyon bilgilerini uygun olduğu yerde sağlamalıdır.
Test gereksinimlerini tanımlayın
Teknik belge, geçerli standartları, rutin testleri, tip testi beklentilerini, muayene gerekliliklerini ve devreye alma prosedürlerini tanımlamalıdır.
- Elektrik sistemini tanımlayın:Gerilim, frekans, ağ konfigürasyonu ve topraklama düzenlemesini oluşturun.
- Sistem arıza koşullarını hesaplayın:Kesici konumundaki mevcut kısa devre akımını belirleyin.
- Sürekli yükü tanımlayın:Nominal akımı ve beklenen çalışma koşullarını oluşturun.
- Kesinti mimarisini seçin:Vakum teknolojisini ve uygun kesici konfigürasyonunu doğrulayın.
- Çalışma mekanizmasını tanımlayın:Gerekli yay veya elektromanyetik düzenlemeyi ve çalışma sırasını belirtin.
- Korumayı tanımlayın:CT'leri, voltaj girişlerini, röleleri, açma devrelerini ve kilitleri koordine edin.
- Fiziksel kurulumu tanımlayın:Sabit veya çekilebilir yapıyı, terminalleri, boyutları ve kablo arayüzlerini onaylayın.
- Site koşullarını inceleyin:Sıcaklık, nem, rakım, kirlilik, korozyon ve çevreye maruz kalma durumunu doğrulayın.
- Testi tanımlayın:Uygulanabilir rutin, tip, fabrika, saha ve devreye alma testlerini onaylayın.
- Kontrol belgeleri:Tüm çizimlerin, ayarların, spesifikasyonların ve sertifikaların aynı son konfigürasyonu açıkladığından emin olun.
Alıcılar onaydan önce ne talep etmelidir?
- Genel düzenleme çizimi:Genel boyutları, montajı, terminal konumlarını ve servis açıklıklarını onaylayın.
- Elektrik şeması:Açma, kapatma, yardımcı, kilitleme ve kontrol devrelerini onaylayın.
- İsim plakası verileri:Gerilimi, akımı, frekansı, kesme kapasitesini ve ilgili nominal özellikleri doğrulayın.
- Koruma arayüzü:CT, VT, röle, tetikleme ve iletişim arayüzlerini doğrulayın.
- Test belgeleri:Tedarik edilen tasarıma uygulanabilir rutin ve tip testi kayıtlarının kapsamını doğrulayın.
- Kurulum bilgileri:Kaldırma, taşıma, bağlantı, devreye alma ve bakım gereksinimlerini onaylayın.
Ayrıntılı bir teknik spesifikasyon, mühendislik, satın alma, üretim, devreye alma ve bakım ekipleri arasındaki belirsizliği azaltır. Ayrıca eksik arayüz bilgilerinin neden olduğu son aşama değişikliklerini önlemeye de yardımcı olur.
Sıkça Sorulan Sorular
Vakumlu Devre Kesicinin ana işlevi nedir?
Belirtilen normal ve arıza koşullarında orta gerilim elektrik devrelerini bağlar ve bağlantısını keser ve akımı keser. Kesinti süreci kapalı bir vakum kesicinin içinde gerçekleşir.
Elektrik arkını kesmek için neden vakum kullanılır?
Vakum, ark davranışının hava, yağ veya gaz kesintisinden farklı olduğu kontrollü bir dielektrik ortam sağlar. Kontak ayrılmasından ve akımın sıfırlanmasından sonra, vakum kesici, tasarlanan koşullar altında dielektrik dayanımını hızla geri kazanabilir.
Vakum kesici nedir?
Vakum kesici, sabit ve hareketli elektrik kontakları ve dahili koruyucu bileşenler içeren kapalı bir odadır. Kesici açıldığında gerçek akım kesintisini gerçekleştirir.
Devre kesici ile kontaktör arasındaki fark nedir?
Bir devre kesici, nominal kapasitesi dahilinde arıza akımlarını kesmek ve koruma fonksiyonları sağlamak üzere tasarlanmıştır. Bir kontaktör genellikle tanımlanmış çalışma koşulları altında yüklerin sık sık anahtarlanması için tasarlanmıştır ve normalde bir devre kesici ile aynı arıza giderme rolünü yerine getirmesi amaçlanmamıştır.
Vakum kesinti teknolojisi hangi voltaj seviyelerine hizmet edebilir?
Vakum kesintisi orta gerilim ekipmanlarında yaygın olarak kullanılmaktadır. Üreticinin tasarımına ve geçerli standarda bağlı olarak 10 kV, 12 kV, 24 kV, 36 kV, 40,5 kV gibi gerilim sınıfları ve diğer tanımlanmış değerler için özel ürünler tasarlanabilir.
Kısa devre kesme kapasitesi neden önemlidir?
Bir arıza çok yüksek akım üretebilir. Kesici, sistem geriliminde belirtilen arıza akımını kabul edilemez bir arıza olmadan kesebilmelidir. Gerekli derecelendirme, gerçek ağ kısa devre hesaplamasına dayanmalıdır.
Çalıştırma mekanizmasının rolü nedir?
Çalıştırma mekanizması kontakların açılıp kapanması için gerekli mekanik hareketi sağlar. Temas hareketini, hızı, kuvveti ve zamanlamayı kontrol eder ve dolayısıyla kesinti ve kapanma performansı üzerinde doğrudan etkiye sahiptir.
Yay mekanizmaları yaygın olarak kullanılıyor mu?
Evet. Orta gerilim kesicilerde yay ile çalışan mekanizmalar yaygın olarak kullanılmaktadır. Mekanik enerjiyi depolarlar ve komut verildiğinde açma veya kapama işlemini gerçekleştirmek için serbest bırakırlar.
Elektromanyetik mekanizmalar da kullanılabilir mi?
Evet. Bazı kesici tasarımları elektromanyetik çalışma mekanizmalarını kullanır. Seçim kesici mimarisine, kontrol gereksinimlerine, çalışma sırasına ve proje spesifikasyonuna bağlıdır.
Vakum kesiciler bakım gerektirmez mi?
Hayır. Vakum kesici yalıtılmıştır, bu da kesme bölmesi içindeki bakımı sınırlar, ancak kesicinin tamamı hâlâ uygun inceleme ve servis gerektiren mekanik mekanizmalar, terminaller, yardımcı kontaklar, kontrol devreleri, yalıtım yapıları ve diğer bileşenleri içerir.
Çalıştırma mekanizması hangi bakımı gerektirir?
Bakım, belirtilen yerlerde mekanik bağlantıların, yayların, yatakların, mandalların, bağlantı elemanlarının, yardımcı anahtarların, kontrol kablolarının ve yağlama noktalarının muayenesini içerebilir. Tam prosedür, üreticinin bakım belgelerine ve ekipmanın çalışma görevine uygun olmalıdır.
İç ve dış mekan vakum kesicileri arasındaki fark nedir?
İç mekan ürünleri normalde korumalı şalt veya elektrik odalarına entegre edilirken dış mekan ürünleri yağmura, sıcaklık değişikliklerine, güneş ışığına, kirliliğe ve diğer çevresel koşullara dayanacak şekilde tasarlanmıştır. Elektrik kesintisi ilkesi benzer olabilir ancak muhafaza ve yalıtım gereksinimleri farklıdır.
Geri çekilebilir kesici nedir?
Çekmeceli bir kesici, ekipman tasarımına göre şalt sisteminde bağlı, test ve izole edilmiş konumlar gibi tanımlanmış mekanik konumlar arasında hareket edebilir. Bu düzenleme, tanımlanmış kilitleme fonksiyonlarını korurken bakım ve test prosedürlerini destekleyebilir.
Kesici koruma rölesiyle nasıl çalışır?
Röle, akım trafolarından ve uygun olduğu durumlarda gerilim trafolarından elektriksel ölçümleri alır. Röle tanımlanmış bir anormal durumu tespit ettiğinde kesiciye bir açma sinyali gönderir. Açma bobini daha sonra kontakları açacak mekanizmayı harekete geçirir.
Akım trafoları neden önemlidir?
Akım trafoları koruma ve ölçüm için ölçekli akım sinyalleri sağlar. Oranları, doğrulukları, yükleri ve bağlantı düzenlemelerinin koruma rölesi ve genel elektrik sistemi ile koordine edilmesi gerekir.
Gerilim transformatörleri neden bazen kesiciyle birlikte kullanılır?
Gerilim transformatörleri ölçüm, koruma, senkronizasyon ve kontrol için ölçekli gerilim sinyalleri sağlar. Uygulamaya bağlı olarak koruma rölesi, bir arıza veya anormal çalışma durumunun mevcut olup olmadığını belirlemek için gerilim bilgisini akım bilgisiyle birlikte kullanabilir.
Birbirine bağlanmanın amacı nedir?
Kilitleme, tanımlanmış güvenli olmayan çalışma sıralarının önlenmesine yardımcı olur. Hücre tasarımına bağlı olarak gerekli koşullar sağlanana kadar kesici hareketini, topraklama ayırıcısının çalışmasını veya kapatma eylemlerini kısıtlayabilir.
Orta gerilim kesicilerle yaygın olarak hangi standartlar ilişkilendirilir?
IEC 62271, yüksek gerilim şalt ve kontrol cihazlarını kapsayan önemli bir standartlar ailesidir. Uygulanabilir kısım ekipman tipine ve tasarımına bağlıdır. Ulusal ve bölgesel gereklilikler de geçerli olabilir.
Rutin test ile tip testi arasındaki fark nedir?
İlgili üretim gerekliliklerine uygunluğu doğrulamak için üretilen birimler üzerinde rutin testler gerçekleştirilir. Tip testi, bir tasarımın performansını belirli test koşulları altında değerlendirir ve genellikle tasarım doğrulamanın bir parçası olarak gerçekleştirilir.
Kesici seçerken hangi teknik bilgiler sağlanmalıdır?
Önemli bilgiler; sistem voltajını, nominal akımı, frekansı, kısa devre seviyesini, izolasyon gerekliliklerini, kurulum yerini, sabit veya çekmeceli yapıyı, kontrol voltajını, koruma fonksiyonlarını, yardımcı kontakları, terminal düzenlemesini, çevre koşullarını ve geçerli standartları ve testleri içerir.
Kesici belirli bir şalt panosu için özelleştirilebilir mi?
Ürün ailesine bağlı olarak projeye özel gereksinimler; montaj boyutlarını, terminal düzenlemesini, kontrol voltajını, yardımcı devreleri, mekanizma konfigürasyonunu, koruma arayüzlerini ve tanımlanmış diğer teknik parametreleri içerebilir. Özelleştirilmiş konfigürasyonlar onaylanmış mühendislik belgeleri aracılığıyla kontrol edilmelidir.
Hangi endüstriler yaygın olarak vakum kesintisi teknolojisini kullanıyor?
Uygulamalar arasında kamu hizmeti dağıtımı, trafo merkezleri, endüstriyel tesisler, madencilik, yenilenebilir enerji tesisleri, ticari binalar, ulaşım altyapısı, su arıtma ve diğer orta gerilim elektrik tesisatları yer almaktadır.
Kesici ve şalt cihazı neden birlikte belirtilmelidir?
Kesicinin şalt sistemine mekanik ve elektriksel olarak uyması gerekir. Bara arayüzleri, kablo bağlantıları, kontrol devreleri, kilitler, koruma sistemleri, servis açıklıkları ve çevresel gerekliliklerin tümü panel konfigürasyonunun tamamına bağlıdır.
Daha İyi Kesici Seçimi Orta Gerilim Güç Dağıtımını Nasıl Güçlendirebilir?
Orta gerilim anahtarlama ekipmanı, bir elektrik ağı ile anormal koşulların kontrolünden sorumlu koruma sistemi arasındaki temel arayüzlerden biridir. Bir kesicinin sürekli yük akımı taşıması, güvenilir bir şekilde çalışması, tanımlanan arıza akımlarını kesmesi, elektriksel ve mekanik strese dayanması ve çevredeki kontrol mimarisiyle doğru şekilde iletişim kurması gerekir.
Vakum kesintisi bu gereksinimlerin çoğu için pratik bir temel sağlar. Yalıtılmış kesici, arkın söndürülmesi için kontrollü bir ortam oluşturur ve kompakt şalt sistemi yapısını destekleyebilir. Ancak vakumun kendisi ürünün tamamının yalnızca bir unsurudur.
Kontak sistemi, ekranlama düzeni, yalıtım destekleri, çalıştırma mekanizması, terminaller, kontrol devreleri, yardımcı kontaklar ve muhafazanın birlikte çalışması gerekir. Mekanik tutarlılık özellikle önemlidir çünkü açma ve kapama hareketi kesicinin işlevini yerine getireceği koşulları belirler.
Elektrik seçimi de aynı derecede önemlidir. Nominal voltaj ve akım başlangıç noktasını sağlar, ancak kısa devre akımı, yalıtım seviyesi, frekans, sıcaklık artışı ve çevre koşulları belirli bir konfigürasyonun gerçek ağa uyup uymadığını belirler.
Koruma sistemi başka bir katman ekler. Akım trafoları, gerilim trafoları, röleler, açma bobinleri, kontrol gücü, iletişim arayüzleri ve kilitler, elektrik sisteminin bir arızayı tespit ettiği ve ona tepki verdiği zinciri oluşturur.
Uygulama da önemli. Kamu hizmeti trafo merkezleri, endüstriyel tesisler, yenilenebilir enerji ağları, madencilik sahaları, ticari binalar, ulaşım altyapısı ve kritik tesislerin mutlaka aynı elektrik veya çevresel gereksinimlere sahip olması gerekmez.
Testler ve dokümantasyon nihai teknik temeli sağlar. Rutin testler, tip testleri, dielektrik değerlendirmeleri, mekanik dayanıklılık testleri, kısa devre testleri, sıcaklık artışı değerlendirmeleri, kurulum kontrolleri ve devreye alma prosedürlerinin tümü nihai ekipman konfigürasyonuna uygun olmalıdır.

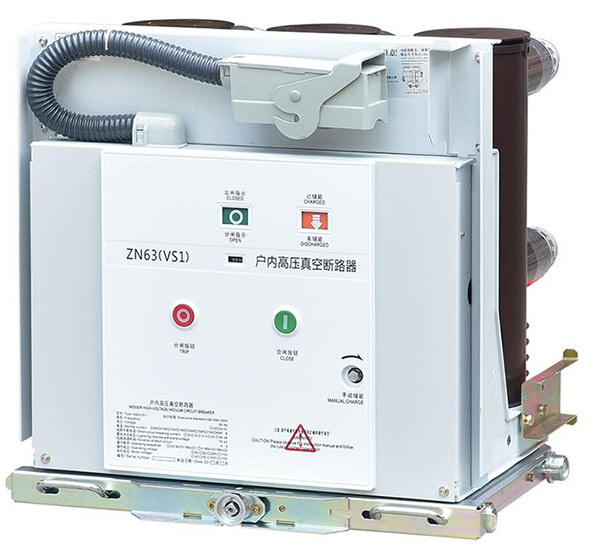

Doğru şekilde belirlenmişVakumlu Devre Kesicibu nedenle basit bir anahtarlama bileşeni değildir. Elektrik kesintisini, mekanik çalışmayı, algılamayı, kontrolü ve sistem güvenliğini birbirine bağlayan entegre orta gerilim koruma mimarisinin bir parçasıdır.
Projeniz için Orta Gerilim Kesici Konfigürasyonuna mı ihtiyacınız var?
Gelecekelektrik değerleri, işletim mekanizmaları, koruma arayüzleri, montaj düzenlemeleri ve projeye özel teknik gereksinimleri kapsayan konfigürasyonlarla kamu hizmeti, endüstriyel, yenilenebilir enerji, ticari ve altyapı uygulamalarına yönelik orta gerilim anahtarlama çözümlerini destekler. Başvuru detayları ve teknik tartışmalar için,bize Ulaşın.
