1.Üst Güvenlik. Tamamen yalıtılmış kapalı yapı (IP67), gelişmiş faz ayırma tasarımı, bağımsız faz anahtarı izleme - katı tedarik güvenliği standartlarını karşılar.
2.Tüm Çevreye Uyarlanabilir. Comewill fabrikasının yüksek kaliteli 12kV katı yalıtımlı şalt donanımı SF6 halka ana ünitesi, düşük/yüksek sıcaklık, yüksek rakım, yüksek nem, korozyon, alçakta bulunan, patlamaya dayanıklı bölgelerde çalışır; tedarik senaryosu sınırlaması yoktur.
3. Esnek ve Kullanışlı. Kolay genişletme/modifikasyon/değiştirme için standart modüler tasarım. Kompakt boyut taşımayı ve satın alma sonrası bakımı kolaylaştırır.
4. Çevre Dostu. SF6'yı epoksi reçineyle değiştirir; performansı ve yeşil tedarik uyumluluğunu dengeler.

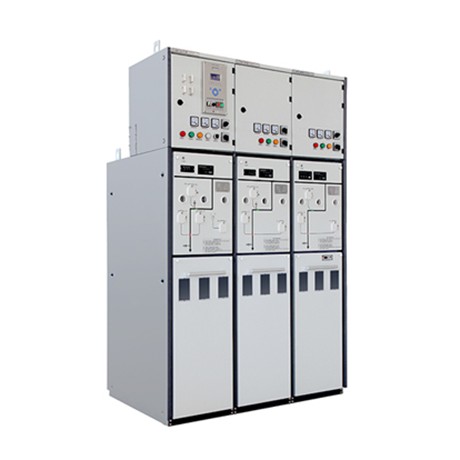

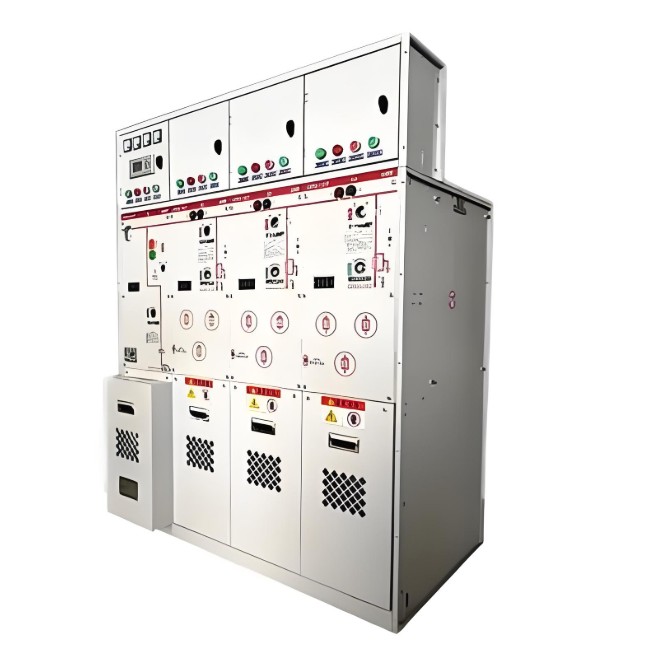

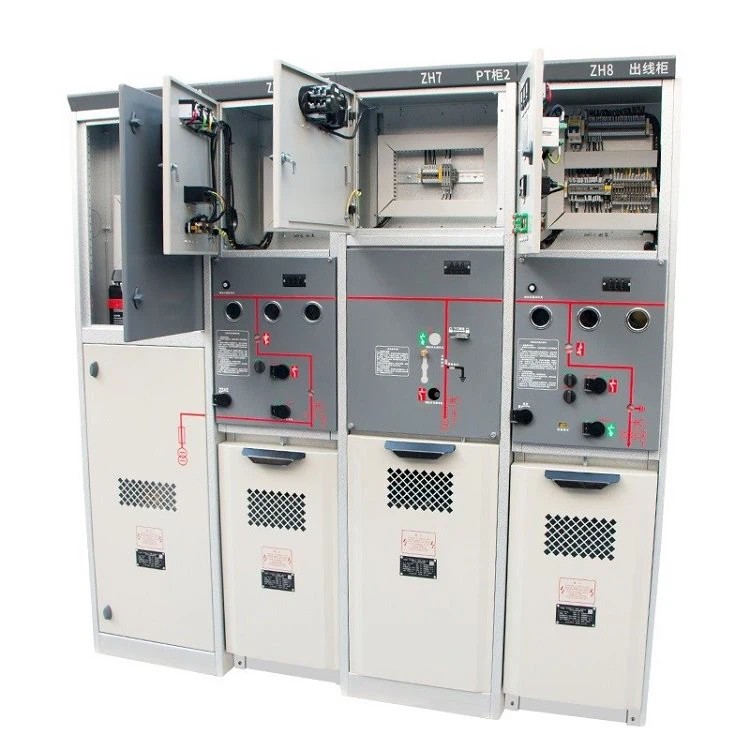

Çin malı 1.12kV katı yalıtımlı şalt cihazı SF6 ring ana ünitesi, yüksekliği 2000 metreyi aşmayan ortamlarda kullanıma uygundur.
2.-40°C ile +55°C arasındaki bağıl sıcaklık aralığında güvenilir bir şekilde çalışır.
3. %95'ten fazla olmayan ortalama günlük neme ve %90'dan fazla olmayan ortalama aylık neme dayanabilir.
4. 12kV katı yalıtımlı şalt cihazı SF6 halka ana ünitesinin tasarımı, Richter ölçeğine göre 8'e kadar sismik yoğunluğa dayanabilir.
| İsim | Birim | Yük anahtarı ünitesi | Kombine aparat ünitesi | Devre kesici ünitesi | |
| Nominal gerilim | kV | 12 | |||
| Nominal frekans | Hz. | 50 | |||
| Nominal akım | A | 630 | ≤125 | 630/1250 | |
| Nominal yalıtım seviyesi | Güç frekansı dayanım gerilimi (fazdan faza veya fazdan toprağa) | kV | 42 | ||
| Güç frekansı dayanım gerilimi (açık kontaklar arasında) | 48 | ||||
| Güç frekansı dayanım gerilimi (kontrol ve yardımcı devreler) | 2 | ||||
| Yıldırım darbe dayanım gerilimi (fazdan faza veya fazdan toprağa) | 95 | ||||
| Yıldırım darbe dayanım gerilimi (açık kontaklar arasında) | 110 | ||||
| Nominal kısa süreli dayanım akımı | Ana devre (4s/2s) | ka | 20/25 | — | 20/25 |
| Topraklama devresi(2'ler) |
|
17,4/21,7 | — | 17,4/21,7 | |
| Nominal tepe dayanım akımı | Ana devre | ka | 50/63 | — | 50/63 |
| Topraklama devresi | 43,5/54,3 | — | 43,5/54,3 | ||
| Nominal kısa devre kesme akımı | ka | — | 31.5 | 20/25 | |
| Nominal kısa devre yapma akımı | ka | 50/63 | 80 | 50/63 | |
| Nominal transfer akımı | A | — | 1600 | — | |
| Mekanik ömür | Yük anahtarı / devre kesici | Kez | 5000 | 5000 | 10000 |
| İzolasyon anahtarı / topraklama anahtarı | Kez | 3000 | 3000 | 3000 | |
| SF6 gazının nominal basıncı (20°C'de bağıl değer) | Nominal şarj basıncı | MPa | 0.035 | ||
| Min. fonksiyonel şarj basıncı | 0.02 | ||||
| Koruma sınıfı | Dolap gövdesi |
|
IP4X | ||
| Gaz kutusu |
|
IP67 | |||
| Yıllık bağıl gaz sızıntı oranı | %/Y | ≤0,05 | |||
