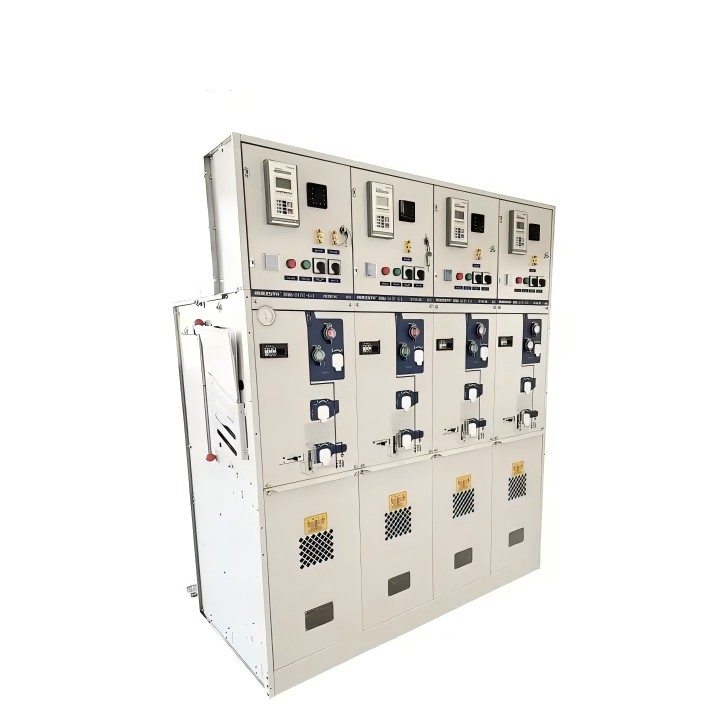

Kaliteli bir 24kV Halka Ana Ünite SF6 Gaz Yalıtımlı Şalt Cihazı mı arıyorsunuz? Comewill fabrikası çok yönlü, modüler bir RMU çözümü sunuyor. 24kV'a kadar anma gerilimi ve ‰0,25'in altındaki kaçak oranlarıyla şalt sistemimiz vakum/SF6 devre kesicileri ve 3 istasyonlu yük anahtarlarını entegre eder.
Robot Lazer Kaynak Teknolojisi: Mikroskobik çatlaklara eğilimli olan manuel kaynağın aksine, SF6 "hava yastıklarımız" (gaz tankları) hassas robot teknolojisi kullanılarak kapatılmıştır. Bu, standart gereklilikleri önemli ölçüde aşan, yılda ≤0,25‰'lik bir sızıntı oranı sağlar.
Uzun Elektrik Ömrü: Yük Anahtarları: Sık anahtarlama işlemleri için en yüksek derece olan E3 seviyesine ulaşın.
Devre Kesiciler: Sık sık kontak değiştirmeye gerek kalmadan sağlam kısa devre kesme performansı sağlayarak E2 seviyesine ulaşın.
Çevresel Dayanıklılık: IP67 derecesine sahip birincil yüksek voltaj bileşenleri, toza ve geçici olarak suya batırılmaya karşı tamamen korunur; bu da 24kV Halka Ana Ünite SF6 Gaz Yalıtımlı Şalt Cihazını nemli kıyı alanları veya tozlu endüstriyel tesisler için mükemmel kılar.
Operasyonel Güvenlik: Gaz basıncı 1,4 bar ile kesin olarak sınırlandırılmıştır ve 3 istasyonlu yük anahtarı tasarımı, tip test raporlarıyla tamamen doğrulanan net "Kapalı-Açık-Toprak" konumlandırmasını sağlar.
*SF6 yalıtım halkası ana ünitesi
* Bina içi orta gerilim dağıtım şalt sistemi
*Nominal voltaj: 3,3kV, 6kV, 10kV, 11kV, 12,5kV, 13,8kV, 15kV, 17kV, 22kV, 24kV, 33kV, 36kV, 40,5kV.
*Yerde ayakta
*Yıllık kaçak oranı ≤0,25‰/yıl
*20°C'de SF6 gaz basıncı 0,4 bardır (bağıl basınç)
*Standart: IEC, ANSI, GB
| Nominal gerilim | kV | 12 | 17,5 | 24 | 36 |
| Güç frekansı dayanım gerilimi | kV | 281) | 38 | 50 | 70 |
| Darbe dayanım gerilimi | kV | 95 | 95 | 125 | 170 |
| Nominal normal akım | A | 630 | 630 | 630 | 630 |
| Kırma kapasiteleri: |
|
|
|
|
|
| – aktif yük | A | 630 | 630 | 630 | 630 |
| – kapalı döngü | A | 650 | 650 | 650 | 630 |
| – yüksüz kablo şarjı | A | 140 | 140 | 140 | 20 |
| – toprak arızası | A | 205 | 160 | 160 | 60 |
| – toprak arıza kablosu şarjı | A | 117 | 91 | 91 | 35 |
| Kapasite yapma | ka | 62.5 | 52.5 | 52.5 | 50 |
| Kısa süreli akım 3 sn. | ka | 25 | 21 | 21 | 20 |
| Mekanik operasyon sayısı | 1000 kapatma/açma kılavuzu | ||||
| Topraklama anahtarı | |||||
| Nominal gerilim | kV | 12 | 17,5 | 24 | 36 |
| Güç frekansı dayanım gerilimi | kV | 281) | 38 | 50 | 70 |
| Darbe dayanım gerilimi | kV | 95 | 95 | 125 | 170 |
| Kapasite yapma | ka | 62.5 | 50 | 50 | 50 |
| Kısa süreli akım 3 sn. | ka | 25 | 21 | 21 | 20 |
| Mekanik operasyon sayısı | 1000 kapatma/açma kılavuzu | ||||
42kV güç frekansı dayanım voltajıyla mevcuttur
| Anahtar ayırıcı | |||||
| Nominal gerilim | kV | 12 | 17,5 | 24 | 36 |
| Güç frekansı dayanım gerilimi | kV | 282) | 38 | 50 | 70 |
| Darbe dayanım gerilimi | kV | 95 | 95 | 125 | 170 |
| Nominal normal akım | A | 200 | 200 | 200 | 630 |
| Kırma kapasiteleri: |
|
|
|
|
|
| – yüksüz transformatör | A | 20 | 20 | 20 | 630 |
| Kapasite yapma | ka | 1) | 1) | 1) | 50 |
| Mekanik operasyon sayısı | 1000 kapatma/açma kılavuzu | ||||
| Topraklama anahtarı | |||||
| Nominal gerilim | kV | 12 | 17,5 | 24 | 36 |
| Güç frekansı dayanım gerilimi | kV | 282) | 38 | 50 | 70 |
| Darbe dayanım gerilimi | kV | 95 | 95 | 125 | 170 |
| Kapasite yapma | ka | 12.5 | 12.5 | 12.5 | 50 |
| Kısa süreli akım 1 sn. | ka | 5 | 5 | 5 | 20 |
| Mekanik operasyon sayısı | 1000 kapatma/açma kılavuzu | ||||
1) Yüksek gerilim sigortalarıyla sınırlıdır
2) 42kV güç frekansı dayanım voltajıyla mevcuttur
| Anahtar ayırıcı | |||||
| Nominal gerilim | kV | 12 | 17,5 | 24 | 36 |
| Güç frekansı dayanım gerilimi | kV | 281) | 38 | 50 | 70 |
| Darbe dayanım gerilimi | kV | 95 | 95 | 125 | 170 |
| Nominal normal akım | A | 200/6302) | |||
| Kırma kapasiteleri: |
|
|
|
|
|
| – kısa devre kesme akımı | ka | 21 | 16 | 16 | 20 |
| Kapasite yapma | ka | 52.5 | 40 | 40 | 50 |
| Kısa süreli akım 3 sn. 3) | ka | 21 | 16 | 16 | 20 |
| Mekanik operasyon sayısı | 2000 kapatma/açma kılavuzu | ||||
| İşlem sırası | O – 3 dk – CO – 3 dk – CO | ||||
| Aşağı yönde topraklama anahtarı | |||||
| Nominal gerilim | kV | 12 | 17,5 | 24 | 36 |
| Güç frekansı dayanım gerilimi | kV | 281) | 38 | 50 | 70 |
| Darbe dayanım gerilimi | kV | 95 | 95 | 125 | 170 |
| Kapasite yapma | ka | 52.5 | 40 | 40 | 50 |
| Kısa süreli akım 3 sn. | ka | 21 | 16 | 16 | 20 |
| Mekanik operasyon sayısı | 1000 kapatma/açma kılavuzu | ||||
1) 42kV güç frekansı dayanım voltajıyla mevcuttur
2) Kullanılan burcun türüne bağlıdır
3) Arayüz A – 12,5kA/1s, arayüz B – 16kA/1s
S1: RMU seriniz için maksimum nominal voltaj nedir?
C: Amiral gemisi modelimiz 24kV ünite olsa da, yelpazemiz çeşitli uluslararası şebeke gereksinimlerini karşılamak için 3,3kV'tan 40,5kV'a kadar olan değerleri kapsar.
S2: Vakumlu ve SF6 Devre Kesiciler arasında seçim yapabilir miyim?
C: Evet. "V" dolabımızda her iki seçeneği de sunuyoruz. Vakumlu kırıcılar az bakım gerektirmesi nedeniyle sıklıkla tercih edilirken, SF6 kırıcılar ise belirli yük ve çevresel ihtiyaçlara göre mevcuttur.
S3: Gaz basıncının güvende kalmasını nasıl sağlıyorsunuz?
C: 0,4 bar (20°C'de) bağıl basınç ve 1,4 bar maksimum limit kullanıyoruz. Her ünitede uzaktan izleme ve alarmlar için yardımcı kontaklara sahip bir basınç göstergesi bulunur.
S4: Ekipman zorlu dış ortamlara uygun mu?
C: Evet. RMU bir iç mekan tasarımı olsa da çekirdek SF6 tankı IP67 derecesine sahiptir. Uygun bir dış mekan büfesine (kompakt trafo merkezi) yerleştirildiğinde, yüksek nemli veya yüksek kirliliğe sahip alanlarda gelişir.
