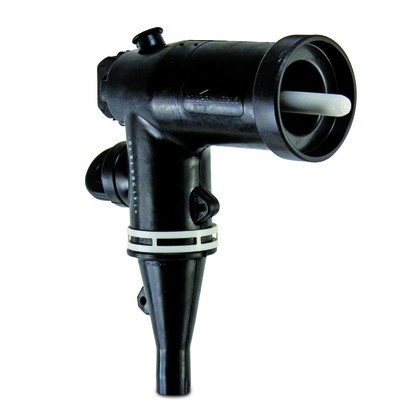

Profesyonel bir üretici olarak Comewill, dağıtım sisteminin verimli bağlantı gereksinimlerini karşılayabilecek, güvenilir bir yapıya ve güçlü uyarlanabilirliğe sahip, yüksek kaliteli 15KV 200A yük ayırıcı dirsek konnektörü sunmak istemektedir. Güç mühendisliği tedarikinde güvenlik ve pratikliği birleştiren yüksek kaliteli bir seçimdir.
Kalıplanmış dış koruma: Kabuk 1/8 inç kalınlığındadır ve peroksitle kürlenen EPDM iletken kılıf aşınmaya dayanıklıdır ve yüksüz tasarımın ayrılmaz bir parçasıdır.
EPDM izolasyonu: Yüksek ortam sıcaklıklarında uzun servis ömrü sağlamaya yardımcı olan, iyi stres gevşeme özelliklerine sahip peroksit kürleme işlemi. Bu malzeme tüm katı dielektrik kablo izolasyonu ve ekranlaması ile uyumludur.
Kalıplanmış iletken ekler: Elektrik stresini kontrol etmek ve sıkıştırma konnektörleri için koruma sağlamak için kullanılır.
Çalışma gözü: Enerji verildiğinde (yük altında) uygun bir sıcak çubuk aletinin açılıp kapanmasına izin verecek şekilde tasarlanmıştır. 500 lb statik gerilime ve 10 ft lb burulma momentine dayanacak şekilde yapılmıştır
Sıkıştırma Pabucu: Tip A konnektörler için ANSI C119.4'ün tüm gereksinimlerini karşılar.
Test noktası: Arıza devresi göstergelerinin kurulumunu destekleyin. Bu nokta, yüksek empedanslı ekipmanlarla kullanıldığında voltaj varlığı göstergesi olarak ikiye katlanır.
Kablo girişi: Kablo izolasyon koruyucu katmanını genişletmek ve dahili voltaj stresini kontrol etmek için kullanılan yarı iletken kauçuk katman; kablo yalıtım yüzeyine sıkı uyumu, yeterli kaçak mesafesi ve dielektrik dayanımı sağlar.
Topraklama sekmesi: Parazitsiz yapılar sağlamak için drenaj kablolarını bağlamanın bir yolunu sağlar.
Beyaz-siyah-beyaz ID bandı: Üç fazlı anahtarlama işlemine ve 3 Ø arıza kapatma derecesine sahip tanımlama dirseği.
Operatör Arayüzü: IEEE standartlarına göre üretilen herhangi bir bileşeni eşleştirmek için kullanılır.
Kilitleme halkası: Dirseği eşleşen ürüne sabitler. Uygulanan gerilim, burç eki birleşme oluğundan ayrılmanın başlangıç değerini aştığında, hızlı bir bağlantı kesme sağlamak için yük kesme anahtarı tetiklenir.
Yük ayırma probu: Düzgün akım yolu sağlamak ve kararlı yük açma/kapama işlemini desteklemek için kalaylı bakırdan yapılmıştır.
| ⚫ Gerilim sınıfı: | 15KV |
| ⚫ Maksimum Derecelendirme Aşamadan Aşamaya: | 14,4kV |
| ⚫ Fazdan Toprağa Maksimum Derecelendirme | 8.3kV |
| ⚫ AC 1 Dakika Dayanımı: | 34kV |
| ⚫ DC 15 Dakika Dayanım: | 53 kV, ≤10 pC |
| ⚫ BIL ve Tam Dalga Kreti: | 95kV |
| ⚫ Minimum Korona Gerilim Seviyesi: | 11kV |
| ⚫ Sürekli: | 200 amper rms |
| ⚫ Anahtarlama: | 14,4kV'de 200amp rms'de 10 İşlem |
Temel güçlü yönler
15KV 200A yük ayırıcı dirsek konektörünün güvenli yük bağlantısının kesilmesi ve değiştirilmesi, harici araçlara ihtiyaç duymadan, rahat ve verimli çalışmayla gerçekleştirilebilir;
Operatörlerin güvenliğini her açıdan sağlamak için tamamen korumalı ve suya daldırılabilir bir tasarımın benimsenmesi;
15KV 200A yük ayırıcı dirsek konektörü, güçlü uyumlulukla IEEE 386 standardına uygun diğer konektörlerle değiştirilebilir;
Farklı kullanım ihtiyaçlarını karşılamak için yük ayırma parçaları, yalıtımlı fişler ve topraklama manşonları dahil isteğe bağlı aksesuarlar sağlayın.
Kutu tipi transformatörler ve şalt
Yeraltı kablo hendek sistemi
Dağıtım kabloları için yükseltici kutup (dağıtım kabloları için dikey kutup)
Rüzgar enerjisi, güneş enerjisi ve endüstriyel dağıtım sistemleri
Bu kaliteli 15KV 200A yük ayırıcı dirsek konektörü, sağlam ve dayanıklı yapısal tasarımı ve istikrarlı ve güvenilir performansıyla modern orta gerilim dağıtım sistemleri için güvenli ve verimli bir çözüm sunar.
