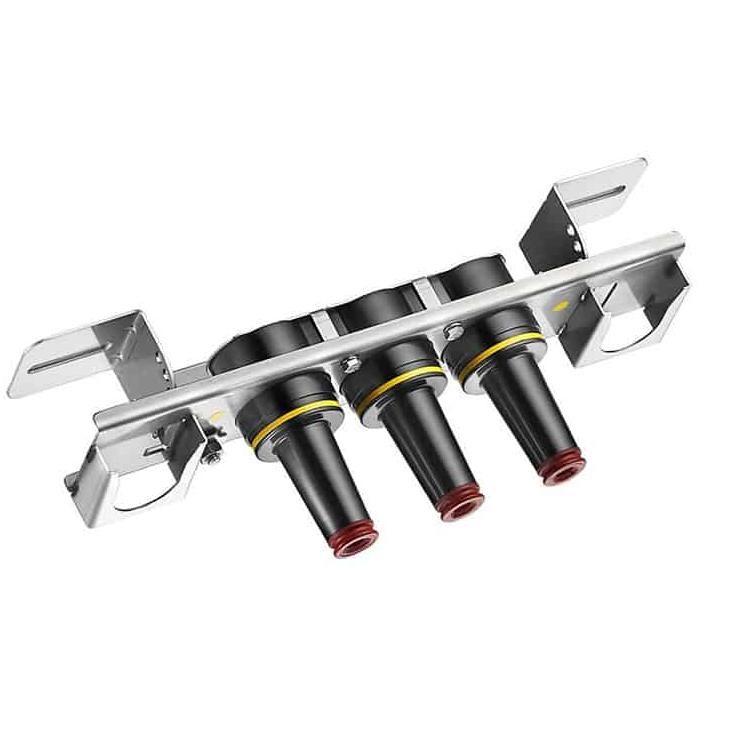

15KV 200A Yük Ayırıcı Bağlantı Noktası

Comewill fabrikasının 15KV 200A Yük Kesme Bağlantısı, koşullar ne olursa olsun güvenilir, tutarlı performans sağlayan tamamen bakır akım taşıma yoluna sahiptir.
IEEE Standardı 386 gereksinimlerini tamamen karşılar ve rakiplerin ürünleriyle ve aynı zamanda IEEE Standardı 386 ile uyumlu olan diğer eşleşen bileşenlerle tamamen değiştirilebilir. Eşleşen parçalarla kurulduğunda bu yük ayırma bağlantısı, yük ayırma uygulamaları için ideal olan tamamen korumalı bir bağlantı sunar.

15KV 200A Yük Ayırıcı Bağlantı Nedir?

15KV 200A Yük Ayırma Bağlantısı, güç dağıtım sistemlerinde 15kV yer altı kablolarını güvenli bir şekilde bağlamak, dallandırmak ve bölümlere ayırmak ve aynı zamanda yük ayırma (canlı anahtarlama) çalışmasına izin vermek için kullanılan bir orta gerilim kablo bağlantı cihazıdır. Tipik olarak dahili olarak birbirine bağlanan birden fazla 200A arabirimi (2, 3 veya 4 yol gibi) içerir ve esnek döngü, bağlantı veya ekleme yapılandırmalarına olanak tanır. IEEE Standardı 386'ya uygun olarak üretilmiş olup, yastığa monteli transformatörlerde, şalt cihazlarında ve yer altı kasası uygulamalarında tamamen korumalı, emniyetli ve güvenilir çalışma sağlar.

ÜRETİM TESTLERİ

IEEE/ANSI Standardı 386'ya uygun olarak yürütülen testler.
Minimum Korona Gerilim Seviyesi – 11 kV
AC 1 Dakika Dayanımı – 34 kV

Chardon üretim süreci gereksinimlerine uygun olarak gerçekleştirilen testler:
Fiziksel Muayene
Periyodik Diseksiyon
Periyodik X-ışını Analizi

GERİLİM DEĞERLERİ
Gerilim Sınıfı 15 kV
Maks. Derecelendirme Fazdan Faza 14,4 kV
Maks. Derecelendirme Fazdan Toprağa 8,3 kV
AC 1 Dakika Dayanım 34 kV
DC 15 Dakika Dayanım 53 kV
BIL ve Tam Dalga Crest 95 kV
Minimum Korona Gerilim Seviyesi 11 kV
GÜNCEL DERECELER
Sürekli: 200 amper rms
Anahtarlama: 14,4 kV'de 200 amper rms'de 10 işlem
Arıza Kapatma: 10 ardışık başarılı anahtarlama işleminden sonra 0,17 saniye boyunca 14,4 kV'de 10.000 amper rms simetrik
Kısa Süre:
• 0,17 s için 10.000 amper rms simetrik
• 3,0 s için 3.500 amper rms simetrik

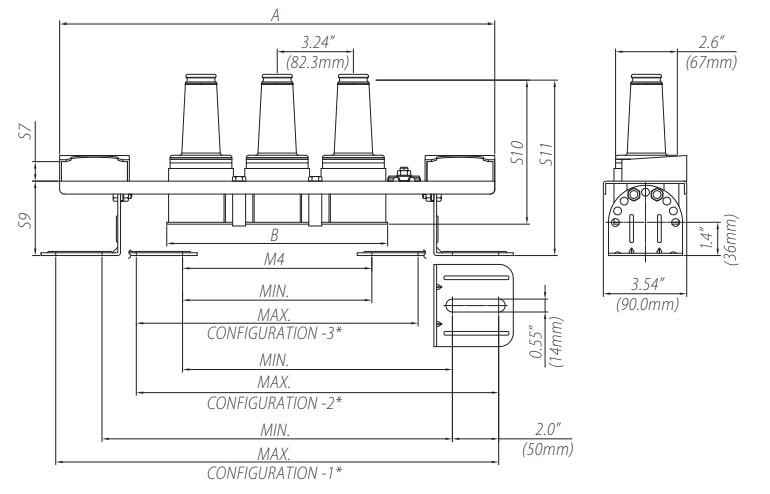

Braket Boyut Bilgisi ile Bağlantı

Yük Ayırma Operasyon Adımları

1. Kelepçe çubuğunu çekme halkasına sağlam bir şekilde sabitleyin.
2. Herhangi bir çekme kuvveti uygulamayın; dirsek ile burç arasındaki yüzey sürtünmesini kırmak için konektörü saat yönünde hafifçe çevirin.
3. Konektörü hızlı ve sert bir hareketle doğrudan burçtan dışarı çekin. Konektörü herhangi bir zemin düzleminden uzak tuttuğunuzdan emin olun.
4. Konektörü, aksesuarın kullanım talimatlarını izleyerek uygun aksesuar cihazına yerleştirin.
5. Açıkta kalan herhangi bir enerjili burcun üzerine yalıtımlı bir koruyucu kapak (sistem topraklamasına bağlı drenaj teli ile birlikte) koymak için bir kelepçe çubuğu kullanın.

SSS

15KV 200A Yük Ayırma Kavşağının ana işlevi nedir?
Enerjilendirilmiş dağıtım sistemlerinde güvenli yük ayırma anahtarlamasına izin verirken orta gerilim kablolarını bölümlendirmek, döngüye almak, bağlamak veya birleştirmek için kullanılır.
Diğer markalarla uyumlu mu?
Evet, IEEE Standardı 386™ ile tamamen uyumludur ve diğer uyumlu ayrılabilir yalıtımlı konnektör sistemleriyle tam olarak değiştirilebilirlik sağlar.
Yer altı tesisatlarında kullanılabilir mi?
Kesinlikle. Nem, toz ve alan kısıtlamalarının yaygın olduğu yastığa monteli ekipmanlar ve yeraltı kasası uygulamaları için özel olarak tasarlanmıştır.
15KV 200A Yük Ayırma Bağlantısı hangi güvenlik özelliklerini sağlar?
Güvenli anahtarlama için tamamen korumalı EPDM yalıtımı, kontrollü yük ayırma işlemi, yüksek darbe dayanım kapasitesi ve kararlı ark kesintisi performansı sunar.
