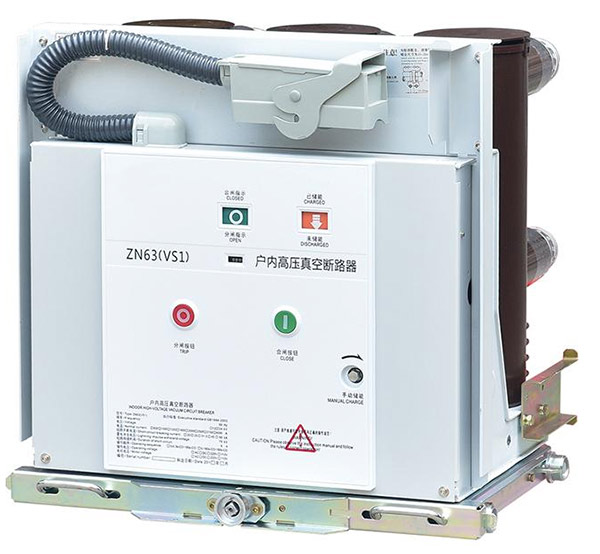

Vakumlu Devre Kesici (VCB)Modern orta gerilim güç dağıtımında kritik bir cihaz. Vakumda ark sönmesinin temel fiziğini araştırıyoruz, vakum kesiciden çalıştırma mekanizmasına kadar temel bileşenleri parçalara ayırıyoruz ve SF₆ teknolojisiyle ayrıntılı, pratik bir karşılaştırma sunuyoruz. Makale ayrıca tümü endüstri mühendisliği ilkelerine dayanan temel uygulama alanlarını, seçim kriterlerini ve en iyi bakım uygulamalarını özetlemektedir. Profesyonel olarakÇin merkezli üretici ve tedarikçi, Gelecekdünya çapındaki endüstriyel, ticari ve kamu hizmetleri projeleri için güvenilirliği, uzun ömürlülüğü ve çevresel sorumluluğu birleştiren yüksek kaliteli, özelleştirilebilir VCB çözümleri sunar.
The Vakumlu Devre Kesici (VCB)trafo merkezlerinde, endüstriyel tesislerde ve ticari tesislerde birincil koruyucu cihaz olarak hizmet vererek güvenilir orta gerilim güç dağıtımının temel taşı haline geldi. Petrol, hava veya SF₆ gazına dayanan eski teknolojilerin aksine VCB, bir arıza sırasında kontaklar ayrıldığında oluşan arkı söndürmek için yüksek vakumlu bir ortam kullanır. Bu yöntem, anahtarlama hızı, operasyonel güvenilirlik ve çevre güvenliği açısından belirgin avantajlar sunarak 3 kV'tan 36 kV'a kadar uygulamalar için tercih edilen seçenek haline geliyor.
Modern elektrik altyapısı, yalnızca stres altında performans gösteren değil aynı zamanda onlarca yıllık hizmet süresi boyunca minimum düzeyde müdahale gerektiren ekipmanlar gerektirir. VCB'ler, diğer kesici türlerine kıyasla bakım aralıklarını önemli ölçüde azaltan ömür boyu yalıtımlı kesicileri ve sağlam mekanik tasarımları sayesinde bu zorluğun üstesinden gelir.GelecekDeneyimli bir Çin üreticisi olarak, tropik nemden endüstriyel tozlu ortamlara kadar çok çeşitli çalışma koşullarında tutarlı performans sunmak üzere tasarlanmış VCB'lerin üretiminde uzmanlaşmıştır.
Bu makale, VCB teknolojisine orijinal bir teknik bakış açısı sunarak, çalışmasını yöneten mühendislik ilkelerine, uzun ömürlülüğünü sağlayan kritik bileşenlere ve mühendislerin yeni veya retrofit projeleri için bu cihazları seçerken ve belirlerken dikkate alması gereken pratik faktörlere odaklanıyor.
Her VCB'nin temelinde temel bir fiziksel prensip yatar: bir elektrik arkının yüksek vakumda kendini sürdürememesi. Arıza koşulları altında kesicinin kontakları parçalandığında akım, iyonize metal buharı boyunca bir yol tutmaya çalışır. Bununla birlikte, kesici 10⁻⁴ Pa'nın altındaki bir basınca boşaltıldığı için moleküllerin ortalama serbest yolu son derece uzundur ve iyonizasyon için mevcut parçacıklar azdır.
Oluşan ark neredeyse tamamen temas yüzeylerinden metalik buhar plazması olarak mevcuttur. Akım AC döngüsünde doğal olarak sıfırdan geçerken, bu buhar neredeyse anında daha soğuk temas yüzeyleri ve çevredeki ark koruyucuları üzerinde yoğunlaşır. Bu hızlı yoğunlaşma - şu şekilde bilinir:dielektrik geri kazanımı— Arkın tekrar çarpmasını önleyerek arızayı yarım döngü içerisinde etkili bir şekilde temizler. Sürecin tamamı temiz, sessizdir ve minimum temas erozyonu üreterek VCB'nin genellikle 5.000 tam yükte çalışmayı aşan yüksek elektrik dayanıklılığına katkıda bulunur.
Daha da önemlisi, vakum kesicinin tasarımı arkın konsantre ve dağınık kalmasını sağlayarak seramik kaplamaya zarar verebilecek sıcak noktaları önler. Eksenel veya radyal manyetik alan kontakları gibi özel kontak geometrilerinin kullanılması ark hareketini daha da kontrol eder ve eşit aşınma sağlar, böylece kesicinin işlevsel ömrünü uzatır. Bu ark söndürme prensibi, VCB'leri, diğer teknolojilerin daha hızlı bozulacağı motor başlatma veya kapasitör grubu anahtarlaması gibi sık anahtarlama görevleri için olağanüstü uygun kılan şeydir.
Orta gerilim uygulamaları için vakum ve SF₆ teknolojisi arasındaki seçim yaygın bir mühendislik kararıdır. Her ikisi de olgun teknolojilerdir ancak özellikleri proje öncelikleriyle farklı şekilde uyumludur. Aşağıdaki tablo, harici tedarikçi verilerine dayanmadan, operasyonel ve çevresel faktörlere dayalı orijinal, ayrıntılı bir karşılaştırma sunmaktadır.
| Parametre | Vakumlu Devre Kesici (VCB) | SF6 Devre Kesici |
|---|---|---|
| Kesinti Ortamı | Vakum (dielektrik dayanım ~10⁷ V/m) | Basınçta SF₆ gazı (tipik olarak 5–7 bar) |
| Tipik Gerilim Sınıfı | 3 kV – 36 kV (birincil orta gerilim) | 3 kV – 800 kV+ (MV'den EHV'ye kadar kapsar) |
| Çevresel Etki | Sıfır emisyon; sera gazı etkisi yok | Yüksek GWP (23.500x CO₂); sıkı kullanım ve geri dönüşüm gerektirir |
| Erozyon ve Yaşam ile iletişime geçin | Düşük erozyon; 30 tam arızaya veya 5.000'den fazla anahtarlama işlemine kadar elektriksel ömür | Orta derecede erozyon; Gaz ayrışma ürünleri yönetim gerektirir |
| Bakım Rejimi | Asgari düzeyde; kesiciler ömür boyu mühürlenmiştir; yalnızca mekanizma yağlaması | Periyodik gaz yoğunluğu kontrolleri; nem ve yan ürün izleme |
| Çalışma Mekanizması | Yaylı veya manyetik aktüatör – düşük enerji gereksinimi | Yaylı, hidrolik veya pnömatik – genellikle daha yüksek enerji |
| Tipik Güçlü Yönler | Sık değiştirme, az bakım, çevreye duyarlı | Yüksek gerilim, kompakt kurulumlar ve yüksek arıza akımı kapasitesi için mükemmel |
Bu karşılaştırma, VCB'lerin çevresel sorumluluğun, sık çalışmanın ve düşük yaşam döngüsü maliyetlerinin kritik olduğu uygulamalarda özellikle güçlü olduğunu göstermektedir. Orta gerilim şebekeleri için sürdürülebilir, yüksek performanslı bir çözüm arayan kamu hizmetleri ve endüstriyel kullanıcılar için VCB'ler ilgi çekici bir teknoloji seçeneği sunuyor.Gelecekbu doğal avantajlardan yararlanan VCB'ler üreterek hem iç hem de dış mekan kullanımı için 12kV'tan 40,5kV'a kadar bir ürün yelpazesi sunuyor.
VCB, her biri güvenilir operasyonun sağlanmasında kritik bir rol oynayan, hassas şekilde tasarlanmış bileşenlerin bir araya getirilmesidir. En hayati iki parça vakum kesici ve çalıştırma mekanizmasıdır.
Vakum kesici, sabit ve hareketli kontakları içeren, hava geçirmez şekilde kapatılmış bir seramik silindirdir. Seramik malzeme (genellikle alümina) mükemmel dielektrik yalıtım ve mekanik dayanım sağlar. İçeride metal bir körük, hareketli kontağı harici çalıştırma çubuğuna bağlayarak eksenel harekete izin verirken vakum contasını korur. Gelişmiş bir koruma sistemi, metal buharını yoğunlaştırmak ve seramik iç yüzey üzerinde birikmesini önlemek için kontakları çevreleyerek cihazın kullanım ömrü boyunca yalıtım bütünlüğünü korur. Tipik olarak bir bakır-krom alaşımı olan kontak malzemesi, kaynağa karşı direnci ve endüktif yük anahtarlaması için önemli olan düşük kesme akımını muhafaza etme kabiliyeti nedeniyle seçilir.
Çalıştırma mekanizması, kontakların hassas ve hızlı bir şekilde açılıp kapanmasını sağlayan itici gücü sağlar. Yayla çalıştırılan mekanizmalar, açma sırasında güvenilirlikleri ve harici güç kaynaklarından bağımsız olmaları nedeniyle VCB'lerde en yaygın olanıdır. Enerji, kapatma yayında (manuel veya motorlu şarj sistemi aracılığıyla) depolanır ve bir açma sinyali alındığında serbest bırakılır. Bu depolanmış enerji tasarımı, kontrol voltajından bağımsız olarak kesicinin tutarlı hız ve kuvvetle açılmasını sağlar. Diğer seçenekler arasında, daha az hareketli parçayla daha basit bir mekanik tasarım sunan, kalıcı mıknatıslar ve mandallama için bir bobin kullanan manyetik aktüatörler yer alır. Comewill'in VCB'leri, minimum ayarlamayla binlerce operasyon için tasarlanmış CT serisi gibi sağlam mekanizmalarla donatılmıştır.
VCB'ler kurulum ortamlarına ve spesifik operasyonel taleplere göre kategorilere ayrılır. İki ana tür şunlardır:
Anahtar uygulama alanları şunları içerir:
Geniş portföyümüzle,Gelecekhem iç hem de dış mekan uygulamaları için VCB'ler tedarik ederek, belirli müşteri gereksinimlerini ve proje standartlarını karşılamak için özelleştirme sunar.
Belirli bir proje için doğru VCB'yi seçmek, hem sistem parametrelerinin hem de çalışma koşullarının kapsamlı bir şekilde değerlendirilmesini gerektirir. Aşağıdaki kriterler sağlam bir satın alma kararının temelini oluşturur:
Mühendisler ve satın alma ekipleri, bu kriterleri dikkatli bir şekilde değerlendirerek, yalnızca acil teknik gereksinimleri karşılamakla kalmayıp aynı zamanda uzun vadeli güvenilirlik ve maliyet etkinliği de sağlayan bir VCB belirleyebilir.Gelecekönemli uluslararası standartlara uygun ürünler sunarak müşterilerin bu seçenekler arasında gezinmesine yardımcı olmak için ayrıntılı teknik destek sağlar.
Birincil avantajı, vakumda akımın sıfırlanmasından hemen sonra arkı söndürme ve hızlı dielektrik geri kazanımı sağlama yeteneğinde yatmaktadır. Bu, çok kısa ark süreleri, daha az kontak erozyonu ve minimum bakım ile sonuçlanır ve bu da onu orta gerilim sistemleri için oldukça güvenilir kılar.
VCB'ler öncelikle orta gerilim uygulamaları için tasarlanmıştır ve yaklaşık 3 kV'tan 36 kV'a kadar bir aralığı kapsar. Bu, onları dağıtım ağları ve endüstriyel güç sistemleri için standart seçim haline getirir.
VCB'ler, kesinti ortamı olarak sera gazı etkisi olmayan bir vakum kullandıklarından önemli bir çevresel avantaja sahiptir. Buna karşılık, SF₆ gazı çok yüksek bir Küresel Isınma Potansiyeline (GWP) sahiptir ve dikkatli kullanım ve kullanım ömrü sonu geri dönüşüm prosedürlerini gerektirir.
En kritik iki bileşen vakum kesici (sızdırmaz kontaklar) ve çalıştırma mekanizmasıdır. Kesicinin kontak malzemesi ve koruması elektrik ömrünü belirlerken, mekanizmanın tasarımı ve malzeme kalitesi mekanik dayanıklılığı belirler.
Evet, VCB'ler motor çalıştırma, kapasitör grubu değiştirme ve ark ocağı kontrolü gibi sık kullanılan anahtarlama görevleri için son derece uygundur. Sağlam tasarımları ve düşük temas erozyonu, çok sayıda güvenli çalışmaya olanak tanır.
VCB'ler çok az bakım gerektirir. Birincil görevler, uygun yağlama için çalıştırma mekanizmasının periyodik olarak incelenmesini, mekanik göstergelerin kontrol edilmesini ve kesicinin herhangi bir hasar belirtisi açısından görsel olarak incelenmesini içerir. Kesicilerin kendileri ömür boyu yalıtılmıştır ve normal servis koşulları altında gazın yeniden doldurulmasını veya kontak değişimini gerektirmezler.
