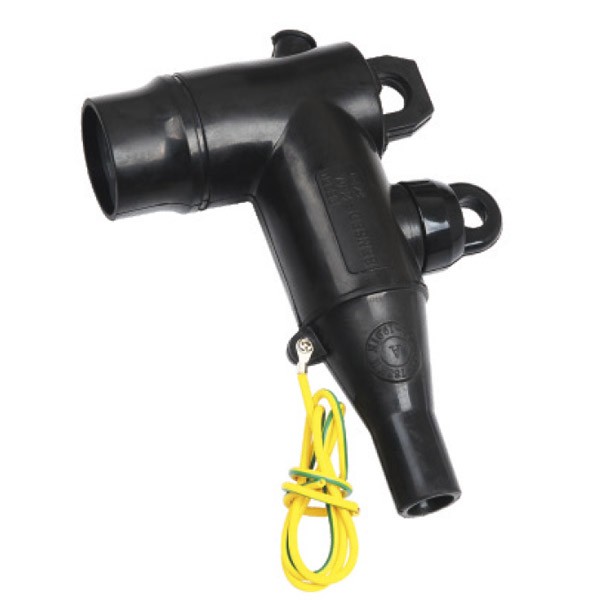

24KV 250A Yük Ayırıcı Dirsek Konnektörü

Comewill fabrikasının kalitesi, güvenilir kaliteye sahip ZT-24/250 24kV 250A Yük Ayırıcı Dirsek Konnektörü, yüksek voltajlı bağlantı kaynak ihtiyaçlarınız için uygundur.
Doğru burç veya fişle eşleştirdiğinizde bu konnektör size tamamen korumalı, tamamen suya daldırılabilir ayrılabilir bir bağlantı sağlar. Islak ve zorlu ortamlarda bile istikrarlı çalışır. Dahili kapasitif test noktaları da vardır; bunları devre durumunu kontrol etmek veya arıza göstergelerini kurmak için kullanabilirsiniz; bu da bakım ve sorun gidermeyi çok daha kolaylaştırır.
Bir başka büyük artı: minimum faz aralığına gerek yok. Dikey, yatay veya aradaki herhangi bir açıyla monte edebilirsiniz. Bu esneklik, farklı proje kurulumlarına uyum sağlayarak yerinde kurulum sırasında sizi birçok güçlükten kurtarır.
Satın alma ihtiyaçlarınız için, tedarik zincirinizin sorunsuz çalışmasını sağlamak amacıyla iyi fiyatlar, esnek MOQ'lar ve zamanında teslimat sunuyoruz. Toplu siparişlere, test numunelerine veya özelleştirme için teknik desteğe mi ihtiyacınız var? Ekibimiz yardım etmek için burada.
Yüksek kaliteli yük ayırıcı dirsek konnektörleri arıyorsanız iletişime geçmeniz yeterli. Proje operasyonlarınızı desteklemek için uygun maliyetli, güvenilir ürünler sunacağımıza söz veriyoruz.

Özellikler:

◆ 24KV 250A Yük Ayırıcı Dirsek Konnektörünü doğru burç veya fişle eşleştirdiğinizde tam ekranlı, tamamen suya daldırılabilir ayrılabilir bağlantı sağlar.
◆ Dahili kapasitif test noktası — bunu devre durumunu kontrol etmek veya bir arıza göstergesi kurmak için kullanabilirsiniz.
◆ Minimum faz boşluğu gerekli değildir.
◆ Montaj seçenekleri: dikey, yatay veya bu ikisi arasındaki herhangi bir açı.

Başvuru

◆ Önceden kalıplanmış ayrılabilir konnektör aracılığıyla polimerik kabloları transformatörlere, anahtarlama donanımına, motorlara ve diğer ekipmanlara bağlamak için kullanılır.
◆ Hem iç hem de dış mekan kurulumlarına uygundur.
◆ 24 kV'a kadar sistem voltajında ​​çalışır.
◆ Sürekli akım 250 A (8 saat boyunca 300 A aşırı yüke dayanabilir).

Kablo ayrıntıları

- Polimerik kablolar (XLPE, EPR gibi)
- Bakır veya alüminyum iletkenler
- Yarı iletken veya metalik ekranlar
- İletken boyutu: 25-120 mm²

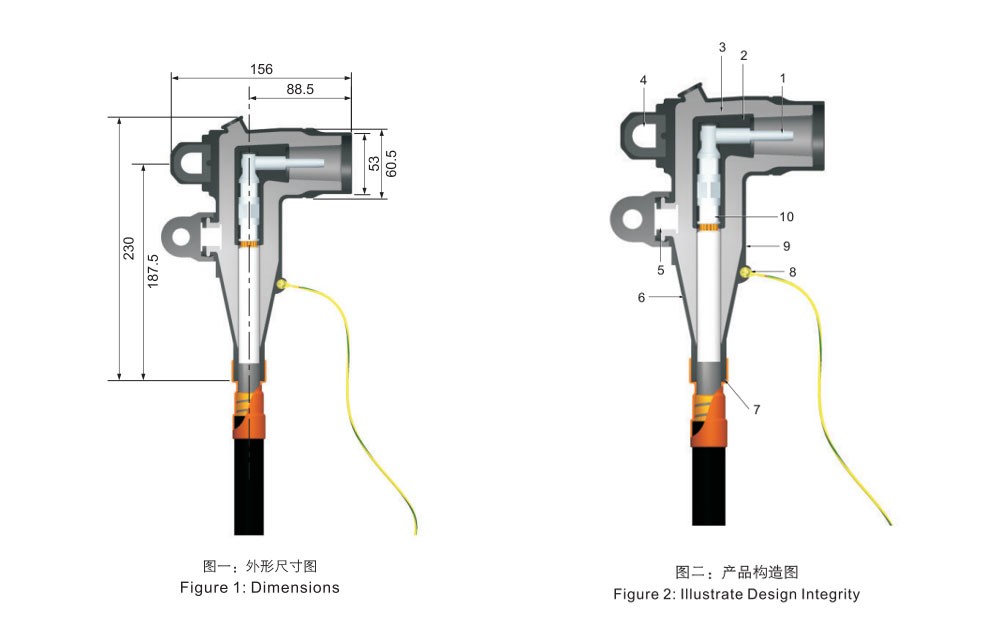

Ürün Yapısı:

1. İletken Çubuk: Kalay kaplı bakır pimi iletken kontağına vidalamak için sağladığımız altıgen anahtarı kullanın; kurulumu kolaydır.
2. Yarı iletken Insert: Esas olarak elektriksel stresi kontrol etmek için kullanılan, kalıplanmış bir EPDM iletken kauçuk ekrandır.
3. Yalıtım: Kalıplanmış EPDM yalıtım kauçuğu kendi fabrikamızda formüle edilir ve karıştırılır, böylece kalite garanti edilir.
4. Çekme Gözü: Kefaletin konumlandırılmasına yardımcı olan, mandallı, kapsüllü paslanmaz çelik bir çekme halkasıdır.
5. Kapasitif Test Noktası: Bu nokta devre durumunu kontrol etmenizi sağlar. Ayrıca su geçirmezliğini korumak için kalıplanmış bir EPDM iletken lastik kapak da bulunmaktadır.
6. Gerilim Giderme: Dış ekran ve kablo adaptörü, kablo gerilimini azaltmak için tasarlanmıştır.
7. Kablo Adaptörü: Açıklık sıkı bir şekilde oturacak şekilde boyutlandırılmıştır (parazit uyumu), böylece su geçirmez bir sızdırmazlık sağlayabilir.
8. Topraklama Gözü: Topraklama kablosunu bağlamak için yapılmış, doğrudan dış ekrana kalıplanmıştır.
9. Yarı İletken Kalkan: Kalıplanmış EPDM iletken kauçuk, kablo ekranına bağlanır. Bu, ekranı sürekli tutar ve tüm düzeneğin toprak potansiyelinde olmasını sağlar.
10. İletken Kablo Pabucu: Hem bakır hem de alüminyum iletkenlerle uyumlu, atalet kaynaklı bimetalik sıkıştırma konnektörüdür.

SSS

S1: 24kV 250A Yük Ayırıcı Dirsek Konnektörünün ana işlevi nedir?
C: Tam izolasyonu ve ark kontrollü anahtarlama performansını korurken, enerjili orta gerilim devrelerinin güvenli bir şekilde bağlanmasına ve ayrılmasına olanak tanır.

S2: Bu konnektör dış mekanlarda veya yer altı sistemlerinde kullanılabilir mi?
C: Evet, tamamen korumalı ve suya daldırılabilir olduğundan yer altı kablo sistemleri, dış mekan trafo merkezleri ve zorlu çevre koşulları için uygundur.

S3: Hangi kablolarla uyumludur?
C: 25–120 mm² arası bakır veya alüminyum iletkenli XLPE ve EPR gibi polimerik yalıtımlı kabloları destekler.

S4: Kurulum özel aletler veya sıkı konumlandırma gerektiriyor mu?
C: Hiçbir özel alete gerek yoktur ve faz aralığı sınırlaması olmaksızın dikey, yatay veya açılı konumlarda esnek kurulumu destekler.
