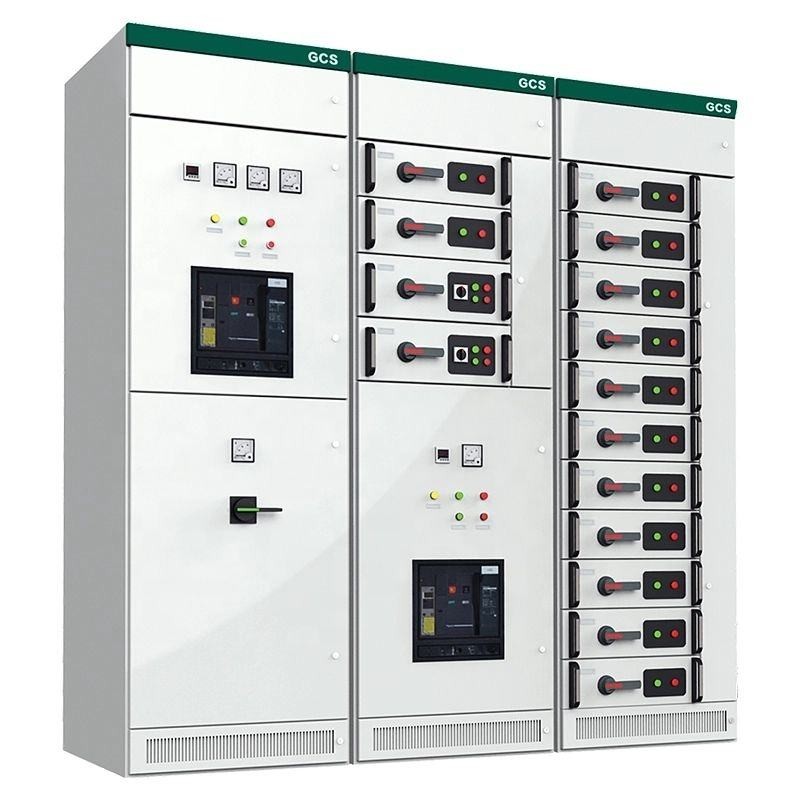

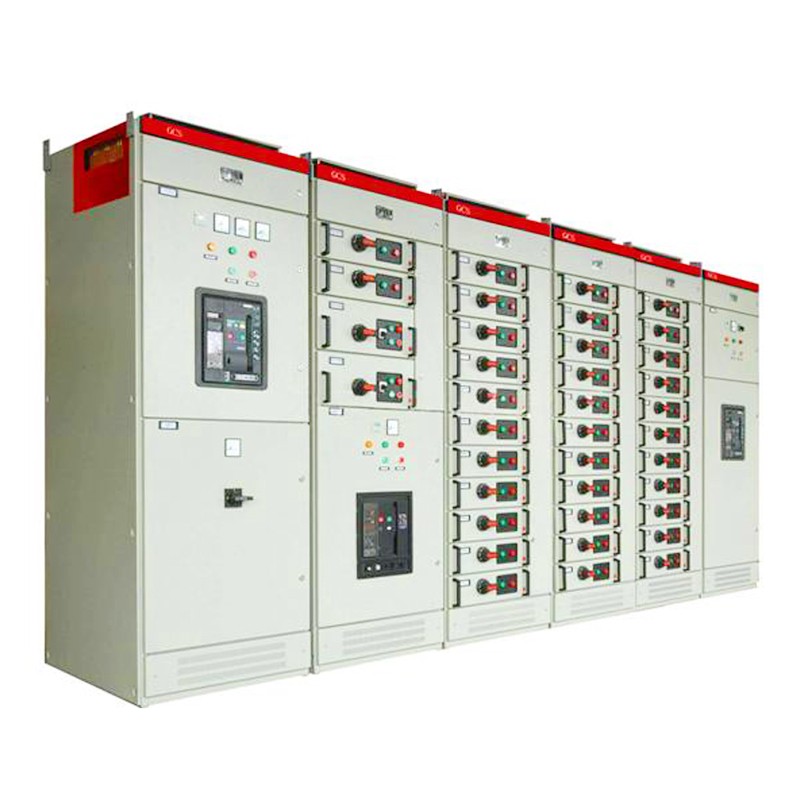

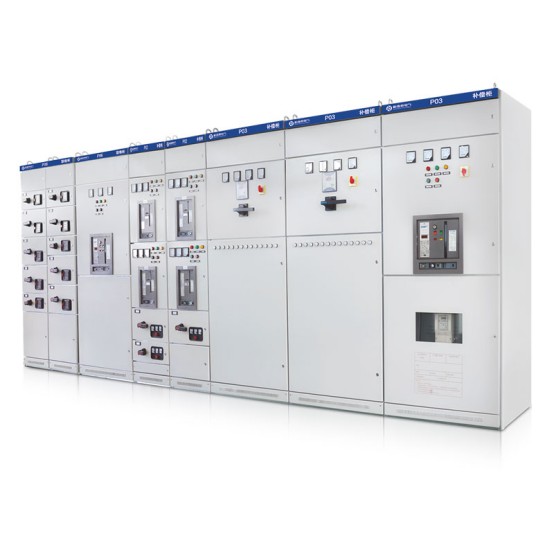

Comewill yüksek kaliteli GCS alçak gerilim çekmeceli şalt cihazı, yüksek yapma ve kesme yeteneklerine, iyi dinamik ve termal stabiliteye, gelişmiş ve makul bir yapıya, esnek bir elektrik şemasına, yüksek koruma seviyesine, güvenlik ve güvenilirliğe, bakım kolaylığına ve mükemmel teknik performans göstergelerine sahiptir.
1. GCS alçak gerilim çekmeceli şalt cihazının kabin çerçevesi çift katlama teknolojisini benimser ve alüminyum-çinko kaplı çelik plakalardan üretilmiştir. Modüler 25 mm aralıklı deliklerle (K profili) tasarlanan çerçeve, basit bir yapıya ve olağanüstü dayanıklılığa sahiptir. Hassas enine ve boyuna cıvata bağlantılarıyla monte edilen çerçevenin tamamı, hizmet ömrü boyunca bakım gerektirmez.
2. Kabin kabuğu, gelişmiş koruma için elektrokaplama ve toz kaplamaya tabi tutulur. Yatay bara bölmesinin üst kapağı çıkarılabilir olup, sahada bara kurulumunu kolaylaştırır ve operasyonel karmaşıklığı azaltır.
3. Kabin içindeki fonksiyonel bölgeler, esas olarak fonksiyonel ünite bölmeleri ve kablo bölmelerinden oluşacak şekilde açıkça bölünmüştür. Her ünite, izole edilmiş işlevlerle bağımsız olarak çalışır ve farklı bileşenler arasında karşılıklı etkileşim olmamasını sağlar.
4.Yatay bara, kabinin alt kısmına yatay olarak monte edilerek kısa devre akımlarının neden olduğu elektrik stresine dayanma yeteneği önemli ölçüde artırılır.
5. Çekmece tipi bir yapıya sahip olan kabin, her biri 400 A veya daha düşük nominal akıma sahip 36'ya kadar devreyi barındırabilir. Çekmece devreleri, kabinin koruma sınıfından ödün vermeden üç konumlu dönüşümü destekler.
6. Her bir fonksiyonel ünite, esnek konfigürasyon seçenekleri sunan maksimum 11 tam boy çekmeceye veya 22 yarım boy (1/2) çekmeceye ev sahipliği yapabilir.
7.Çekmeceler beş çalışma konumuyla donatılmıştır: Açık, Kapalı, Test, Çıkartılmış ve İzole. İlgili sesli, görsel ve metinsel göstergeler, sezgisel kullanım için net durum sinyalleri sağlar.

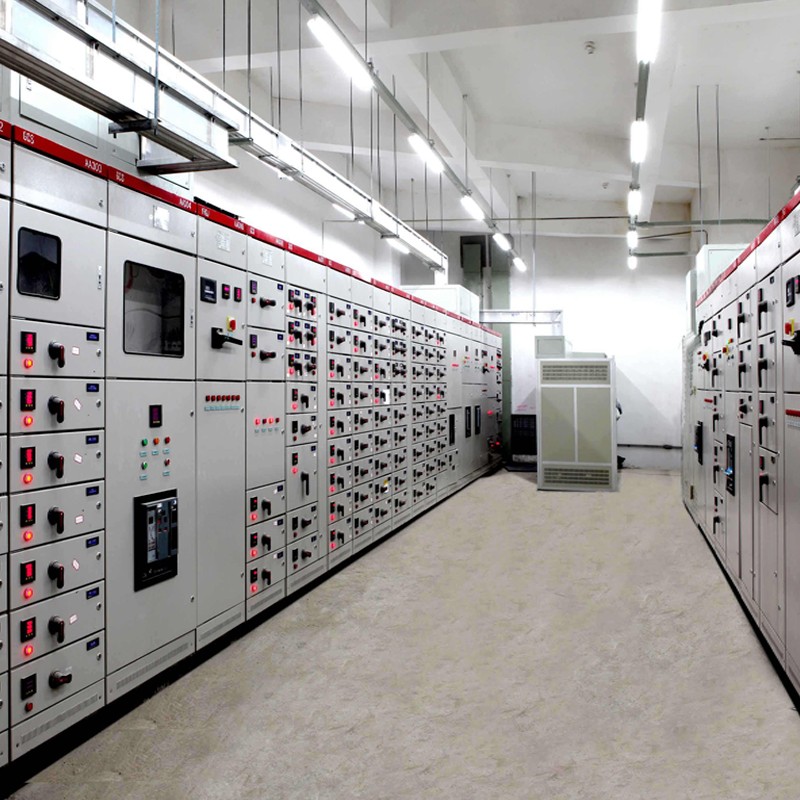

Welcome (Wenzhou) Electric Co., Ltd. tarafından bağımsız olarak geliştirilen ve tedarik edilen GCS Alçak Gerilim Çekmeceli Şalt Cihazı, alçak gerilim güç dağıtım sistemleri için özel olarak tasarlanmış üstün performanslı eksiksiz bir ekipman setidir; mühendislik tedariki, proje eşleştirme ve toplu ekipman tedariki için ideal bir seçimdir. Bilimsel bir modüler yapıyı güvenilir elektrik performansıyla birleştiren bu şalt cihazı, enerji santralleri, endüstriyel atölyeler, yüksek binalar ve büyük ölçekli ticari kompleksler gibi önemli senaryolarda yaygın olarak tedarik edilmekte ve uygulanmaktadır; güç dağıtımı kontrolü ve hassas enerji tahsisi için temel bir cihaz olarak hizmet vermektedir.
Temel satın alma avantajı, gelişmiş "çekilebilir" tasarımda yatmaktadır: her işlevsel ünite (devre kesiciler, kontaktörler vb. dahil) genel sistem işleyişini bozmadan kolayca çıkarılabilir veya takılabilir. Bu, satın alma sonrası bakım ve onarım süreçlerini önemli ölçüde basitleştirir, ekipmanın aksama süresini en aza indirir ve satın alma tarafları için genel işletme ve bakım maliyetlerini etkili bir şekilde azaltır.
Üretim sırasında Welcome (Wenzhou) Electric Co., Ltd., yüksek kaliteli yalıtım malzemeleri ve hassas üretim tekniklerini benimseyerek sıkı kalite kontrol standartlarına uyar. Şalt donanımı, karmaşık güç şebekesi ortamlarına istikrarlı bir şekilde uyum sağlamasına ve dağıtım sisteminin güvenli ve sürekli çalışmasını sağlayarak, satın alma projelerinin yüksek güvenilirlik gereksinimlerini tam olarak karşılamasına olanak tanıyan çok sayıda kapsamlı güvenlik koruma mekanizması (kısa devre koruması, aşırı yük koruması vb.) ile donatılmıştır. Ek olarak, esnek modüler tasarımı, değişen kapasiteler ve kontrol modları için farklı projelerin özelleştirilmiş satın alma ihtiyaçlarını doğru bir şekilde karşılayabilen, tedarikin uyarlanabilirliğini ve maliyet etkinliğini artıran, isteğe bağlı genişletmeyi destekler. Uygun maliyetli, verimli ve güvenli bir alçak gerilim güç dağıtım ekipmanı olarak modern alçak gerilim güç dağıtım alanında güvenilir bir satın alma seçeneği haline geldi.
Bu GCS alçak gerilim çekmeceli şalt cihazı, IEC60439-1, GB7251.1 "Alçak gerilim komple şalt cihazı ve kontrol ekipmanı" ve GB/T 24274 "Alçak gerilim çekmeceli komple şalt cihazı ve kontrol ekipmanı" gibi ilgili uluslararası ve ulusal standartlarla tamamen uyumludur ve satın alma projelerinin standardizasyon ve uyumluluk gereksinimlerini karşılamasını sağlar ve satın alma kararları için sağlam kalite güvencesi sağlar.
Ortam Sıcaklığı: Ortam hava sıcaklığı +40°C'yi geçmeyecek veya -5°C'nin altında olmayacak ve 24 saatlik ortalama sıcaklık +35°C'yi geçmeyecektir. Yukarıdaki sıcaklık aralığının ötesinde kullanımı içeren satın alma projeleri için, GCS alçak gerilim çekmeceli şalt cihazı, operasyonel güvenliği ve performans istikrarını sağlamak amacıyla azaltılmış kapasitede çalıştırılmalıdır.
Bağıl Nem: Maksimum ortam sıcaklığı +40°C'ye ulaştığında bağıl nem %50'yi geçmemelidir. Daha düşük sıcaklıklarda daha yüksek neme izin verilir (örn. +20°C'de %90 bağıl nem). Tedarik ve müteakip kurulum sırasında, ekipman arızasını önlemek için ani sıcaklık değişimlerinin neden olduğu potansiyel yoğuşma riskleri yeterince dikkate alınacaktır.
Yükseklik: Standart kurulum sahası yüksekliği deniz seviyesinden 2000 m'yi geçmeyecektir. 2000 m'nin üzerindeki alanlardaki satın alma projeleri için, ekipmanın kullanım için uygun şekilde düşürülmesi gerekir ve ilgili gereklilikler, satın alma sözleşmesinde açıkça belirtilmelidir.
Kurulum Sahası Koşulları: Hücre, yangın tehlikesi, patlama riski, ağır toz, kimyasal korozyon ve şiddetli titreşim veya darbenin bulunmadığı yerlere kurulacaktır. Tedarik tarafları, ekipmanın hizmet ömrünü ve güvenilirliğini sağlamak için, teslimattan önce saha ortamının yukarıdaki gereklilikleri karşıladığını teyit edeceklerdir.
Özel Çevre Müzakereleri: Tedarik projesinin fiili kullanım ortamı yukarıda belirtilen gereklilikleri karşılayamıyorsa, satın alan taraf, projenin işletme ihtiyaçlarına uygunluğu sağlamak amacıyla özelleştirilmiş çözümler (özel malzeme yükseltmeleri veya yapısal iyileştirmeler gibi) formüle etmek için derhal Welcome (Wenzhou) Electric Co., Ltd. ile iletişim kuracak ve müzakere edecektir.
| Seri numarası | Proje | Parametre | |
| 1 | Nominal izolasyon voltajı | 660V（1000V）/AC | |
| 2 | Nominal çalışma voltajı | 380V（660V）/AC | |
| 3 | Aşırı gerilim seviyesi | IV | |
| 4 | Kirlilik derecesi | 3 | |
| 5 | Nominal frekans | 50（60）Hz | |
| 6 | Nominal darbe dayanım gerilimi | 8kV | |
| 7 | Ana otobüs | Nominal akım | 4000A'e kadar |
| Nominal kısa süreli dayanım akımı | 80kA'ya kadar | ||
| Nominal tepe dayanım akımı | 176kA'ya kadar | ||
| 8 | Dikey veri yolu | Nominal akım | 1000A'ya kadar |
| Nominal kısa süreli dayanım akımı | 50kA'ya kadar | ||
| Nominal tepe dayanım akımı | 105kA'ya kadar | ||
| 9 | Koruma seviyesi | IP30'dan IP54'e | |
| 10 | Ekipman yüksekliği | 2200mm | |
| 11 | Cihaz Genişliği | 400，600，800，1000，1200mm | |
| 12 | Ekipman Derinliği | 600，800，1000，1200mm | |
Not: Arka kablolama çözümü için 1000 mm'lik kabin derinliği önerilir.

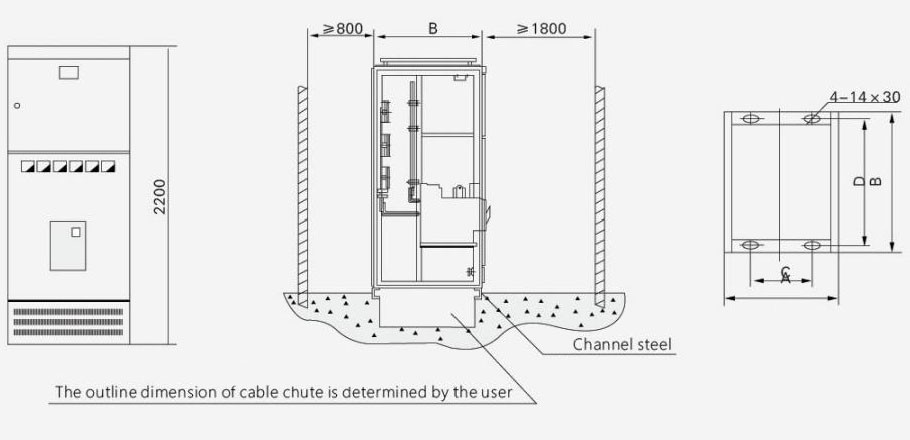

| Evrensel dolap kodu | A | B | C | D | Not |
| GCS-TG1010-4 | 1000 | 1000 | 850 | 956 | Ara bağlantı dolabı |
| GCS-TG0810-4 | 800 | 1000 | 650 | 956 | Alma kabini |
| GCS-TG0808-4 | 800 | 800 | 650 | 756 | Alma kabini |
| GCS-TG0608-4 | 600 | 800 | 450 | 756 | Alma kabini |

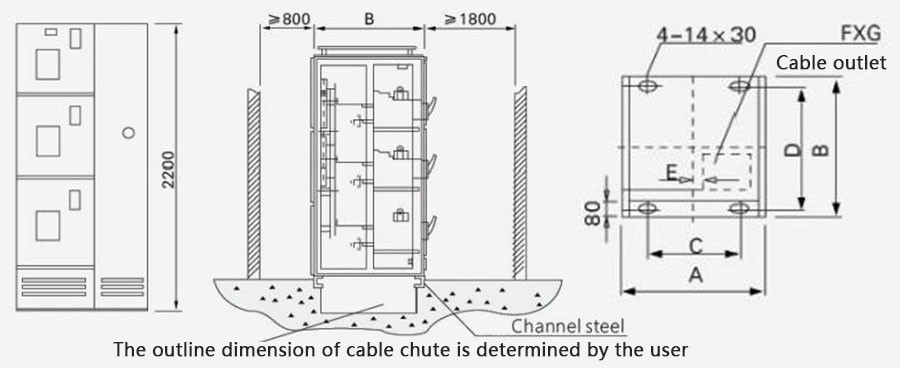

| Evrensel dolap kodu | A | B | C | D | E | FxG |
| GCS-TG1010-2 | 1000 | 1000 | 850 | 956 | 1000 | 400×400 |
| GCS-TG0810-2 | 800 | 1000 | 650 | 956 | 800 | 200×400 |
| GCS-TG1008-2 | 1000 | 800 | 850 | 756 | 1000 | 400×400 |
| GCS-TG0808-2 | 800 | 800 | 650 | 756 | 800 | 200×400 |

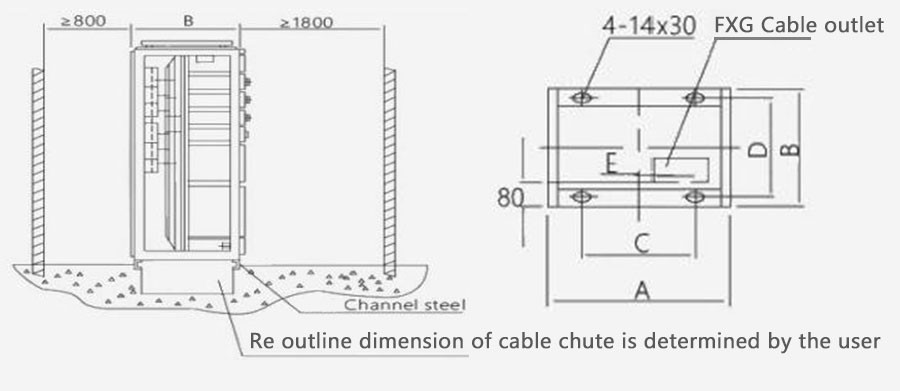

| Evrensel dolap kodu | A | B | C | D | E | FxG |
| GCS-TG1006-1 | 1000 | 600 | 850 | 556 | 60 | 400×350 |
| GCS-TG0806-1 | 800 | 600 | 650 | 556 | 160 | 200×350 |
