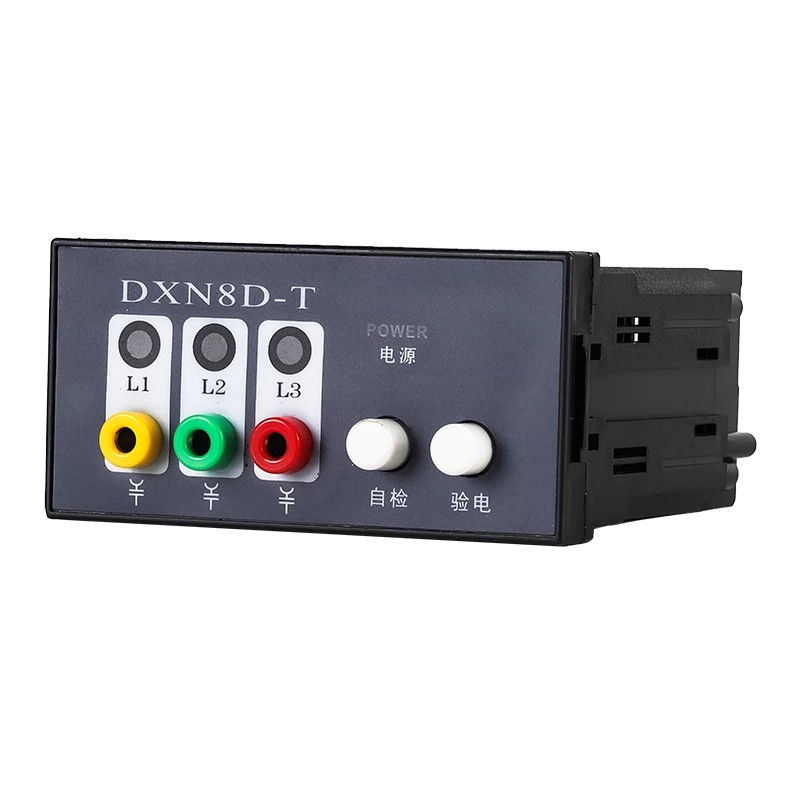

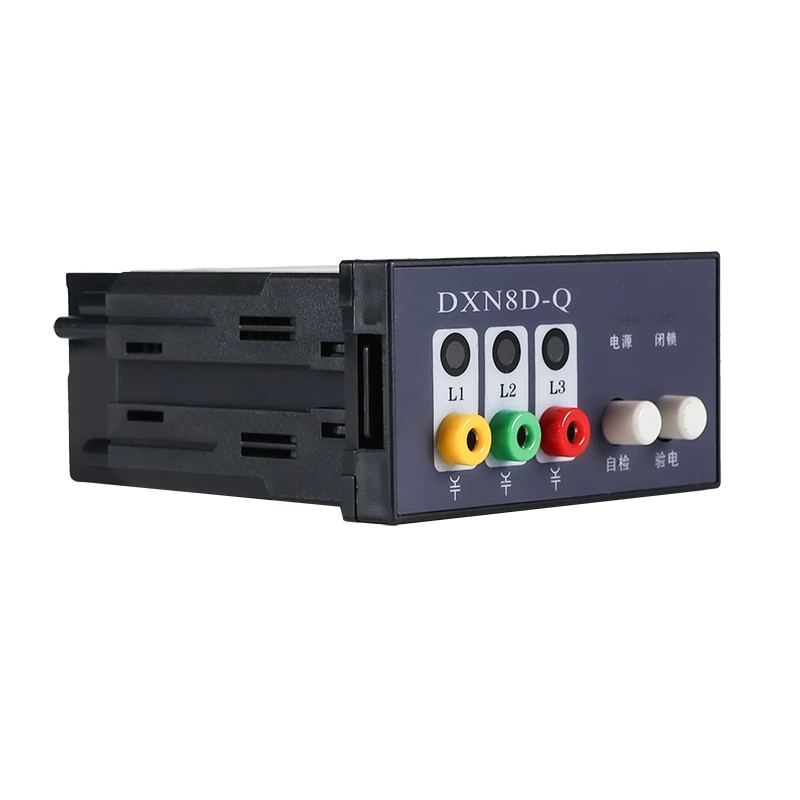

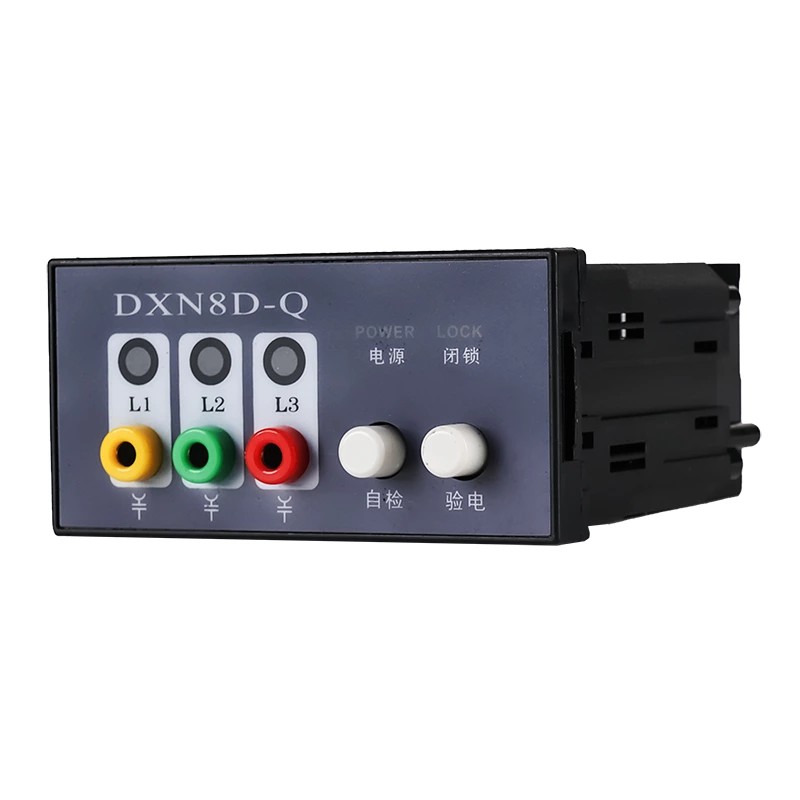

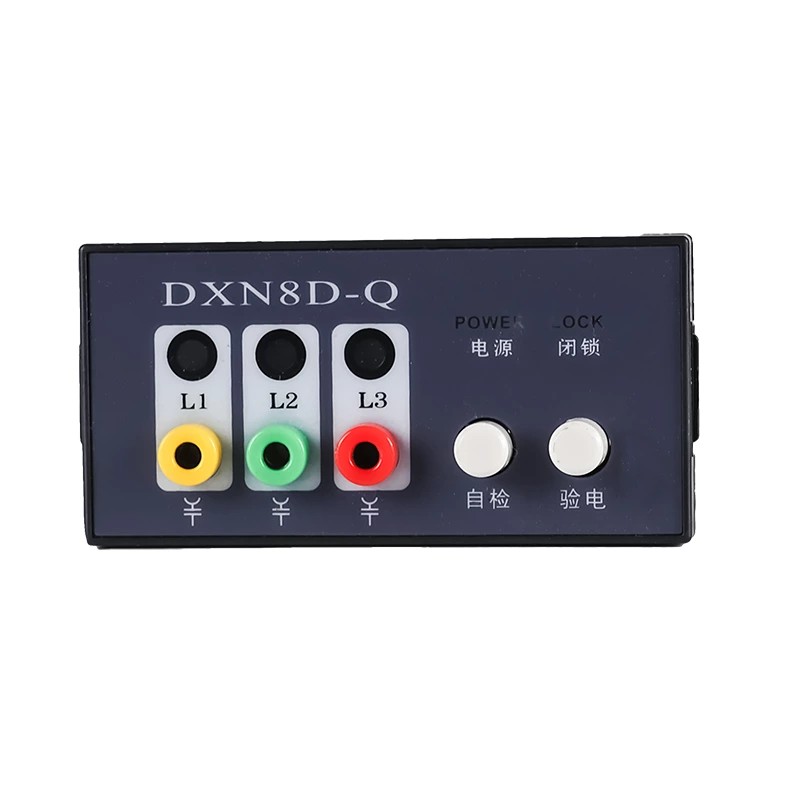

İç Mekan Yüksek Gerilim Canlı Görüntüleme Cihazı DXN8-Q/T Tipi

Kanıtlanmış saha uygulamaları ve mühendislik doğrulamasıyla desteklenen Comewill fabrikasının İç Mekan Yüksek Gerilim Canlı Görüntüleme Cihazı DXN8-Q/T Tipi, yüksek gerilim ortamları için pratik bir güvenlik yükseltmesi sunar. Cihaz, otomatik kilitleme sayesinde güvenli olmayan işlemleri önlerken, enerjilenme durumunun anında görsel olarak doğrulanmasını sağlar.

İç Mekan Yüksek Gerilim Canlı Görüntüleme Cihazı DXN8-Q/T Tipi Nedir?

İç Mekan Yüksek Gerilim Canlı Görüntüleme Cihazı DXN8-Q/T Tipi, enerji verme göstergesini ve mekanik kilitleme korumasını birleştiren çift işlevli bir güvenlik cihazıdır. İç mekan 6–40kV şalt sistemi sistemleri için tasarlanan bu cihaz, voltaj varlığını tespit etmek ve anında görsel uyarılar sağlamak için temassız elektrik alanı algılama teknolojisini kullanırken aynı zamanda enerjili ekipmanlara izinsiz veya güvenli olmayan erişimi önler.

Temel özellikler:

1. İkili Güvenlik Koruma Mekanizması

Parlak LED'in yanıp sönmesi, canlı yüksek voltaj durumunu açıkça gösterir

Otomatik kilitleme, enerji verildiğinde şalt kapılarının açılmasını önler

Gerilim kaldırıldığında anında serbest bırakma

Yanlış kullanım ve elektrik çarpması risklerini ortadan kaldırır

2. Temassız Algılama Teknolojisi

Elektrik alanı birleştirme prensibi güvenli algılamayı sağlar

Canlı parçalarla doğrudan temas yok

Güvenliği artırır ve cihazın ömrünü uzatır

3. Dayanıklı Endüstriyel Tasarım

Alev geciktirici ABS muhafaza

Toza, neme ve sıcaklık dalgalanmalarına karşı dayanıklı

Bakım gerektirmeden 8-10 yıl uzun servis ömrü

4. Hızlı ve Standartlaştırılmış Kurulum

Önceden delinmiş montaj delikleri

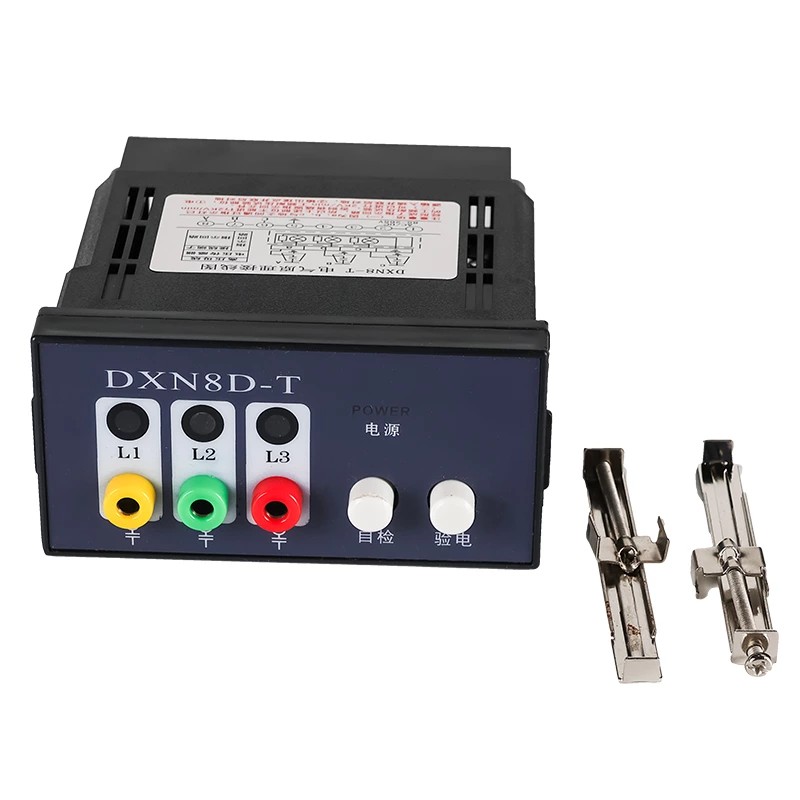

Komple aksesuar kiti dahildir

Özel bir araç veya karmaşık kurulum gerekmez

Kurulum birkaç dakika içinde tamamlandı

5. Arıza Gösterme Yeteneği

Tek fazlı topraklama hatalarını tanımlar

Arıza aşaması göstergesi otomatik olarak kapanır

Sorun gidermeyi hızlandırır ve arıza süresini azaltır

Çalışma Prensibi

Elektrik Alanı Algılama → Sinyal Dönüşümü → LED Uyarı → Kilitleme → Arıza Göstergesi

Comewill İç Mekan Yüksek Gerilim Canlı Görüntüleme Cihazı (Model DXN8-Q/T), 6–40 kV ekipmanın canlı durumunu gerçek zamanlı olarak güvenli ve sürekli olarak izlemek için elektrik alanı birleştirme ve temassız algılama teknolojilerini kullanır. Cihazda sırasıyla A, B ve C fazı baralarına karşılık gelen üç bağımsız dahili sensör bulunur; bu sensörler yüksek voltajlı elektrik alanını algılayarak sinyaller üretir ve bunları ekran modülüne iletir.

Ekipmanda enerji varken LED göstergeler yanıp söner ve mekanik kilitleme mekanizması aynı anda ve otomatik olarak şalt panosu kapısını kilitler. Gerilim kesildiğinde göstergeler kapanır ve kilitleme mekanizması otomatik olarak devreden çıkar; böylece canlı durum göstergesi ile kilitlemeye dayalı yanlış çalışmaya karşı korumanın sezgisel bir kombinasyonu elde edilir. Tek fazlı bir toprak arızası durumunda, arızalı fazın göstergesi sönerken geri kalan iki fazın göstergeleri yanıp sönmeye devam ederek arızanın yerinde hızlı bir şekilde tespit edilmesini kolaylaştırır.

Uygulamalar

DXN8/QT Tipi, aşağıdakiler de dahil olmak üzere iç mekan yüksek gerilim dağıtım sistemlerinde yaygın olarak kullanılmaktadır:

Orta gerilim şalt sistemi (6–40kV)

Gelen bara sistemleri

Devre kesiciler ve kontrol kabinleri

Trafo tesisatları

Yüksek gerilim bağlantı kutuları ve reaktörleri

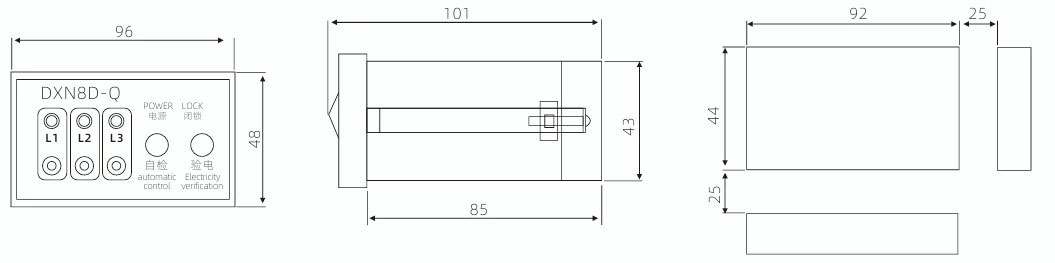

Şekil ve açılış boyutu

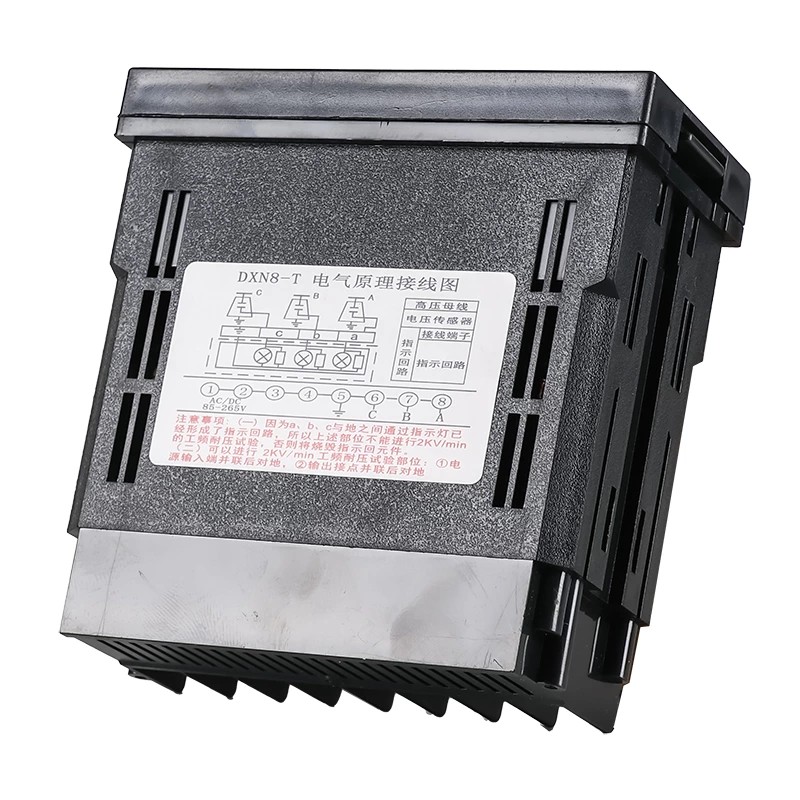

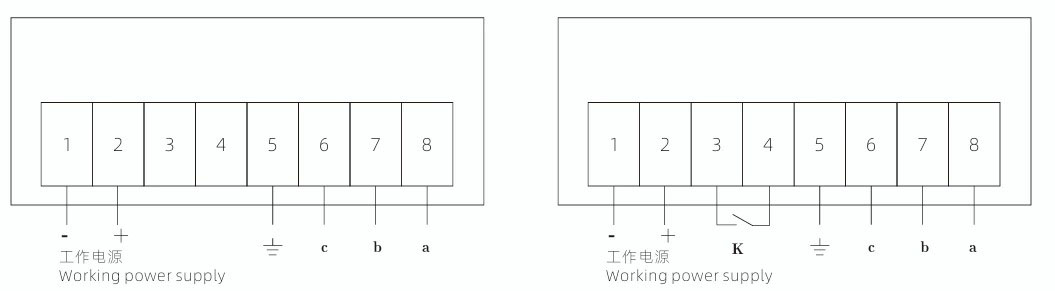

Arkadan görünüm bağlantı şeması
