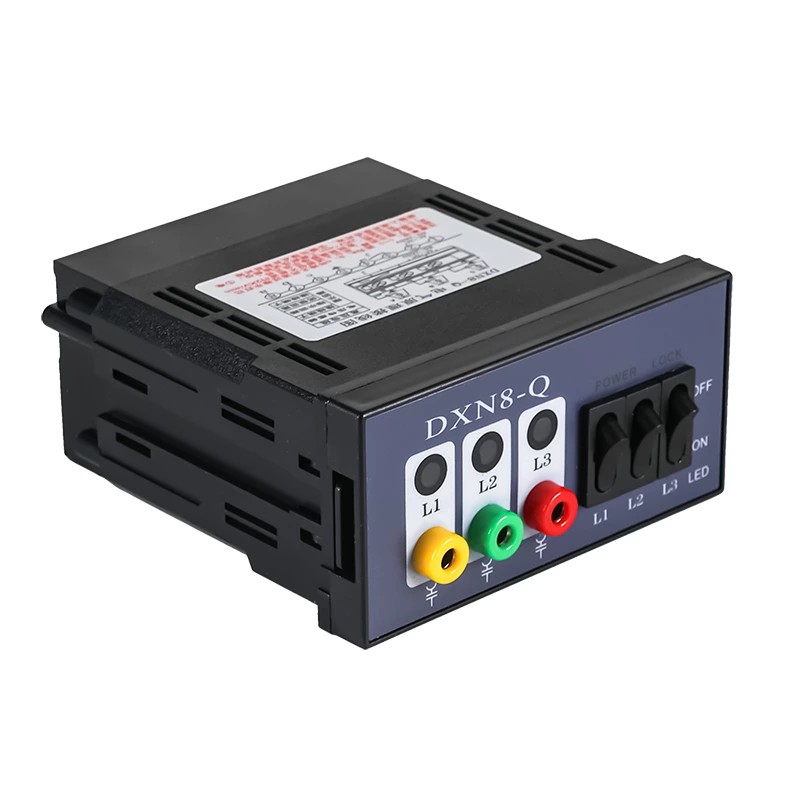

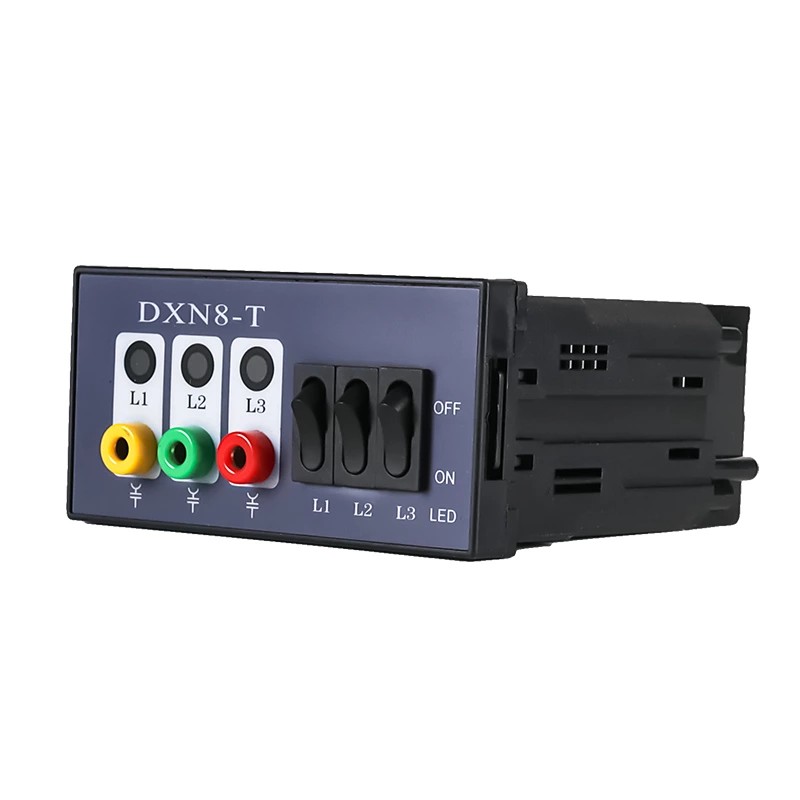

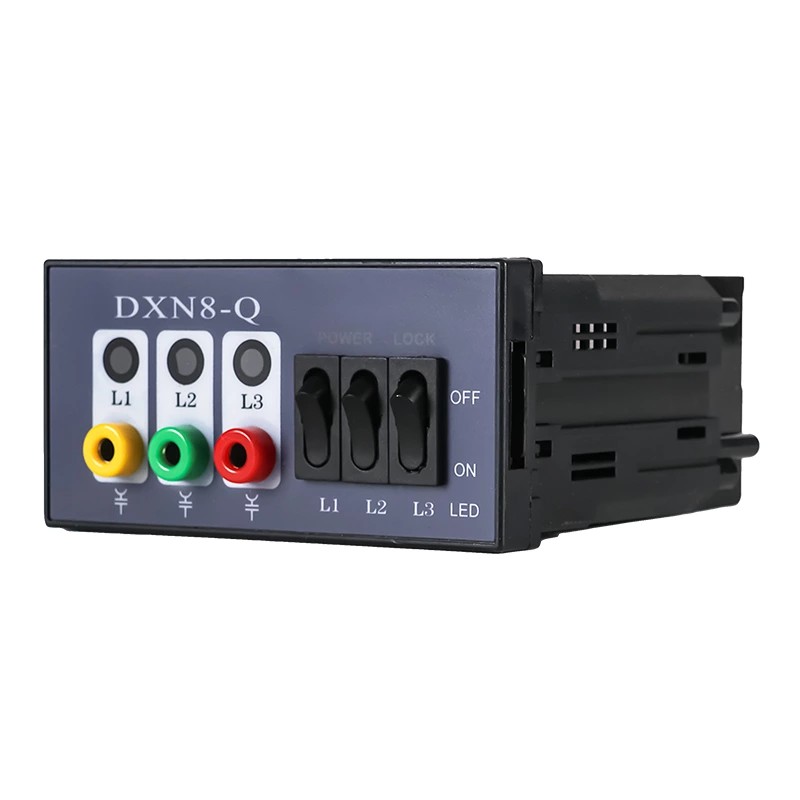

İç Mekan Yüksek Gerilim Canlı Görüntüleme Cihazı DXN8-T/Q Kilitleme Tipi

Çin'deki profesyonel bir üretici olarak Comewill, size doğrudan iç mekan yüksek voltajlı ekipmanına monte edilmek üzere tasarlanmış kaliteli İç Mekan Yüksek Gerilim Canlı Görüntüleme Cihazı DXN8-T/Q Kilitleme Tipi sunmak istiyor ve tek görevi, donanımın üzerinden elektrik gelip gelmediğini bir bakışta anlamanıza izin vermektir. Bu özellik, sahadaki elektrikçiler ve bakım ekibi için büyük dertlerden kurtarıyor; artık o sıkıcı, zaman alıcı tespit adımlarıyla uğraşmanıza gerek yok. Daha ilk andan itibaren süper net güvenlik uyarıları verir, bu da bir cihazın elektrik yüklü olup olmadığının yanlış değerlendirilmesinden kaynaklanan elektrik çarpması riskini gerçekten azaltır.

Temel özellikler:

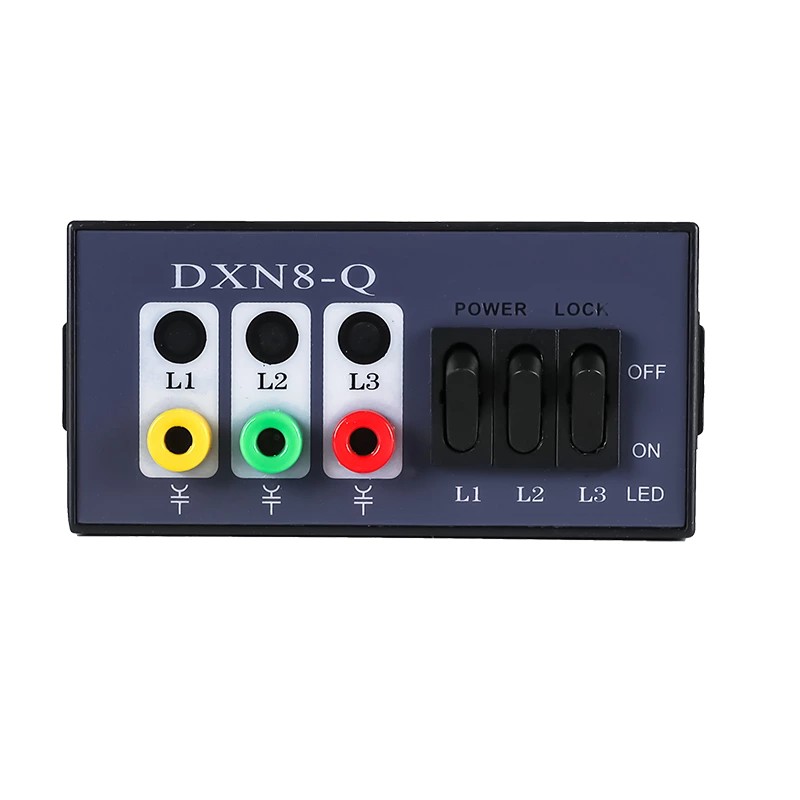

Süper sezgisel uyarı etkisi: Ekipman yüksek voltaj taşıdığında, ekran penceresindeki LED ışıklar gerçekten parlak bir şekilde yanıp söner; "yüksek voltaj var, yaklaşmayın!" diyen büyük, göz alıcı bir hatırlatma gibidir. Voltaj yoksa ekran tamamen kararır, hiç ışık olmaz. Kafa karıştırıcı sinyaller olmadığından birkaç adım öteden bile saniyeler içinde güvenli olduğunu anlayabilirsiniz. Parlak, iyi aydınlatılmış elektrik odalarında bile fark edilmeleri kolay olsun diye özel olarak yüksek parlaklığa sahip LED'ler kullanıyoruz.

Sahada kullanım için yeterince sağlam ve güvenilir: Gövde, endüstriyel sınıf alev geciktirici ABS plastikten yapılmıştır. Bu malzeme birçok kez hareket ettirilmeyi ve kurulmayı kaldırabilir; kolayca çizilmez ve orada burada küçük bir darbe alabilir. En önemlisi, birinci sınıf bir yalıtkandır, bu nedenle elektrik alanlarını kontrol altında tutar ve kazara meydana gelen şokları önler. Tozlu, biraz nemli veya büyük sıcaklık dalgalanmalarının olduğu elektrik odalarında bile taş gibi sabit çalışır, hiçbir aksaklık yaşanmaz.

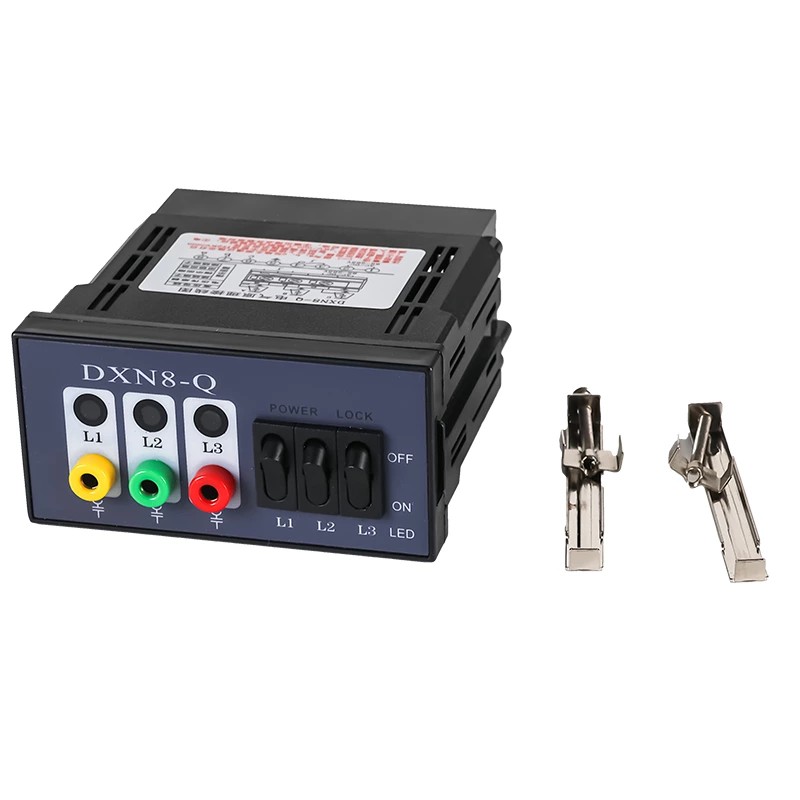

Kurulum çok kolaydır: Gösterge önceden delinmiş standart deliklerle birlikte gelir, böylece sahada ölçüm yapmanıza ve delmenize gerek kalmaz; çok fazla zaman tasarrufu sağlar. Ayrıca pakete montaj parçalarının tamamını da veriyoruz: vidalar, contalar, ihtiyacınız olan her şey. Saha ekiplerinin herhangi bir özel araca veya karmaşık hata ayıklama çalışmalarına ihtiyacı yoktur. Sadece birkaç dakika içinde tamir edip kullanıma hazır hale getirebilirler, bu da işçilik maliyetlerini de azaltır.

Tipik Kurulum Konumları

Bu İç Mekan Yüksek Gerilim Canlı Görüntüleme Cihazı DXN8-T/Q Kilitleme Tipi, esas olarak bir şeye enerji verilip verilmediğini açıkça görmeniz gereken iç mekan elektrik sistemlerinin önemli konumlarına kurulur. Yüksek gerilim dağıtım kurulumlarındaki çoğu temel ekipmana uyar, özellikle:
Gelen baralar (güç dağıtımının başlangıç ​​noktasıdır; kararlı güç kaynağı sağlamak için enerjilenme durumunun 7/24 izlenmesi gerekir)
Devre kesiciler (temel kontrol bileşenleri - herhangi bir bakım çalışması yapmadan önce, kesinlikle güvenli olduğunu doğrulamanız gerekir ve bu gösterge size bunu hemen söyler)
Ana transformatörler (temel güç dönüştürme ekipmanı, çalışma durumunu takip etmek için sürekli enerjilendirme göstergesine ihtiyaç duyar)
Şalter dolapları (sık çalıştırılan ve bakımı yapılan alanlar; burada açık güvenlik talimatlarının bulunması, personeli tehlikeden uzak tutmak için çok önemlidir)
Diğer iç mekan yüksek voltajlı elektrikli ekipmanlar (yüksek voltaj bağlantı kutuları, yüksek voltaj reaktörleri vb.)

Çalışma Prensibi

İç Mekan Yüksek Gerilim Canlı Görüntüleme Cihazı DXN8-T/Q Kilitleme Tipi, elektrik alanı bağlantısı prensibiyle çalışır; basit bir ifadeyle, çalışmak için yüksek voltajlı elektrik alanını ve yerleşik sensörü kullanır. Endüktif temassız örneklemeyi benimser, böylece enerjilenme durumunu tespit edebilir ve güvenli bir mesafeden gösterebilir. Eski moda kontak tipi dedektörlerin aksine, bu dedektör asla yüksek voltajlı canlı parçalara doğrudan dokunmaz. Bu sadece cihazın ömrünü uzatmak açısından iyi olmakla kalmıyor, aynı zamanda onu sahada çalışan insanlar için son derece güvenli hale getiriyor.

Çalışma sürecini adım adım, güzel ve anlaşılması kolay bir şekilde inceleyelim:
Cihazın içerisinde üç adet bağımsız sensör ünitesi bulunmaktadır. Her ünite sırasıyla yüksek gerilim sisteminin A, B, C üç fazlı baralarına bağlanır. Bu şekilde, üç fazın tamamının enerjilenme durumunu, hiçbirini kaçırmadan, korumada kör nokta olmadan tespit edebiliriz.

Kurulum sırasında üç sensör, ulusal elektrik güvenliği standartlarına kesinlikle uygun şekilde kurulmalıdır. Yüksek gerilimin canlı olduğu kısımlara kesinlikle temas etmezler ve yeterli güvenlik mesafesini korurlar. Bu, elektrik kaçağı veya kısa devre riskini tamamen ortadan kaldırarak kurulum ve kullanım sürecini tamamen güvenli hale getirir.

Yüksek gerilim ekipmanında gerilim varken, sensörler gerilimli kısımlar tarafından yayılan elektrik alanı sinyalini yakalayacaktır. Sensörün içinde bu sinyal sabit bir elektrik sinyaline dönüştürülür ve bu sinyal daha sonra ekranın güç modülüne iletilir.

Güç modülü bu geçerli sinyali aldığında, ekrandaki üç fazlı gösterge ışıklarının yanıp sönmesini sağlayarak yüksek voltaj ekipmanına enerji verildiğini açıkça belirtir. Herhangi bir elektrik alanı sinyali algılanmazsa (yani voltaj yoksa), gösterge ışıkları kapalı kalacak ve net bir emniyet sinyali verecektir.

Arıza Gösterge Fonksiyonu

Bu İç Mekan Yüksek Gerilim Canlı Görüntüleme Cihazı DXN8-T/Q Kilitleme Tipi, temel enerjilenme durumunu gösterme işlevinin yanı sıra arıza teşhisine de yardımcı olur — sahadaki bakım ekipleri için son derece faydalıdır:

Tek fazlı topraklama hatalarını tespit eder

Gösterge KAPALI'ya kadar olan arıza aşaması

Göstergelerin normal aşamaları hala yanıp sönüyor

Ekstra alete gerek kalmadan hızlı arıza tespitine olanak sağlar

Arıza süresini ve bakım çalışmalarını azaltır

Ürün Avantajları ve Değeri

1. Geliştirilmiş güvenlik

Anlık görsel uyarı

Canlı ekipmanın yanlış değerlendirilmesini önler

2. Düşük bakım maliyeti

Basit yapı, düşük arıza oranı

8–10 yıl hizmet ömrü

Bakım gerektirmeyen çalışma

3. Güçlü uyumluluk

Çoğu iç mekan HV sistemi için uygundur

Farklı ekipman markalarıyla uyumlu

Tedarik kolaylaştırır

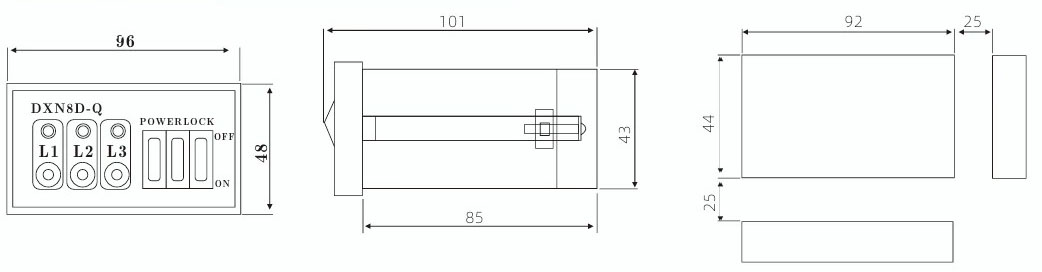

Şekil ve açılış boyutu

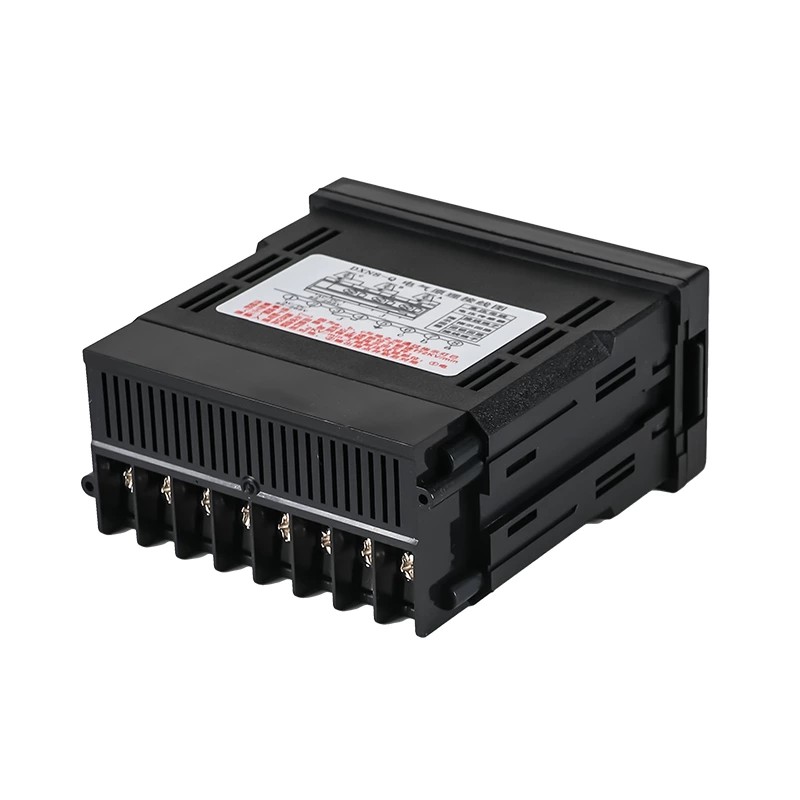

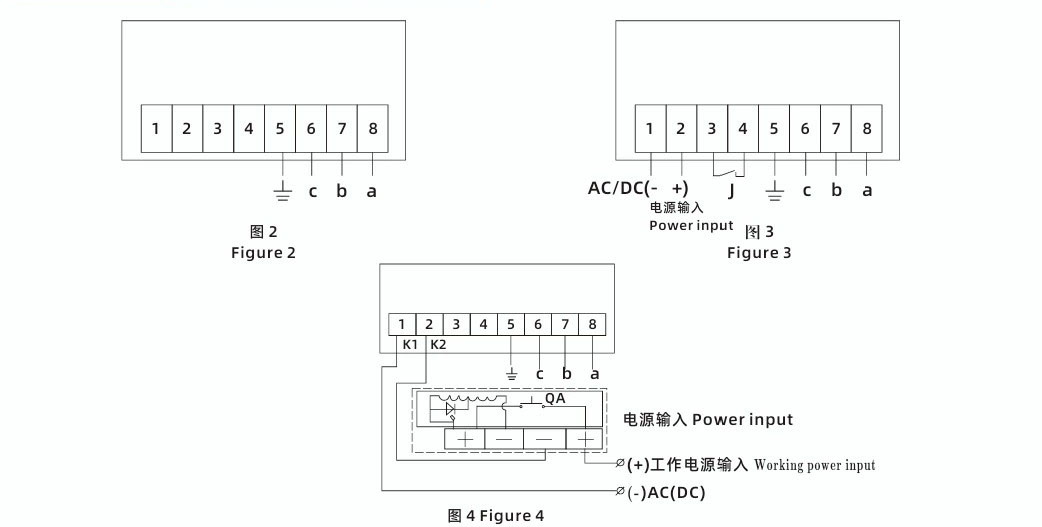

Arkadan görünüm bağlantı şeması
