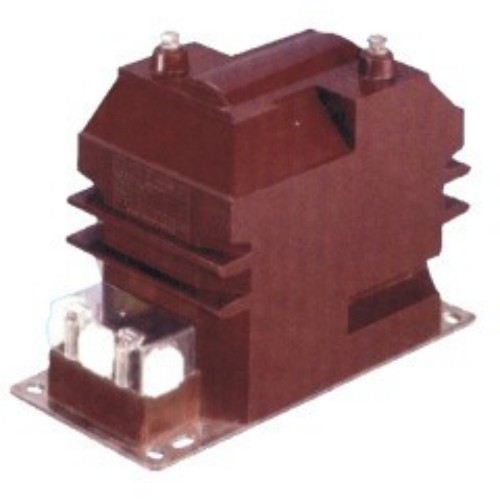

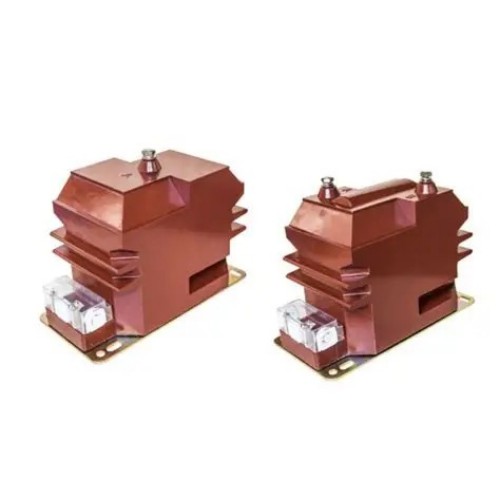

JDZ10-3/6/10A Gerilim Trafosu

Yüksek kaliteli JDZ10-3/6/10A Gerilim Trafosu, Çinli üretici Comewill tarafından sunulmaktadır. Kritik uygulamalar için tasarlanmıştır; orta gerilim güç sistemlerinde gerilim ölçümü, enerji ölçümü, gerçek zamanlı izleme ve röle koruması için güvenilir performans sunar.

JDZ10 serisi, 3kV, 6kV ve 10kV gerilim seviyelerini barındıracak şekilde tasarlanmış olup, hem 50Hz hem de 60Hz frekanslarla uyumludur, bu da onları çeşitli orta gerilim çalışma koşullarına uyarlanabilir hale getirir. IEC 186 ve GB1207-2006 standartlarına tam olarak uygun olarak üretilen bu transformatörler, sistem ölçümü ve koruması için sağlam ve güvenilir bir temel sağlar. Çin merkezli güvenilir bir fabrika olarak Comewill, her birimin sıkı kalite kriterlerini karşılamasını sağlar.

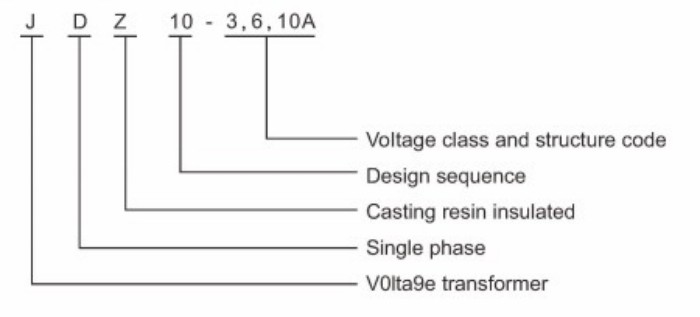

Tip tanımı

Comewill'in RZL-10 ve JDZ10-3/6/10 gerilim transformatörlerinin model tanımı, cihazın temel özelliklerini açıkça tanımlamaktadır:
J: Gerilim Transformatörü – ekipman kategorisini belirtir.
D: Tek Faz – tek fazlı güç sistemi uygulamaları için uygundur.
Z: Epoksi Reçine Döküm Yalıtımı – yalıtım performansını ve dayanıklılığı artırır.
3, 6, 10: Gerilim Seviyeleri – 3kV, 6kV ve 10kV sistemlerle uyumluluğu tanımlar.

Bağlantı Şemaları

Transformatörler hem tek fazlı hem de üç fazlı kablolama konfigürasyonlarını destekleyerek çeşitli kurulum gereksinimleri için esneklik sağlar.

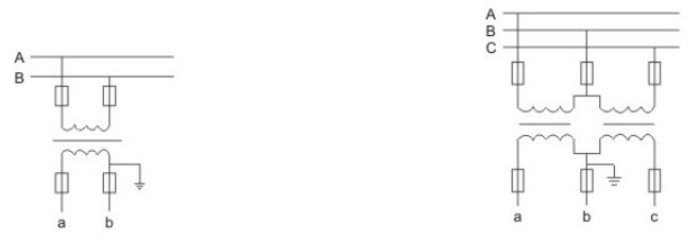

Tek fazlı hat bağlantı şeması
Üç fazlı hat bağlantı şeması

Tek fazlı hattın bağlantı şeması Üç fazlı hattın bağlantı şeması

Hizmet Koşulları

Optimum performans ve uzun servis ömrü sağlamak amacıyla Comewill JDZ10-3/6/10A Gerilim Transformatörü için aşağıdaki çalışma koşulları önerilir:
Rakım: Deniz seviyesinden 3.000 metre yüksekliğe kadar kuruluma uygundur, yüksek rakımlı alanlarda özel modifikasyonlara gerek kalmadan kararlı çalışma sağlar.
Ortam Sıcaklığı: Yalıtımın bozulmasını ve doğruluk sapmasını önlemek için -5°C ila +40°C çalışma sıcaklığı aralığı.
Bağıl Nem: Dahili bileşenlerin neme bağlı yaşlanmasını önlemek için 20°C'de maksimum %65.
Kirlilik Seviyesi: Sınıf II kirlilik ortamları için tasarlanmış olup, iç veya dış mekandaki küçük kirlenmelerle başa çıkabilmektedir.
Kurulum Ortamı: Gövde ve iç sargıların korunması için aşındırıcı gazlardan arındırılmış olmalıdır.
Sizin tarafınızdaki kurulum ortamı özelse (yüksek nem ve aşındırıcı gazlar gibi), bir adaptasyon planını özelleştirmek için önceden iletişim kurabilirsiniz!

Teknik Parametreler

JDZ10-3/6/10A Gerilim Trafosu, GB20840.3-2013 ve GB20840.1-2010 standartlarına uygun olarak üretilerek ulusal gereksinimlere tam uyum sağlanmaktadır. Temel özellikler şunları içerir:
Yük Güç Faktörü: cos Φ = 0,8 (gecikme), geleneksel ikincil devre özellikleriyle uyumlu.
Kaçak Mesafesi: Kirlilik Seviyesi II için tasarlanmıştır ve izolasyon parlaması risklerini en aza indirir.
Performans: Standart çalışma koşulları altında kararlı ölçüm ve koruma tepkisi.

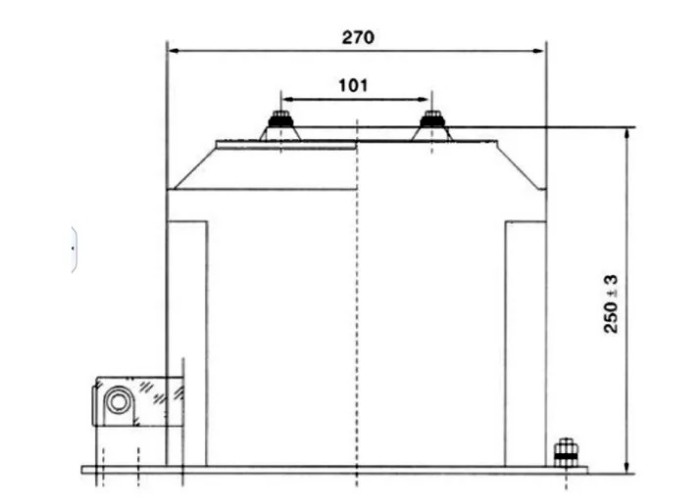

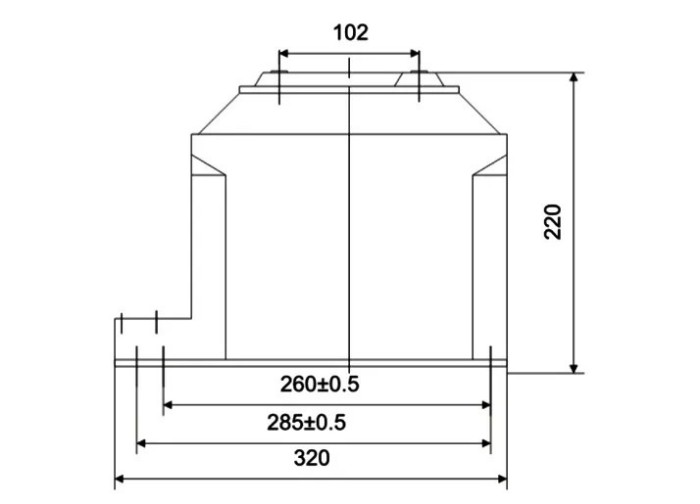

Kurulumun Anahatları ve Boyutları

SSS

1. Bu JDZ10-3/6/10A Gerilim Transformatörünün temel özellikleri nelerdir?
Epoksi reçine döküm izolasyonu, tamamen yalıtılmış, tek fazlı tasarım, kompakt boyut ve yüksek dayanıklılık.

2. Hangi voltaj seviyeleri ve frekanslar destekleniyor?
3kV, 6kV ve 10kV, 50Hz veya 60Hz sistemlerle uyumludur.

3. Hangi standartlara uygundur?
IEC 186 ve GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).

4. Gerekli çalışma koşulları nelerdir?
Yükseklik ≤3000m, sıcaklık -5°C ila +40°C, nem ≤%65, 20°C, Sınıf II kirlilik seviyesi, aşındırıcı gazlar yok.

5. Özel ortamlara göre özelleştirilebilir mi?
Evet, Comewill yüksek nem veya aşındırıcı koşullar için özelleştirme sunar.

6. Model harfleri ne anlama geliyor?
J = Gerilim Trafosu, D = Tek Faz, Z = Epoksi Reçine Döküm Yalıtım, 3/6/10 = Gerilim Seviyesi.

7. Hangi doğruluk sınıfları mevcut?
0,2, 0,5, 1 ve 6P, 15VA'dan 90VA'ya kadar nominal çıkışlar.
