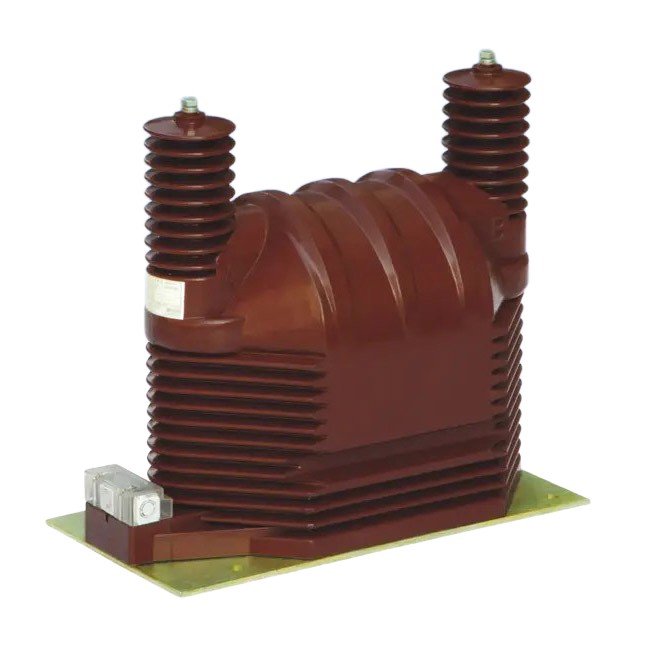

Çin'deki profesyonel bir üretici olan Comewill tarafından üretilen, üst düzey yalıtım malzemeleriyle üretilen yüksek kaliteli JDZ9-35Q Gerilim Transformatörleri, kompakt ama sağlam bir tasarıma sahiptir. Bu, mekanik olarak iyi dayandıkları ve sağlam elektrik yalıtımı sundukları anlamına gelir; dayanıklılıktan ödün vermezler. Her modelin de kendine has bir özelliği vardır: JDZ9-35Q nemi bir profesyonel gibi yönetir, dolayısıyla nemli veya ıslak noktalar için mükemmeldir. JDZ9-35G ise güçlü bir aşırı voltaj korumasıyla birlikte gelir; elektrik sisteminizi ani voltaj yükselmelerine karşı korur.
JDZ9-35Q Gerilim Transformatörlerini trafo merkezlerinde, endüstriyel tesislerde veya güç dağıtım ağlarında kullanıyor olsanız da, her iki model de uzun mesafe boyunca tutarlı, doğru gerilim ölçümleri sağlar. Sadece işi bitirmekle kalmıyorlar, aynı zamanda elektrik sisteminizi daha güvenli ve daha verimli çalışmasını sağlıyorlar.
Anma gerilimi: 35kV (birincil taraf)
Nominal dönüşüm oranı: 35000/100 V (bazı modeller çoklu sargı konfigürasyonunu destekler)
Doğruluk düzeyi: 0,2, 0,5, 1,0, 3,0, 6P (bazı modeller 0,2/0,5/6P gibi kombinasyon düzeyini destekler)
Nominal yalıtım seviyesi: 40,5/95/200 kV (bazı modeller 42/95/185 kV'dir)
Maksimum çıkış: 1000 VA (bazı modeller 2000 VA'ya kadar çıkabilir)
Tropikal bölgelere uygun, kirliliğe ve neme dayanıklı, tamamen kapalı epoksi reçine döküm.
Alt plaka kurulumu, kompakt boyut, her yönde kurulumu destekler.
İkincil çıkış terminal kutusu, kabloları birden fazla yönde yönlendirebilir ve hırsızlığa karşı korumalı bir tasarıma sahiptir.
Güç sisteminde enerji ölçümü, voltaj izleme ve röle koruması.
JDZ9-35Q Gerilim Trafosu ayrıca KYN-35 tipi ve diğer yüksek gerilim şalt cihazlarına da monte edilebilir.

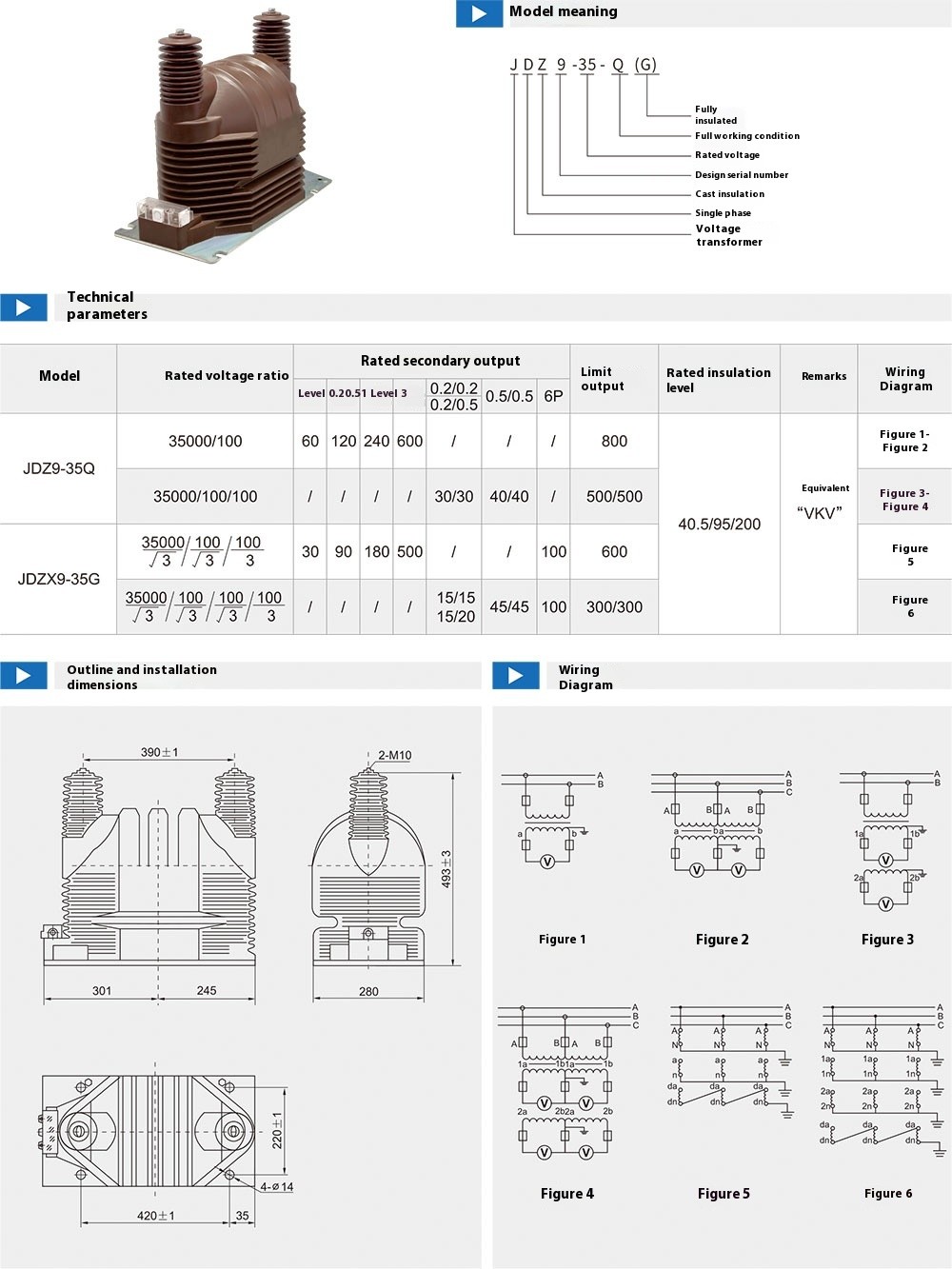

| Tip | gerilim oranı (kV) | Nominal ikincil çıkış (VA) | Maksimum çıkış (VA) | Yalıtım seviyesi (kV) | Bağlantı şeması | |||||||
| 0.2 | 0.5 | 1 | 3 | 0,2/0,2 | 0,2/0,5 | 0,5/0,5 | 6P(3P) | |||||
| JDZ9-35 | 35/0,1 | 60 | 120 | 240 | 600 | / | / | / | / | 800 |
|
Şekil 1-2 |
| 35/0,1/0,1 | / | / | / | / | 30/30 | 30/30 | 40/0 | / | 500/500 | 40,5/95/200 | Şekil 3-4 | |
| JDZ9-35 | 35/ 0,1/0,1✓3 /✓3/3 | 30 | 90 | 180 | 500 | / | / | / | 100 | 600 | Şekil 5 | |
| 35 /0.1/0.1/0.1✓3/✓3/✓3/ 3 | / | / | / | / | 15/15 | 15/20 | 45/5 | 100 | 300/300 | Şekil 6 | ||
