Comewill, Çin'in önde gelen üreticisi ve tedarikçisi olarak sizin için kompakt boyut, kolay kurulum için çıkarılabilir çekirdek ve ithal silikon çelik kullanılarak yüksek hassasiyetli ölçüm gibi temel avantajlar sunan LMZK-10 akım transformatörünü sağlıyor. Özellikle 10kV kompakt şalt sistemi için tasarlanmıştır.
Bu LMZK-10 akım transformatörü, küçük boyut, hafiflik, anahtarlanabilirlik ve kolay kurulum gibi temel avantajlara sahiptir ve kompakt, tam yalıtımlı halka ağ şalt cihazının tedarik ihtiyaçları için geniş çapta uygundur. Bir örnekleme ünitesi oluşturmak için RTU ve FTU gibi uzak terminal ekipmanlarıyla birleştirilmeye özellikle uygundur ve tüm sistem için kapsamlı bir çözüm ve veri desteği sağlar. Tedarik ve kurulumdan sonra orijinal kablolamada değişiklik yapılmasına gerek yoktur. Bağlı gelen ve giden kablolara doğrudan monte edilebilir, böylece işlemi basit ve hızlı hale getirir, mühendislik kurulum maliyetini önemli ölçüde azaltır. Şu anda SafeRing/Plus, Uniswitch, RM6/SM6, SVS, GA/GE, FB, SS vb. gibi kompakt, tam yalıtımlı halka ağ şalt sistemi serilerinde yaygın olarak kullanılmaktadır ve aynı zamanda kombine trafo merkezlerinin, kablo dağıtım kutularının ve diğer ekipmanların tedarik ve destek ihtiyaçları için de uygundur.

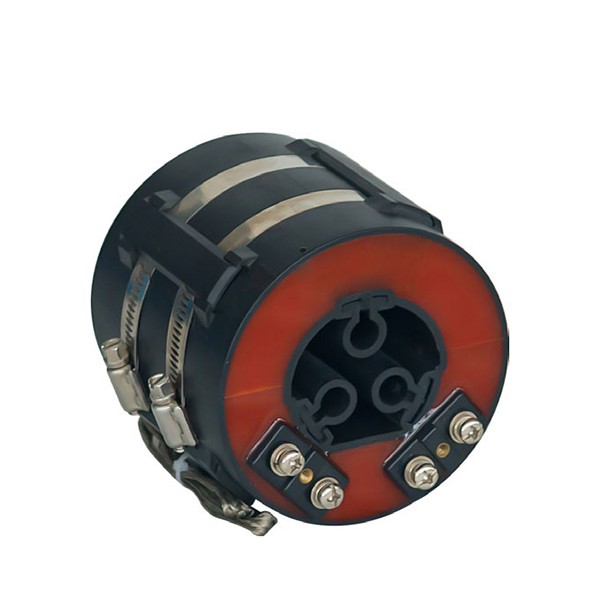

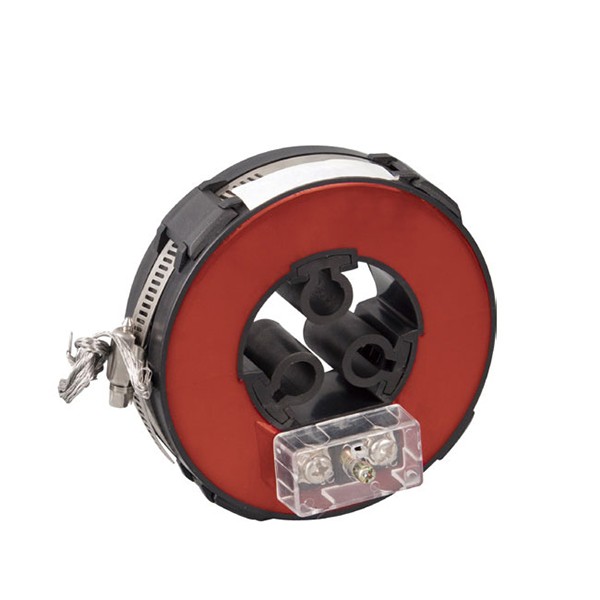

Çekirdek malzemeleri ve süreçleri açısından, LMZK-10 akım transformatörü, manyetik malzemeler olarak, çıkarılabilir demir çekirdek ve düşük manyetik devre kayıpları özelliklerine sahip, yüksek kaliteli ithal yüksek geçirgenliğe sahip silikon çelik levhalar kullanır. Reçine, mükemmel nem direncine, istikrarlı performansa ve daha sonra bakım gerektirmeyen, uzun süreli kullanım için satın alma maliyet etkinliği gereksinimlerini karşılayan, alev geciktirici bir plastik kabuğun içine vakumla dökülür. Kurulum sırasında, iki yarım daire halkayı faz ayrımlı kabloya kelepçeleyin ve kabloyla kusursuz bir şekilde birleşerek güzel ve koordineli bir görünüm oluşturacak şekilde kelepçelerle sabitleyin. Ürün, özellikleri 35mm² ile 400mm² arasında değişen 10KV kabloların tedarik senaryosuna uygundur. Kelepçe, sağlam ve güvenilir olan yüksek kaliteli paslanmaz çelik malzemeden yapılmıştır. Kullanım sırasında girdap akımı oluşmaz, bu da ekipmanın güvenli çalışmasını sağlar.
Yük tarafındaki güç faktörünün COS φ=0,8'i karşılaması gerekir (histerezis özellikleri sergiler).
Nominal sekonder akım, farklı güç sistemlerinin ihtiyaçlarını karşılamak için 5A veya 1A spesifikasyonlarından seçilebilir.
Çevresel sıcaklık aralığı: Alt sınır -5 santigrat derece, üst sınır 40 santigrat derecedir ve günlük ortalama sıcaklık 30 santigrat dereceyi geçmemelidir.
Nominal çalışma frekansı iki ortak standardı destekler: 50Hz veya 60Hz.
Ekipmanın kurulum yüksekliği 1000 metre veya altında kontrol edilmelidir.
Kirlilik seviyesi Seviye II standardını karşılar ve geleneksel endüstriyel ortamlar için uygundur.
Ürünün üretimi ve denetimi kesinlikle GB20840.1 ve GB20840.2 ulusal standartlarına uygundur.

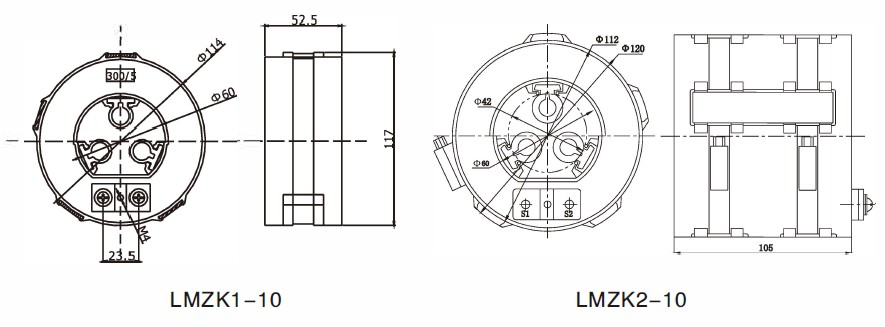

LMZK1
| Tip | LMZK1-10C | LMZK1-10P | LMZK1-10CP | |||||||
| Amaç | Akım trafosunun ölçülmesi | Koruyucu akım transformatörü | Çift sargılı akım trafosu | |||||||
| Oran | Doğruluk sınıfı ve derecelendirilmiş yük (VA) | Doğruluk sınıfı ve derecelendirilmiş yük (VA) | Doğruluk sınıfı ve nominal yük (VA) | |||||||
| 0.5 | 1 | 3 | 10P15 | 10P10 | 10P5 | 0.5 | 1 | 10P10 | 10P5 | |
| 50/5 |
|
|
2.5 |
|
|
|
|
|
|
|
| 75/5 |
|
|
2.5 |
|
|
1.5 |
|
|
|
|
| 100/5 |
|
2.5 |
|
|
|
2.5 |
|
|
|
|
| 150/5 |
|
2.5 |
|
|
1.5 | 3.75 |
|
|
|
|
| 200/5 | 2.5 | 5 |
|
|
2.5 | 5 |
|
|
|
|
| 300/5 | 2.5 | 5 |
|
1.5 | 2.5 | 5 |
|
2.5 |
|
1.5 |
| 400/5 | 5 | 5 |
|
1.5 | 2.5 | 5 | 2.5 |
|
|
2.5 |
| 500/5 | 5 | 5 |
|
2.5 | 3.75 | 7.5 | 2.5 |
|
|
2.5 |
| 600/5 | 5 | 5 |
|
2.5 | 5 | 10 | 2.5 |
|
|
2.5 |
LMZK2
| Tip | LMZK2-10C |
|
|
LMZK2-10P |
|
LMZK2-10CP | |||||||
| Amaç |
|
Akım ölçümü | Koruyucu akım | Çift sarma akımı | |||||||||
|
|
trafo |
|
trafo |
|
trafo | ||||||||
| Oran |
|
Doğruluk sınıfı ve | Doğruluk sınıfı ve | Doğruluk sınıfı ve nominal yük | |||||||||
|
|
nominal yük (VA) | nominal yük (VA) | (VA) | ||||||||||
| 0,2 0,5 1 10P15 10P10 10P5 0,5 1 10P10 10P5 | |||||||||||||
| 50/5 | 2.5 |
|
2.5 | ||||||||||
| 75/5 | 2.5 | 2.5 | 2 |
|
1.5 | ||||||||
| 100/5 | 2.5 | 5 | 2.5 | 5 | 2.5 | 2.5 | |||||||
| 150/5 | 2.5 | 5 |
|
2.5 | 5 |
|
2.5 | 2.5 | |||||
| 200/5 | 3.75 | 7.5 |
|
3.75 | 7.5 |
|
3.75 | 2.5 | |||||
| 300/5 | 2.5 | 5 | 3.75 | 5 | 10 | 2.5 | 5 |
|
2.5 |
|
5 | ||
| 400/5 | 5 | 7.5 | 3.75 | 5 | 10 | 5 | 5 |
|
2.5 | 5 | |||
| 500/5 | 5 | 7.5 | 5 | 7.5 | 15 | 5 | 5 | 3.75 | 7.5 | ||||
| 600/5 | 5 | 10 | 5 | 7.5 | 15 | 5 | 5 | 3.75 | 7.5 | ||||
