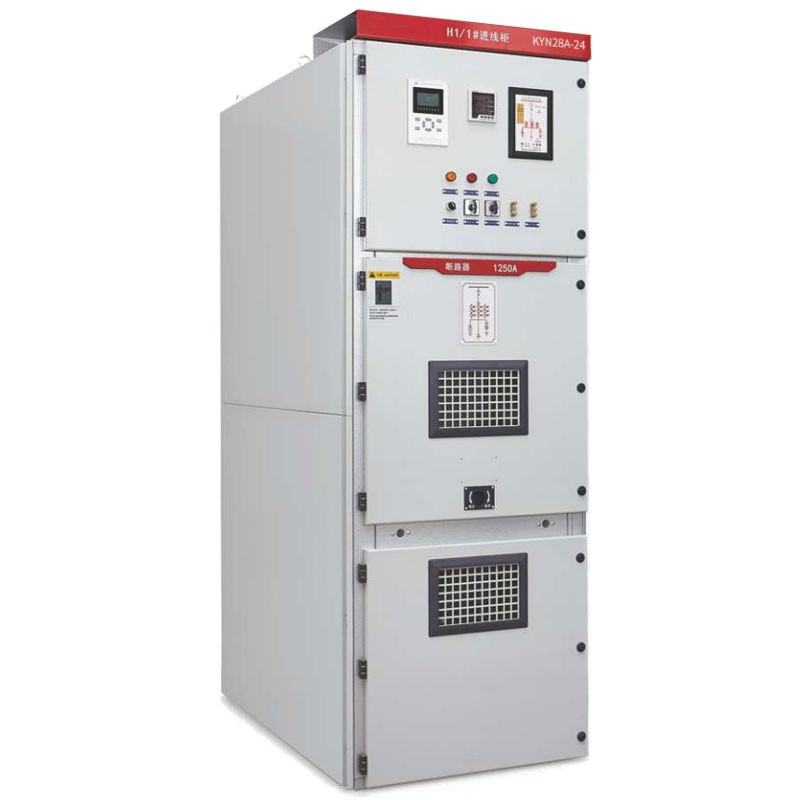

Yüksek kaliteli KYN28-24KV Şalt Cihazı, Çinli üretici Comewill tarafından sunulmaktadır. Çekmeceli bir devre kesici tasarımına, gelişmiş "Anti-5" mekanik kilitleme korumasına ve VS1-24 ve küresel eşdeğerleri gibi önde gelen vakumlu devre kesicilerle uyumluluğa sahiptir. Esnek kurulumu, güçlü ark koruması ve akıllı şebeke izleme sistemleri desteği ile trafo merkezlerinde, endüstriyel tesislerde ve enerji altyapısında yaygın olarak kullanılmaktadır.
Bu hepsi bir arada dağıtım ünitesi, temel uygulamalarda ağır işleri yapar: enerji santralleri (küçük/orta ölçekli jeneratörlerden enerji aktarımı), endüstriyel/madencilik sahaları (sahada güç dağıtımını gerçekleştirir) ve elektrik endüstrisi ikincil trafo merkezleri (şebekeyi kontrol etme, koruma ve izleme). Ve tüm uyumluluk kutularını işaretlemek için tasarlandı; DL/T404, IEC298, GB3906 standartlarını karşılıyor, böylece sertifikasız donanıma bağlı kalmıyorsunuz.
Gerçek kazanç burada mı? Güvenlik risklerini ortadan kaldıran çok sağlam kilitleme sistemi. Yüklüyken devre kesici arabasını dışarı çekmenizi engeller, kesicinin kazara açma/kapama geçişlerini önler, toprak anahtarı açıksa kesicinin kapanmasını engeller, yanlışlıkla gerilim altındaki bölmelerin dışında kalmanızı sağlar ve toprak anahtarının kazara devreye girmesini önler. Güvenlik konusunda kısayol yok; her site için kritik öneme sahiptir.
İster bir enerji santrali, endüstriyel site veya trafo merkezi için satın alıyor olun, Welcome (Wenzhou) Electric Co., Ltd'nin KYN28-24KV şalt donanımı toplu tedarik için hazırdır. Tam kurulumunuza uyacak şekilde ince ayar yapabiliriz, böylece herkese uyan tek bir çözüme zorlamazsınız.
KYN28-24KV Şalt Sistemi: Kullanım Koşulları ve Özellikleri
Konuyu basit tutalım; satın alma çağrılarınız için doğrudan KYN28-24 şalt cihazımızı kullanma ve seçme hakkında bilmeniz gerekenleri burada bulabilirsiniz.
Normal Kullanım Koşulları
Bu ekipman gerçek sahadaki titreşimleri karşılayacak şekilde tasarlandı, işte özetle:
Sıcaklık Aralığı: -15°C ila +40°C arasında çalışır; çoğu iç mekan noktasında sorun yoktur.
Nem Sınırları: Günlük ortalama nem ≤%95 (buhar basıncı ≤2,2kPa); aylık ortalama ≤%90 (buhar basıncı ≤1,8kPa) — nemli olduğunda bile dayanır.
Depreme Dayanıklılık: Yatay 0,3 g ve dikey 0,15 g sarsıntıyla ≤8 derecelik depremleri alır; önemli olduğu yerde stabildir.
Kir Toleransı: 3. Derece kirli yerlere uygundur; endüstriyel toza veya kire karşı dayanıklıdır.
Kurulum Ayrıntıları: Yalnızca iç mekanda, ankraj cıvatalarıyla veya kaynakla monte edilir; kurulumu kolaydır.
Bu şalt cihazını tedarik ederken şu kazançlar önemlidir:
"Anti-5" Mekanik Kilit: Süper güvenilir—güvenlik risklerini azaltır ve bakımı kolaylaştırır (karmaşık düzeltmeler yok, sadece basit bakım).
İki Çekmeceli Stil: Orta haddeleme ve zemin haddeleme seçenekleri; sitenizin teknoloji ihtiyaçları veya çalışma alışkanlıkları ne olursa olsun karşılanır.
Esnek VCB Eşleştirme: Kendi Zn85-40.5/VS1-40.5 VCB'lerimizle ve diğer markaların VD4, VB2, 3AH gibi global seçimleriyle çalışır; bağımlılığa gerek yoktur, güvendiğiniz parçaları kullanın.
İster kapalı endüstriyel kurulumlar ister ikincil trafo merkezleri için satın alıyor olun, Welcome (Wenzhou) Electric Co., Ltd'nin KYN28-24 şalt donanımı dayanıklılık, güvenlik ve esneklik sunar. Toplu siparişler için hazırladık ve sitenizin tam ihtiyaçlarına uyacak şekilde ayarlamalar yapabiliriz.
| Öğe | Birim | Veri | |
| Nominal gerilim | KV | 13,8, 15, 17,5, 20, 22, 24 | |
| Nominal yalıtım seviyesi | 1 dk.P.F. dayanım gerilimi (fazlardan toprağa/boşluklara) | KV | 50/60 |
| Yıldırım darbesine dayanma gerilimi (fazlardan toprağa/boşluklara) | KV | 125/145 | |
| Nominal frekans | Hz. | 50/60 | |
| Nominal akım | A | 630, 1250, 1600, 2000, 2500, 3150 | |
| Nominal kısa süreli dayanım akımı (4s) | KA | 16, 20, 25, 31,5, 40, 50 | |
| Nominal tepe dayanım akımı※ | KA | 40, 50, 63, 80, 100, 125 | |
| Koruma sınıfı |
|
Muhafaza: lP4X ,IP2X (VCB Kapısı açık) | |

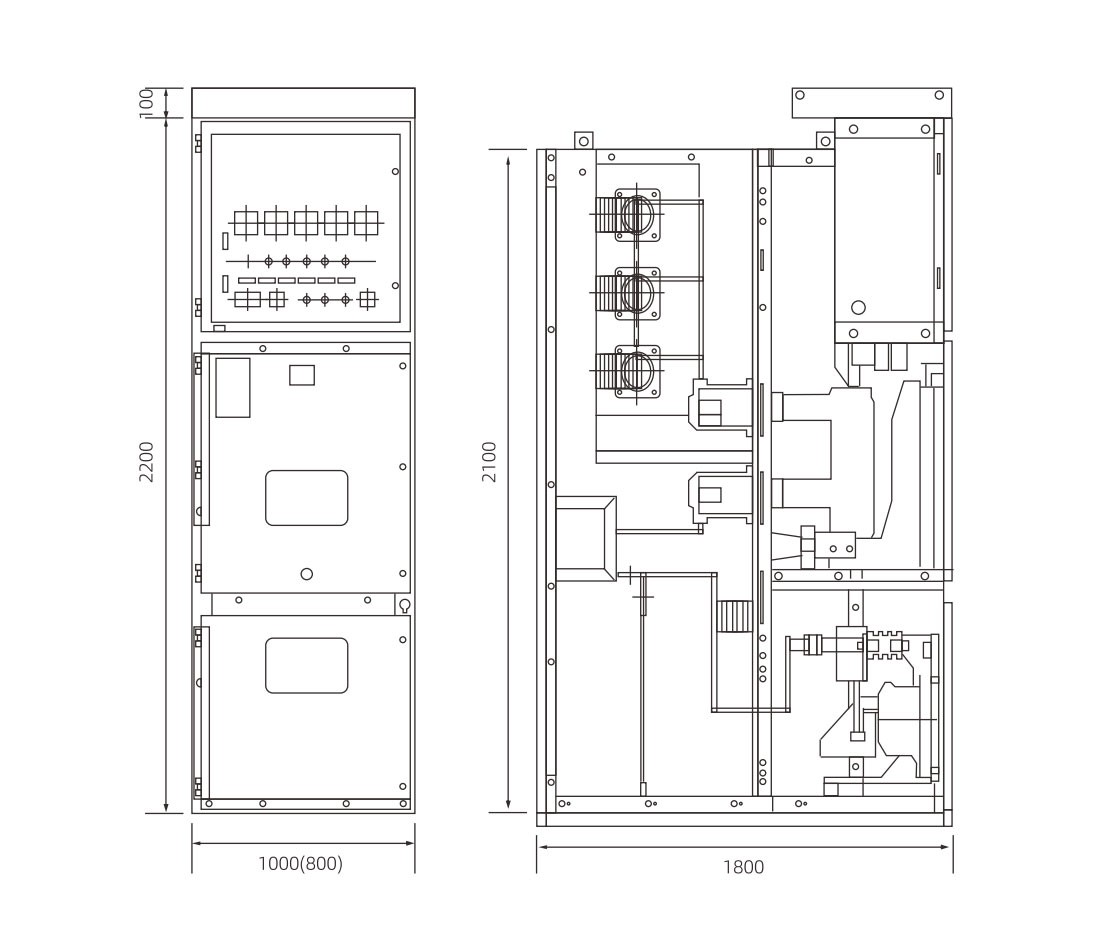

| Anahat boyutu (genişlik×derinlik×yükseklik) | mm | 1000(800)×1800×2400 | |
| Ağırlık | kilogram | 840-1500 | |
| DURUM | ŞARTNAME |
| Ortam Sıcaklığı | +15°C ila +40°C (24 saatte ortalama ≤35°C) |
| Rakım | ≤1000m |
| Bağıl Nem | Aylık ortalama ≤%90, buhar basıncı ≤1,8kPa |
| Toz, Duman, Gazlar | Aşındırıcı, yanıcı veya iletken kirlilik yok |
| Titreşim / Yer Hareketi | İhmal edilebilir |
| Elektromanyetik Girişim | Sekonder devrelerde indüklenen ≤1,6kV |
| ÖĞE | BİRİM | VERİ |
| Nominal Gerilim | kV | 24 |
| Nominal Frekans | Hz. | 50 / 60 |
| Yıldırım Darbe Dayanım Gerilimi (faz, toprak) | kV | 60 |
| Yıldırım Darbe Dayanım Gerilimi (izolatör) | kV | 79 |
| Güç Frekansı Dayanım Gerilimi (faz, toprak) | kV | 125 |
| Güç Frekansı Dayanım Gerilimi (izolatör) | kV | 145 |
| Yardımcı Devre Dayanım Gerilimi | V | 2000 |
| Nominal Devre Kesici Akımı | A | 630/1250/1600/2000/2500/3150 |
| Kısa Devre Kesme Akımı | ka | 20 / 31.5 |
| Kısa Devre Kapama Akımı (Tepe) | ka | 50 / 80 |
| Kısa Süreli Dayanım Akımı | ka | 20 / 31.5 |
| Tepe Dayanım Akımı | ka | 50 / 80 |
| Yardımcı Devre Gerilimi | V | AC/DC 110 / 220 |
| Koruma Derecesi | — | IP4X (kapı açıkken IP2X) |
| Boyutlar (G×D×Y) | mm | 800×1810×2380 / 1000×1810×2380 |
| Ağırlık | kilogram | 840 ~ 1140 |
| ÖĞE | BİRİM | VERİ |
| Nominal Gerilim | kV | 24 |
| Yıldırım Darbesine Dayanım | kV | 60 |
| Güç Frekans Dayanımı | kV | 125 |
| Nominal Frekans | Hz. | 50 / 60 |
| Nominal Akım | A | 630–3150 |
| Kısa Devre Kesme Akımı | ka | 20 / 31.5 |
| Kapanış Akımı (Tepe) | ka | 50 / 80 |
| Kısa Süreli Dayanım Akımı | ka | 20 / 31.5 |
| Tepe Dayanım Akımı | ka | 50 / 80 |
| Kondansatör Bankı Kırma (tek/arka arkaya) | A | 630 / 400 |
| Operasyon Sürelerini Kırmak | Kez | 50 |
| Mekanik Ömür | Kez | 20.000 |
| Çalıştırma Sırası | — | O-0.3s-CO-180s-CO |
| ÖĞE | BİRİM | VERİ |
| Bobin Gerilimi (Kapat/Açma) | V | AC220, AC110, DC220, DC110 |
| Bobin Akımı | A | 1,1A (220V), 3,1A (110V) |
| Enerji Depolama Motor Gücü | W | 80 / 100 |
| Enerji Depolama Süresi | s | ≤10 |
1. KYN28-24KV Metal Kaplı Hücreyi geleneksel sabit tip hücreden daha iyi yapan nedir?
Geleneksel sabit şalt sistemi, yalnızca parçaları onarmak veya değiştirmek için tüm sistemi kapatmak anlamına gelir; bu da tam bir güçlüktür. KYN28-24KV'miz çekmeceli bir el arabası tasarımı kullanır: tüm kurulumu kapatmadan bileşenleri izole edebilir, bakım yapabilir veya parçaları değiştirebilirsiniz. Üstelik metal kaplamalı yapı ark koruması sağlar, operatörleri güvende tutar ve iç üniteleri hızlı bir şekilde değiştirmenize olanak tanır; kesintileri göze alamayan herhangi bir tesis için çok büyük olan arıza süresini en aza indirir.
2. Bu Metal Kaplı Hücre akıllı trafo merkezlerinde kullanılabilir mi?
Kesinlikle. KYN28-24KV'yi doğrudan akıllı şebeke uyumluluğuyla oluşturduk. Buna uzaktan kumanda terminalleri, dijital röleler ve SCADA sistemleri ekleyebilirsiniz; böylece gerçek zamanlı izleme, anında koruma tetikleyicileri ve şebeke yönetimi kurulumunuzla kesintisiz iletişim elde edersiniz. Modern akıllı trafo merkezi yapılarına tam olarak uyar ve ilave donanım yenileme sorunlarına yol açmaz.
3. KYN28-24 Metal Kaplı Hücre hangi ortamlar için en uygunudur?
İç mekan kullanımı için üretilmiştir ve üst düzey güvenlik ve izleme ile güvenilir yüksek voltaj dağıtımına ihtiyaç duyan noktalarda parlar: kentsel trafo merkezleri (şehir şebekelerine güç sağlar), elektrik üretim istasyonları (elektrik beslemesi), maden sahaları (zorlu endüstriyel kurulumlar) ve büyük ticari binalar (alışveriş merkezleri, yüksek binalar). Sağlam, güvenli ve göz önünde bulundurulması kolay donanıma ihtiyaç duyduğunuz her yerde; işte o donanım.
Welcome (Wenzhou) Electric Co., Ltd olarak, KYN28-24KV şalt sistemini alıcıların ve operatörlerin sahip olduğu gerçek soruları yanıtlamak için tasarladık; tüyler ürpertici değil, yalnızca projeleriniz için işe yarayan çözümler.
