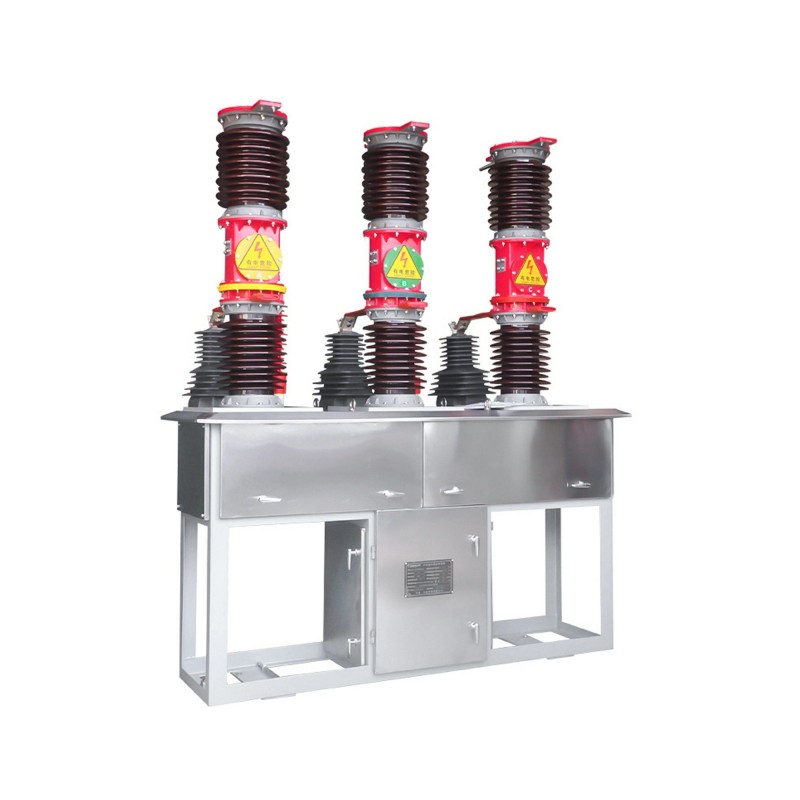

Yüksek kaliteli ZW7 Dış Mekan Yüksek Gerilim AC VCB, Çinli üretici Comewill tarafından sunulmaktadır. Tasarım performansı, GB1984-89 "AC Yüksek Gerilim Devre Kesiciler" ulusal standardı ile uyumludur ve Uluslararası Elektrik Teknik Komisyonu (IEC) standardı IEC-56 "AC Yüksek Gerilim Devre Kesiciler" gerekliliklerini karşılar.
Bu devre kesici serisi esas olarak dış mekan 35KV güç iletimi ve dönüşüm sistemlerinde kontrol ve koruma için kullanılır. ZW7 Dış Mekan Yüksek Gerilim AC VCB, endüstriyel ve madencilik işletmelerinin yanı sıra kentsel ve kırsal elektrik şebekelerinin normal çalışması ve kısa devre koruması için de geçerlidir.

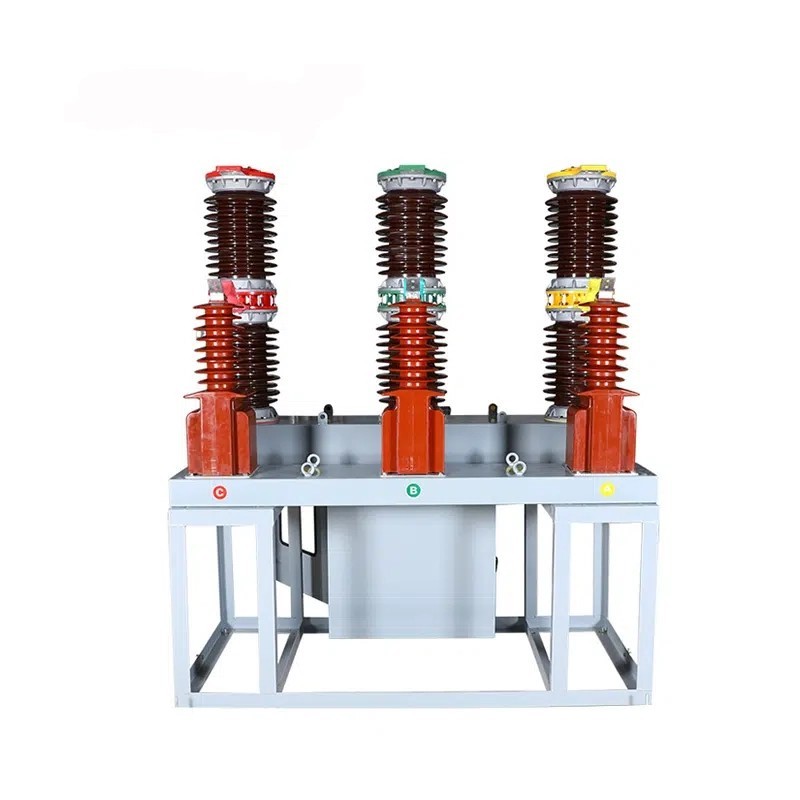

Sütun tipi porselen izolatör genel yapısını benimseyen üst izolatör, vakum kesiciyi barındırırken alt kısım, sütun porselen izolatör görevi görür. Ürün sık yapılan işlemlere uygundur ve güvenilir sızdırmazlık, yaşlanma karşıtı özellikler, yüksek basınca dayanıklılık, yanmazlık, patlayıcı olmama, uzun servis ömrü ve kolay kurulum ve bakım gibi avantajlara sahiptir.
1. Çalışma sıcaklığı -40°C ila +40°C arasındaki sıcaklıklara dayanabilir ve performans aşırı soğuk veya sıcak olmasına bakılmaksızın sabittir.
2. En yüksek rakım 1000 metreye ulaşabilir, hava basıncı düşük olsa bile zinciri kaybetmeden güvenilir bir şekilde çalışabilir.
3. ZW7 Dış Mekan Yüksek Gerilim AC VCB, iyi bir rüzgar direncine sahiptir ve saatte 10 kilometreye kadar rüzgar hızlarına dayanabilir; Modelin nominal voltajı 132/230kV ise gereksinimleri karşılamak için saatte minimum 3,2 kilometre rüzgar hızı gerekir.
4.Depreme dayanıklılığı çok yüksektir ve 8 büyüklüğündeki bir depremin şiddetini taşıyabilir. Jeolojik koşulların kötü olduğu yerlerde de kullanılmasında sakınca yoktur.
5. Kaçak mesafe için kilovolt başına en az 31 milimetrelik bir standart mevcuttur. Ortam nemli veya kirli olsa bile flashover hatalarını etkili bir şekilde önleyebilir.
6. ZW7 Dış Mekan Yüksek Gerilim AC VCB, hava kirliliğine karşı güçlü bir dirence sahiptir ve özellikle Sınıf IV kirli ortamlar için tasarlanmıştır. Karmaşık endüstriyel alanlarda veya dış ortamlarda kullanılabilir.
1. Sıcaklık -40°C ile+40°C arasında değişir ve aşırı soğuk veya sıcaktan korkmuyoruz;
2. 1000 metreden fazla olmayan bir yükseklik yeterlidir ve hafif düşük basınçlı bir ortam onu hiç etkilemeyecektir;
3. Maksimum rüzgar kapasitesi saatte 10 kilometredir ve 132/230kV modelinin optimum performansa ulaşabilmesi için saatte minimum 3,2 kilometre rüzgar hızını karşılaması gerekir;
4.8 büyüklüğündeki depremlere dayanabilen, depreme yatkın bölgelerde gönül rahatlığıyla kullanılabilen;
5. Elektrik güvenliğini sağlayacak şekilde kilovolt başına en az 31 milimetre kaçak mesafesi;
6. Sınıf IV kirli ortamlar için özel olarak tasarlanan ZW7 Dış Mekan Yüksek Gerilim AC VCB, karmaşık endüstriyel alanlarda ve ciddi dış mekan kirliliğine sahip yerlerde kullanılabilir.
| HAYIR | Öğe | Birim | Değer | ||
| 1 | Nominal gerilim | KV | 40.5 | ||
| 2 | Nominal yalıtım seviyesi | Güç frekansı dayanım gerilimi | Kuru test | 95 | |
| Islak test | 80 | ||||
| Yıldırım darbesine dayanma gerilimi (tepe) | 185 | ||||
| 3 | Nominal akım | A | 1250,1600,2000 | ||
| 4 | Nominal kısa devre kesme akımı | KA | 20,25,31,5 | ||
| 5 | Nominal işlem sırası |
|
0-0.3s-kombinasyonu-180s-kombinasyonu | ||
| 6 | Nominal kısa devre akımı kesme süreleri | kez | 12 | ||
| 7 | Nominal kısa devre kapatma akımı (tepe) | KA | 50,63,80 | ||
| 8 | Nominal tepe dayanım akımı | ||||
| 9 | Nominal kısa süreli dayanım akımı | KA | 20,25,31,5 | ||
| 10 | Nominal kısa devre sürekli akımı | S | 4 | ||
| 11 | Ortalama açılma hızı | m/sn | 1,5±0,2 | ||
| 12 | Ortalama kapanma hızı | 0,7±0,2 | |||
| 13 | Kontak kapanış geri dönüş süresi | s | ≤2 | ||
| 14 | Üç fazlı kombine (dakika) geçit senkron zaman farkı | ≤2 | |||
| 15 | Kapanış zamanı | ≤150 | |||
| 16 | Açılış zamanı | ≤60 | |||
| 17 | Mekanik ömür | kez | 10000 | ||
| 18 | Nominal çalışma voltajı ve yardımcı devre nominal voltajı | V | DC220,110,24 | ||
| AC220,110,24 | |||||
| 19 | Faz devresi başına DC direnci (trafosuz) | μΩ | ≤100 | ||
| 20 | Dinamik ve statik temaslar aşınma kalınlığına izin verir | mm | 3 | ||
| 21 | ağırlık | kilogram | 800 | ||
