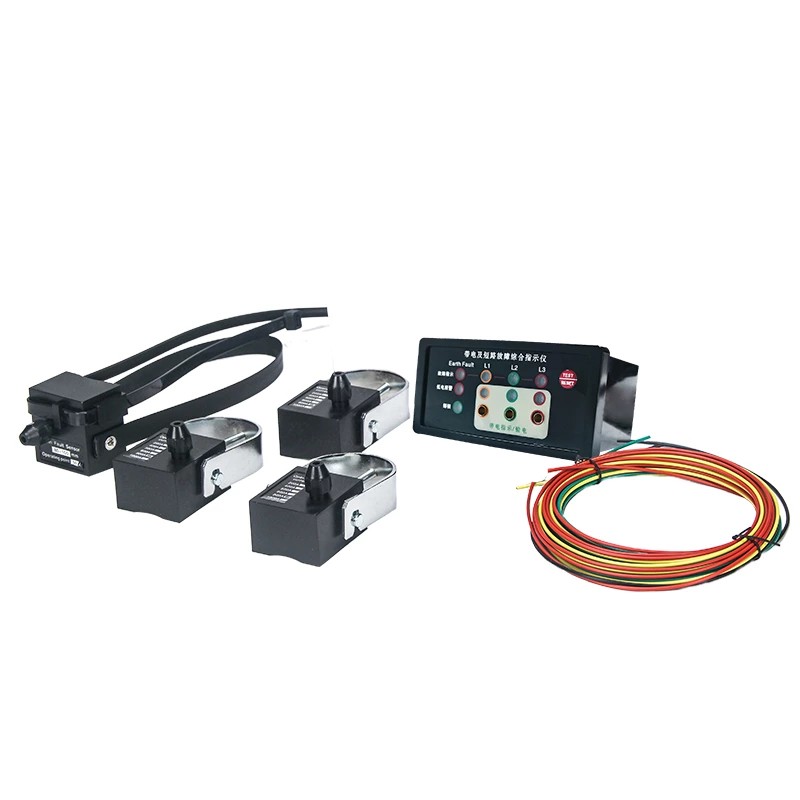

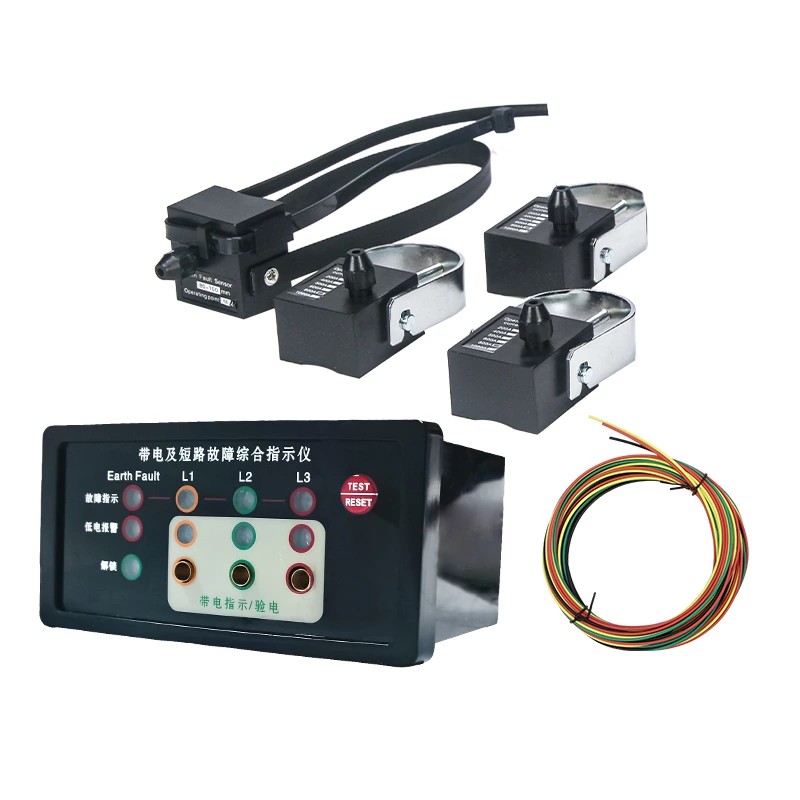

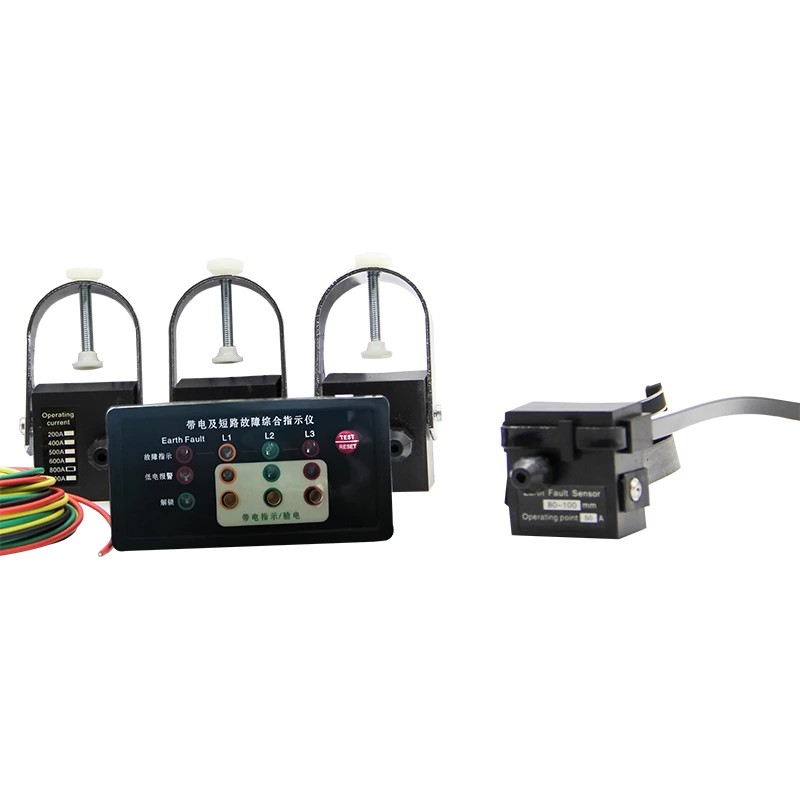

Canlı Durumlu EKL-4DXN Hat Arıza Göstergesi, Comewill tarafından özellikle 20kV'nin altındaki yüksek gerilim şalt cihazları ve dağıtım ağları için geliştirilmiş bir çevrimiçi izleme cihazıdır. Bu cihaz arıza tespiti, canlı gösterge ve faz doğrulama fonksiyonlarını entegre eder. Modüler tasarım ve fiber optik iletişim teknolojisinden yararlanarak karmaşık elektromanyetik ortamlarda stabil şekilde çalışabilir, güç sistemlerinde günlük denetimler ve arıza teşhisi için güvenilir destek sağlar.
Kısa Devre Arıza Alarmı
Hatta bir kısa devre oluştuğunda, EKL-4DXN Canlı Durumlu Hat Arıza Göstergesine yerleşik kısa devre sensörü, arıza akımını anında yakalar ve alarm sinyalini fiber optik kablo aracılığıyla ana bilgisayara iletir. Fiber optik iletişim, güçlü anti-parazit özelliklerine sahiptir ve pano içindeki elektromanyetik gürültünün sinyal iletimi üzerindeki etkisini önler. Sinyal alındıktan sonra ana bilgisayar ilgili kısa devre arıza gösterge ışığını tetikleyerek saha personelinin arızalı devreyi hızlı bir şekilde bulmasına yardımcı olur.
Toprak Arıza Alarmı
Topraklama sensörü hattın sıfır bileşen akımını sürekli olarak izler. Topraklama arızası akımı önceden ayarlanmış alarm eşiğine ulaştığında veya onu aştığında, sensör fiber optik aracılığıyla ana üniteye bir sinyal gönderir ve ana ünite derhal topraklama arızası alarmını etkinleştirir. Bu işlev toprak arızalarının erken tespit edilmesine yardımcı olur, ekipman yalıtımının daha fazla bozulmasını önler ve elektrik çarpması riskini azaltır.

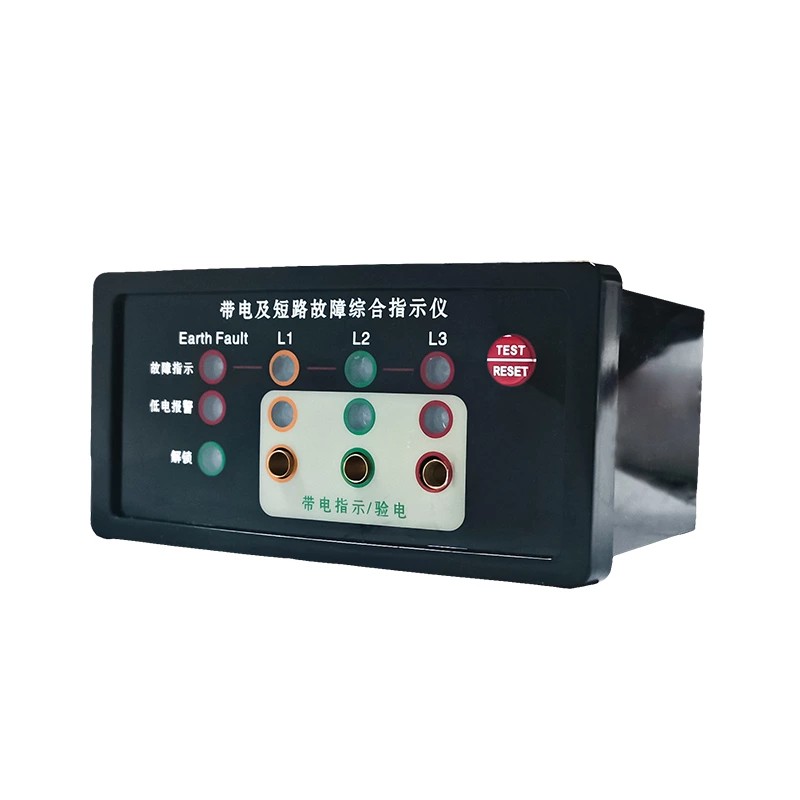

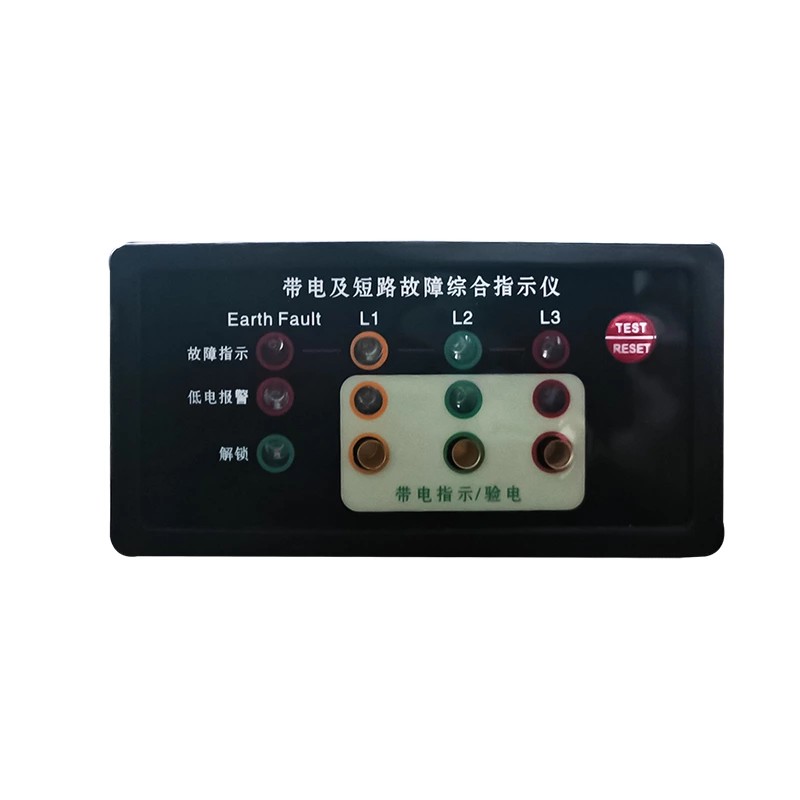

Yüksek Gerilim Canlı Durum Göstergesi: Canlı Durum özelliğine sahip Kaliteli EKL-4DXN Hat Arıza Göstergesi, yüksek gerilim hatlarının canlı durumunu sürekli olarak izler. Ana ünite paneli sırasıyla L1, L2 ve L3 fazlarına karşılık gelen yüksek parlaklıkta LED göstergelerle donatılmıştır. Göstergelerin yanıp sönme frekansı kabaca voltaj seviyesini yansıtır. LED'ler, ana ünitenin dahili pilini tüketmeden, doğrudan yüksek voltajlı elektrik alanından güç alır. Bu tasarım, canlı durum göstergesinin sürekliliğini sağlar ve genel pil ömrünü uzatır.
Yüksek Gerilim Faz Doğrulaması: Ana ünite panelinde özel bir faz doğrulama arayüzü bulunur. Bakım personeli bu arayüzü yüksek voltajlı canlı giriş sinyalinin ve arıza göstergesinin doğruluğunu test etmek ve onaylamak için kullanabilir. Hat bağlantısı veya bakım çalışması yapmadan önce fazı doğrulamak için bu işlevin kullanılması, faz hatalarından kaynaklanan ekipman arızalarının önlenmesine yardımcı olur.
Çeşitli sahalardaki farklı çalışma ritimlerine uyum sağlamak için EKL-4DXN üç sıfırlama modu sunar:
Otomatik Sıfırlama: Arıza giderildikten sonra cihaz önceden ayarlanan bir zamanda otomatik olarak sıfırlanabilir. İsteğe bağlı sıfırlama aralıkları 8 saniye, 12 saat, 24 saat ve 48 saati içerir (fabrika varsayılanı 12 saattir). Bu mod, gözetimsiz veya uzak sahalar için uygundur ve bakım personelinin yerinde sıfırlama sıklığını azaltır.
Manuel Sıfırlama: Arıza çözüldükten sonra sahadaki personel, alarm durumunu anında temizlemek için EKL-4DXN Canlı Durum panelli Hat Arıza Göstergesi üzerindeki "Sıfırla/Test" düğmesine doğrudan basabilir ve cihaz göstergesinin mevcut hat durumuyla tutarlı olmasını sağlar.
Uzaktan Sıfırlama: Cihaz, kontrol merkezine alarm sinyalleri göndermeyi destekler ve ayrıca kontrol merkezinden uzaktan sıfırlama komutları da alabilir. Çok sayıda uzak cihaza sahip büyük dağıtım ağları için bu işlev, sevk görevlilerinin cihaz durumunu uzaktan yönetmesine yardımcı olarak gereksiz saha ziyaretlerini azaltır.
Otomatik Test Fonksiyonu: Ekipmanın normal çalışma durumunda olduğundan emin olmak için kullanıcı ana ünite panelindeki "Sıfırla/Test" düğmesine basabilir. Bu sırada L1, L2, L3 ve L4 gösterge ışıkları dokuz kez yanıp sönecek ve ardından otomatik olarak sıfırlanacaktır. Test, düğmeye tekrar basılarak manuel olarak da sonlandırılabilir. Bu basit kendi kendine test süreci, personelin çalışmadan önce gösterge fonksiyonlarının normal olduğunu hızlı bir şekilde onaylamasına yardımcı olarak ek test cihazları taşıma ihtiyacını ortadan kaldırır.
Düşük Gerilim Alarmı:
Canlı Durum Özellikli EKL-4DXN Hat Arıza Göstergesi, dahili bir lityum pil ile çalışır. Pil voltajı normal çalışma aralığının altına düştüğünde cihaz düşük voltaj alarmını tetikleyerek kullanıcının pili zamanında değiştirmesini ister. Bu işlev, pilin bitmesi nedeniyle cihazın arıza bilgilerini doğru şekilde görüntüleyememesinin önlenmesine yardımcı olur, böylece ekipmanın sürekli güvenilirliği korunur.
Profesyonel bir üretici olarak Comewill, kullanıcıların birden fazla alarm parametresini gerçek çalışma koşullarına göre ayarlamasına olanak tanır. Kısa devre akımı eşiği, toprak akımı eşiği veya otomatik sıfırlama süresi olsun, bunların tümü sahada ayarlanabilir ve böylece ekipmanın farklı hat koşullarına ve çalışma gereksinimlerine uyum sağlaması sağlanır.
| Kısa devre alarmı | 50~1000A(fabrikada ayarlanabilir)Hata±5%,fabrika çıkışı:600A |
| Kısa devre aşırı akım tepki süresi | 0,03-5S (fabrikada ayarlanabilir), fabrika:0,25 |
| Topraklama alarmı | 10-100A(fabrikada ayarlanabilir)Hata±10%,fabrika çıkışı:20A |
| Toprak aşırı akım tepki süresi | 0,03S~55(fabrikada ayarlanabilir),fabrika:0,25 |
| Aşırı sıcaklık alarmı | 20~80°C (fabrikada ayarlanabilir)Hata±1°C, fabrika çıkışlı:80°C |
| Aşırı sıcaklık tetiklemesi için kuru kontak kapasitesi | 230V/AC-0.1A,30V/DC-1A |
| Kısa devre topraklama uzak rölesi | 230V/AC-0.1A,30V/DC-1A |
| Aşırı sıcaklık alarmı | Röle çıkışları 3 döngü (her biri 2 saniye)750mS'ye ayarla, 1250mS'ye sıfırla) |
| Otomatik sıfırlama süresi | 75~45 saat (fabrikada ayarlanabilir), fabrika süresi: 8 saat |
| Bekleme akımı | ≤5μA |
| Gerilim seviyesi | 20KV'nin altında |
| Akıma dayanma yeteneği | 31.5KA/4S |
| Statik güç tüketimi | ≤10μw |
| Eylem sayısı | ≥4000 kez |
| Pil kapasitesi | 3.6 Lityum pil 2Ah |
| Hatırlatma koruma seviyesi | Ana bilgisayar IP40, sensör IP65 |
| çalışma ortamı | -25°C~+75°C |
| ≤95%RH(yoğuşmasız) | |
| ≤1000 metre |
