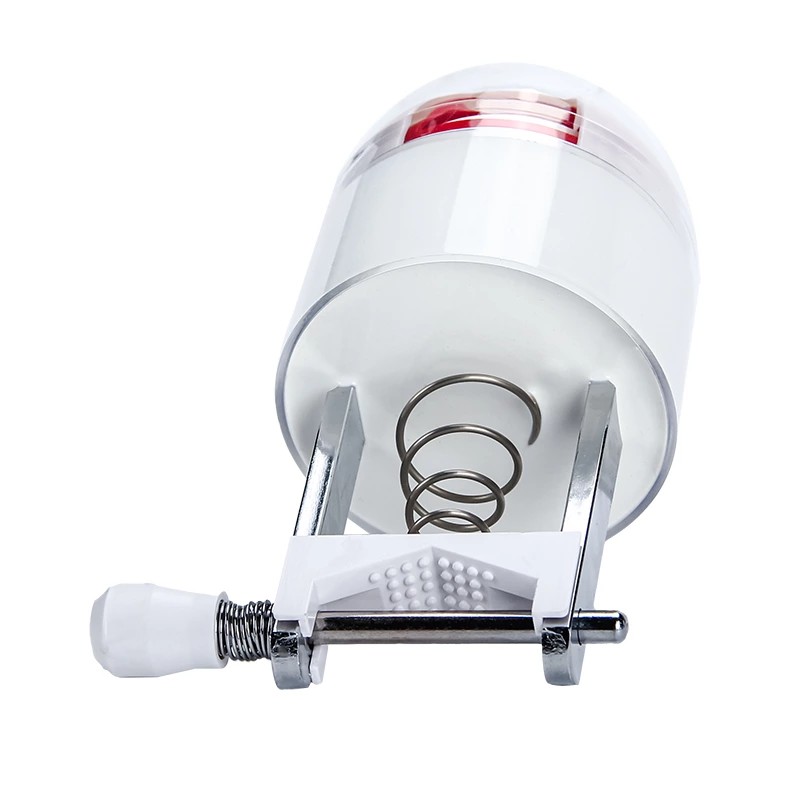

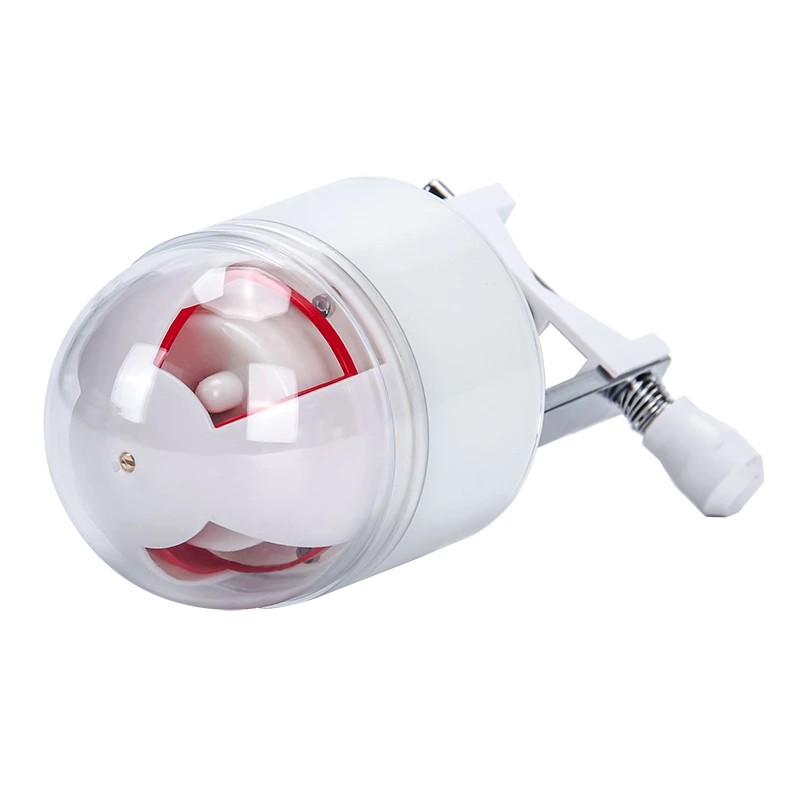

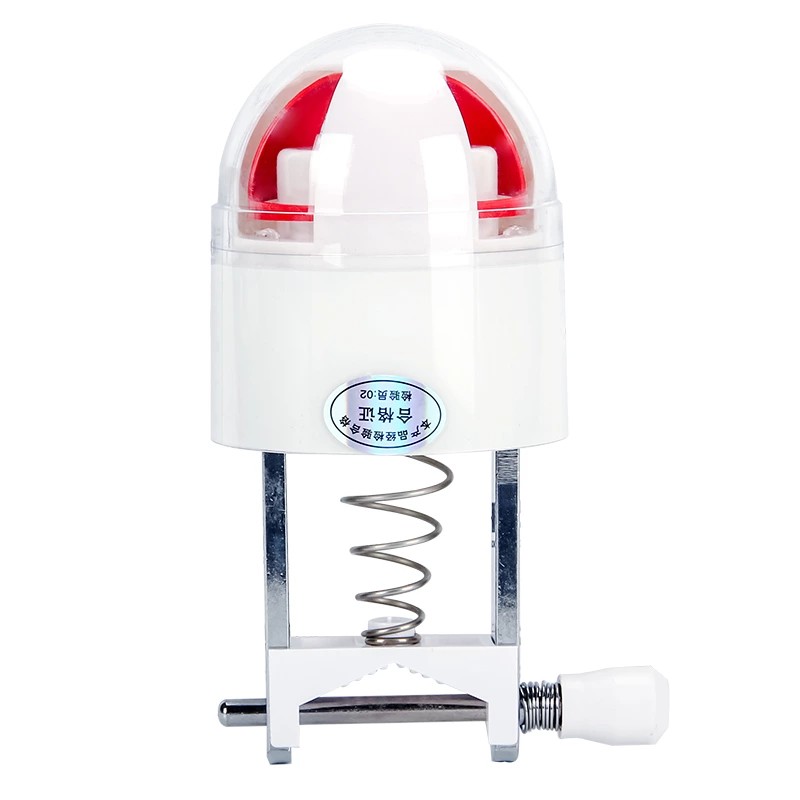

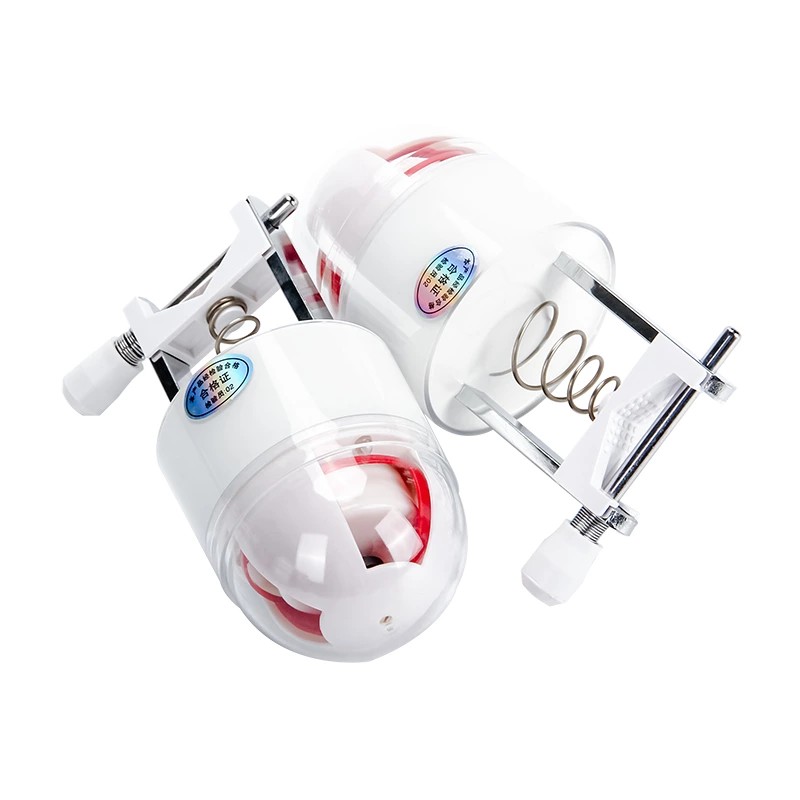

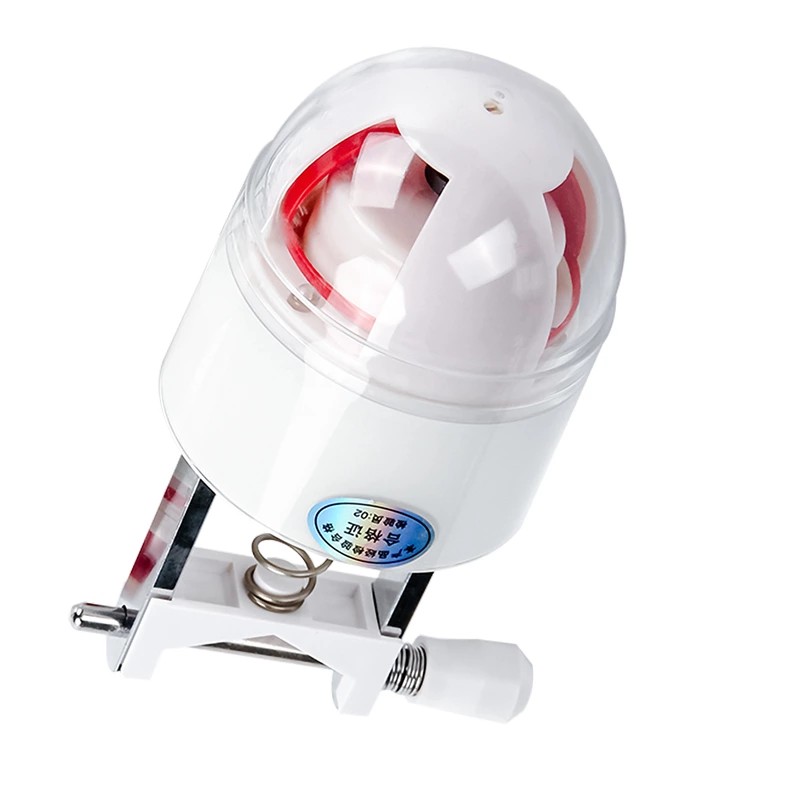

Geri Çekilebilir Havai Arıza Göstergesi JDX Topraklama Bulucu

Çin'de profesyonel bir üretici olarak Comewill'in yüksek kaliteli Geri Çekilebilir Havai Arıza Göstergesi JDX Topraklama Tespit Cihazı, algılama prensibi olarak temassız elektromanyetik indüksiyonu kullanır ve kırmızı bir yukarı açılır işaret aracılığıyla kısa devre arızasının net bir görsel gösterimini sağlar. Cihazın dış yüzeyi yaşlanma karşıtı malzemelerle kaplanmıştır ve ekranda floresan malzemeler kullanılarak geceleri bile net görünürlük sağlanır. Sabit envantere veya özelleştirilmiş parametrelere ihtiyaç duyan müşteriler için bu yüksek kaliteli ürün, doğrudan fabrikadan rekabetçi bir fiyatla tedarik edilir ve bakım ekiplerinin arıza tespit süresini kısaltmasına yardımcı olur.

Geri Çekilebilir Havai Arıza Göstergesi JDX Topraklama Tespit Cihazı, Comewill tarafından havai enerji dağıtım hatları için geliştirilmiş bir arıza tespit cihazıdır. Bu cihaz, elektromanyetik indüksiyonu kullanarak hat akımındaki değişiklikleri izler. Kısa devre arızası oluştuğunda, kırmızı arıza göstergesini görüntülemek için mekanik bir yukarı çevirme mekanizmasını etkinleştirir. Yapısında, nano yüzey işleme teknolojisi ile birleştirilmiş tek parça kalıplama işlemi kullanılarak, kirlenme ve yaşlanma önleyici özellikler kazandırılarak dış mekan havai hatlarda uzun süreli çalışmaya uygun hale getirilir.

Temel Çalışma Prensibi

1. Arıza Tespit Mantığı

Geri Çekilebilir Havai Arıza Göstergesi JDX Topraklama Bulucu, kısa devre sırasında akımdaki ani değişime dayalı olarak arızaları tespit eder. Kısa devre arızası oluştuğunda arıza akımı kurulum noktasından akar. Cihazın içindeki akım algılama elemanı, akımdaki ani değişimi algılar ve eş zamanlı olarak daha sonra yapılan koruma eylemleri hattın enerjisinin kesilmesine neden olur. Bu iki durum birlikte eylemin temelini oluşturur.

Havai hatta takılan JDX arıza göstergesi, elektromanyetik indüksiyon kullanarak hat akımını tespit ederek çalışır. Normal çalışma koşullarında cihaz düşük güçte bekleme modundadır; kısa devre akımı geçtiğinde, indüklenen sinyal önceden belirlenmiş bir eşiği aşarak tahrik mekanizmasını tetikler.

2. Arıza Tespit Yöntemi

Gerçek denetimlerde hat boyunca aralıklarla birden fazla JDX göstergesi kurulur. Bir arıza meydana geldiğinde, güç kaynağı tarafından arıza noktasına kadar olan tüm göstergeler kırmızıya dönerken, arıza noktasının arkasındaki göstergeler beyaz kalır. Denetleyicilerin yalnızca rota boyunca gösterge durumunu gözlemlemeleri gerekir; son kırmızı gösterge ile ilk beyaz gösterge arasındaki bölüm arıza yeridir. Bu yöntem, geleneksel tam hat denetimlerinin iş yükünü yerel bölüm kontrollerine indirir ve arıza tespit verimliliğini önemli ölçüde artırır.

3. Mekanizmayı Sıfırla

Arıza giderildikten ve güç geri geldikten sonra ekipman, önceden belirlenen bir süre sonunda otomatik olarak sıfırlanır. Geri Çekilebilir Havai Arıza Göstergesi JDX Topraklama Tespit Cihazı, farklı hatların operasyonel ihtiyaçlarına uyum sağlamak için 6, 12, 24 ve 36 saatlik seçilebilir sıfırlama süreleri sunarak, direğe tırmanan personelin manuel sıfırlama ihtiyacını ortadan kaldırır.

Ürün Yapısı ve Malzeme Özellikleri

1. Kabuk Malzemesi

Geri Çekilebilir Baş Üstü Arıza Göstergesi JDX Topraklama Tespit Cihazı, yüksek mukavemetli havacılık malzemeleri ve nanoteknoloji kullanılarak tek parça halinde kalıplanmıştır. Kabuk aşağıdaki özelliklere sahiptir:

Yüksek şeffaflık: Dahili çevirme durumunun gözlemlenmesini kolaylaştırır

Leke direnci: Kir yüzeye kolayca yapışmaz

Yaşlanma direnci: Uzun süre açık havada güneşe maruz kaldığında kırılganlaşmaz

Bakım gerektirmez: Tasarlanan kullanım ömrü boyunca ek bakım gerektirmez

2. Çekirdek Bileşen Bileşimi

3. Görüntüleme Yöntemi

Geri Çekilebilir Havai Arıza Göstergesi JDX Topraklama Tespit Cihazı, mekanik bir açılır kapanır ekran kullanır. Normal çalışmada beyazdır ve bir arızayı belirtmek için yukarı kaldırıldığında kırmızıya döner. Kırmızı taraf floresan malzemeyle kaplanmıştır, bu da onu doğal gün ışığında oldukça görünür hale getirir ve gece veya düşük ışık koşullarında hala tanınabilir hale getirir. Üretici olarak Comewill, teşhir malzemelerinin seçiminde hava koşullarına dayanıklılığa öncelik vererek, dönen bileşenlerin uzun süreli UV ışınlarına maruz kaldığında solmamasını veya deforme olmamasını sağlıyor.

Kurulum Senaryoları ve Algılama Yöntemleri: Güvenli ve Çok Yönlü

Bu göstergeler nereye gidebilecekleri konusunda oldukça esnektir. Bunları havai hatlara (tesisat direklerine), havai kablolara, yer altı kablolarına (şehirlerin altına gömülü olanlar) ve hatta şalt dolaplarının içindeki baralara monte ediyoruz. Temel olarak, dağıtım sisteminde herhangi bir yerde kısa devre arızaları ortaya çıkabilir.
Pek çok farklı noktada kullanıldıkları için algılama yöntemleri güvenli olacak şekilde tasarlanmıştır; canlı parçalarla doğrudan temas yoktur. Gerilim tespiti için hat etrafındaki uzaysal elektrik alanı potansiyel gradyanını algılarlar. Akım tespiti için, tıpkı bir transformatörün çalışmasına benzer şekilde elektromanyetik indüksiyon kullanıyorlar. Bu temassız tasarım oyunun kurallarını değiştiriyor: cihazı (ve bizi) yüksek voltajdan koruyor ve kurulumu çok daha kolay hale getiriyor. Bunları monte etmek için hattı kesmemize veya gücü kesmemize gerek yok; yalnızca kelepçeleyin ve devam edin.

ÇALIŞMA PRENSİBİ

Kısa devre algılama prensibi:
Kısa devre olgusunun özelliklerine dayanarak, koruma cihazının elektrik kesintisinin eşlik ettiği kısa devre sırasında akımdaki ani değişiklik, eylem kriteri olarak kullanılır. Arıza gösterge şemasının yorumlanma yöntemi şu şekildedir: 2. hattın A fazındaki 2, 5 ve 8 numaralı gösterge ışıkları, B fazında hiçbir gösterge ışığı olmadığında, C fazındaki 3, 6 ve 9 numaralı gösterge ışıkları kırmızıya döndüğünde, 11 ve 12 numaralı gösterge ışıkları beyaz kaldığında, giden hat noktasında kısa devre arızası oluştuğu tespit edilebilir.

TEKNİK PARAMETRE
