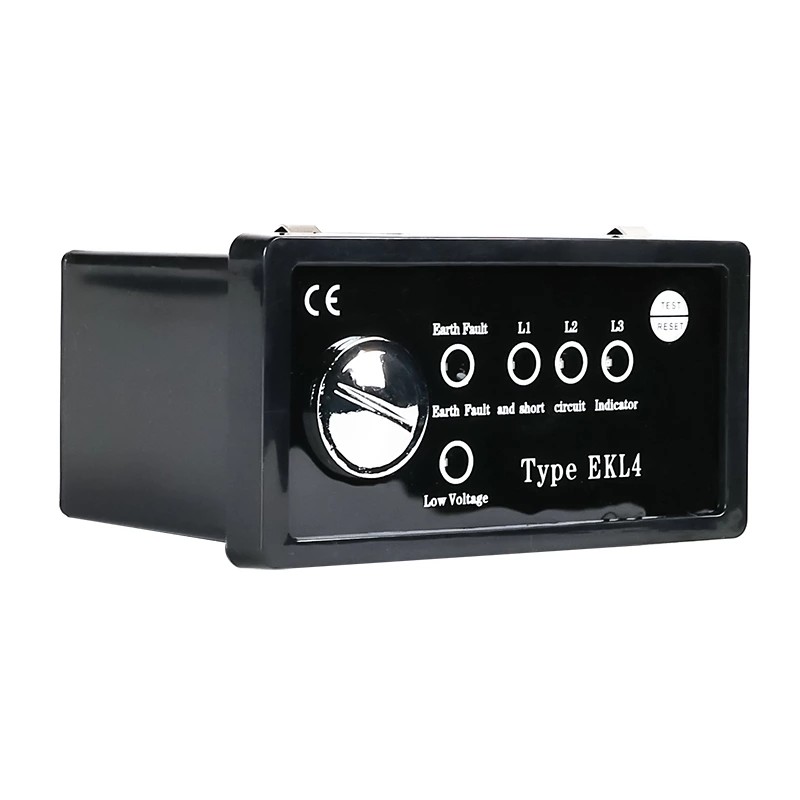

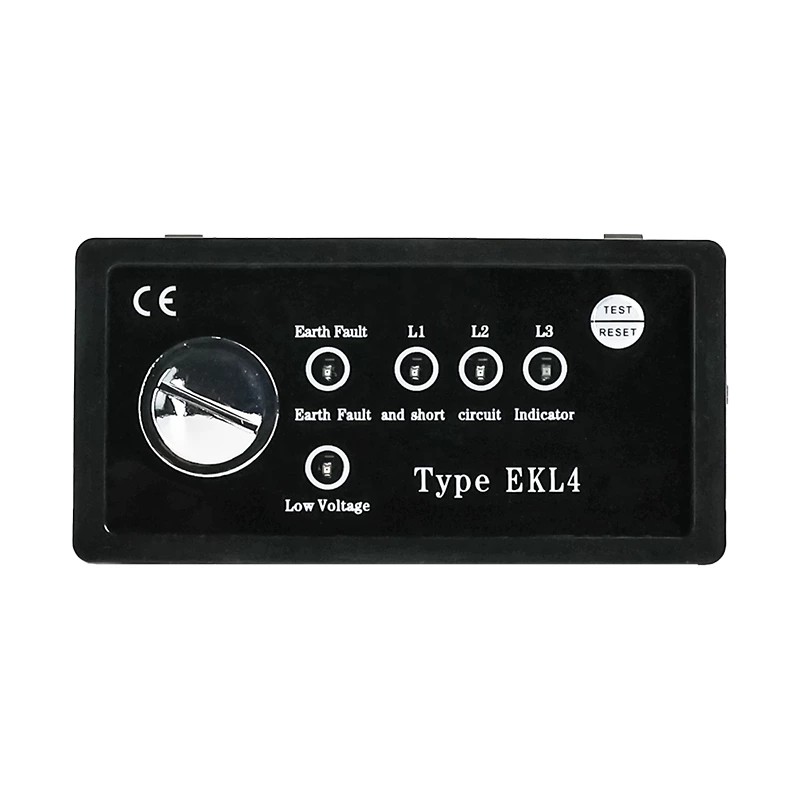

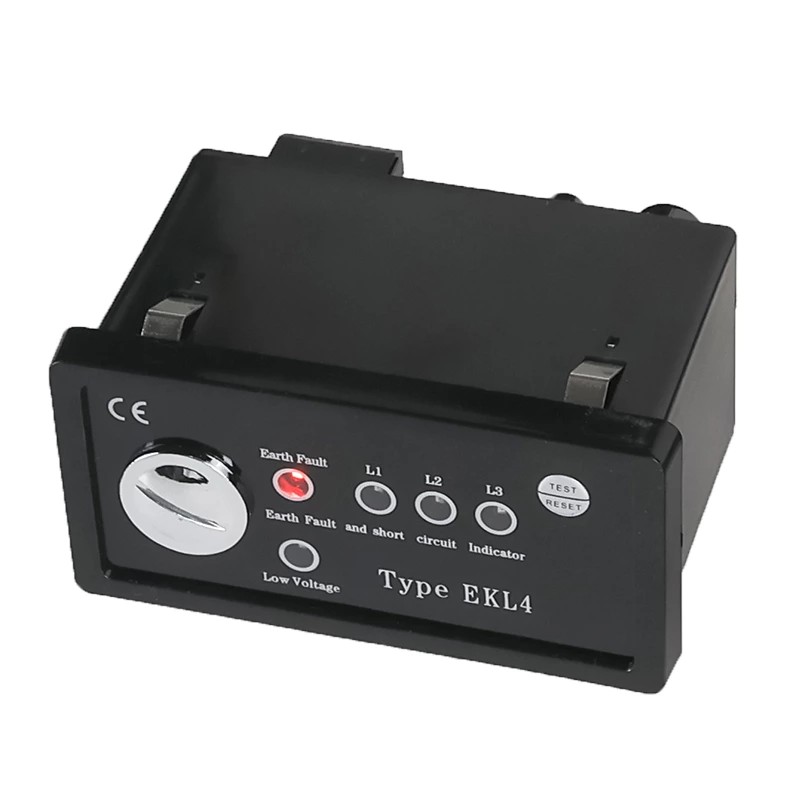

Bu Panel Tipi Arıza Göstergesi EKL4'ün en büyük işi, büyük arızaları erken yakalayıp bize hemen seslenmesidir. Kısa devre akım alarmı ve topraklama alarmı tam da bu noktada devreye giriyor; bunlar yüksek gerilim hatlarında karşılaşacağınız en yaygın iki sorunu kapsıyor.
Kısa devre akımı alarmıyla başlayalım. Cihazda, bu yüksek gerilim kablolarına 7/24 yapıştırılmış ve çalışırken onları izleyen yerleşik bir sensör var. Gönderilmeden önce, kısa devre akımı eşiğini kullanıcının sisteminin ihtiyacına tam olarak uyacak şekilde ayarlayabiliriz; burada herkese uyan tek tip bir saçmalık yok. Hat akımı belirlenen sayıya ulaştığında veya bu sayının üzerine çıktığında kısa devre sensörü, optik fiber aracılığıyla hemen ana üniteye bir alarm sinyali gönderir. Dürüst olmak gerekirse, gidilecek yol optik fiberdir; son derece stabildir ve parazitlerle bozulmaz. Her türlü elektrik gürültüsünün olduğu inşaat sahaları veya havanın her yerde olduğu uzak kırsal elektrik şebekeleri gibi zorlu dış mekan alanları için bu bir zorunluluktur. Ana ünite bu sinyali aldığında, hemen iki şey yapar: Birincisi, paneldeki ilgili alarm ışığını yakar, böylece biz sahadakiler onu bir saniye içinde görebiliriz. İkincisi, bu sinyali doğrudan merkezi ana kontrol sistemine gönderebilir. Bu, hem hattaki devriye ekibinin hem de ofisteki adamların aynı anda uyarı alması anlamına geliyor; gecikme yok, bu da yanıt süremizi büyük ölçüde kısaltıyor.
Sonra topraklama alarmı var - bu tartışılamaz, bunun iki yolu yok. Panel Tipi Arıza Göstergesi EKL4, elektrik çarpması risklerini ortadan kaldırır ve sistemin topraklama hatalarından dolayı kızarmasını önler. Sistem, kullanıcının kablolarının topraklama akımını takip etmek için özel topraklama sensörleri kullanır. Tıpkı kısa devre eşiğinde olduğu gibi, topraklama alarmının tetikleme değeri de teslimattan önce kullanıcının ihtiyacına uyacak şekilde ayarlanabilir. Topraklama devresindeki akım ayarlanan değere ulaştığında veya üzerine çıktığında topraklama sensörü ana üniteye alarm gönderir. Ana ünite daha sonra sağ alarm ışığını yakar ve ayrıca ana kontrol sistemine sinyal gönderebilir. Bu işlev, kabloların sardalye gibi birbirine sıkıştığı kentsel enerji dağıtım ağlarında cankurtarandır. Buradaki topraklama hataları, eğer onları hızlı bir şekilde yakalamazsanız çok tehlikelidir ve bu alarm bizim ilk savunma hattımızdır.
Alarm çaldığında, sıfırlama işlevi biz sahadaki ekipler için mümkün olduğunca kolay olacak şekilde tasarlandı. Otomatik ve manuel olmak üzere iki seçenek vardır, dolayısıyla içinde bulunduğumuz durum ne olursa olsun uyum sağlar.br>br>
İlk önce otomatik sıfırlama. Dürüst olalım; bakım ekipleri neredeyse her zaman aynı anda milyonlarca şeyle dolup taşar. Gösterge alarm verirse ancak 8 saat içinde manuel olarak sıfırlamayı başaramazsak, cihaz kendini otomatik olarak sıfırlar. Bu, özellikle büyük elektrik hatlarını kat etmek zorunda olan ekipler için büyük bir zaman tasarrufu sağlıyor. Arıza giderildikten sonra, birisini sırf sıfırlama düğmesine basması için uzak, ulaşılması zor bir noktaya göndermeniz gerekmez; cihaz bu sorunu kendi başına halleder.
Sonra manuel sıfırlama var. Arızayı hızlı bir şekilde giderir ve alarmı hemen silmek istersek tek yapmamız gereken ana ünite panelindeki temizleme düğmesine basmaktır. Bu anında sıfırlama, sistem durumunu güzel ve net tutar, böylece daha sonra yeni alarmlarla kafamız karışmaz. Bunu yapmak son derece basittir; özel bir alete veya ileri düzey teknik bilgi birikimine gerek yoktur. Sahada hareket etmeye devam etmesi ve işi verimli bir şekilde yapması gereken bizler için mükemmel.
Bir cihaz yalnızca bir arıza meydana geldiğinde çalışırsa iyidir; bu nedenle kendi kendini test etme işlevi çok önemlidir. Bu, her türlü karmaşık test ekipmanını taşımadan, cihazın düzgün çalışıp çalışmadığını kontrol etmemizi sağlar. Tek yapmanız gereken paneldeki temizleme düğmesini 2 saniye basılı tutmaktır ve panel kendi kendini test moduna geçer. Panel üzerindeki tüm Panel Tipi Arıza Göstergesi EKL4 ışıkları yanıp sönmeye başlarsa, cihazın her parçası olması gerektiği gibi çalışıyor demektir. Bu kontrolü her zaman düzenli olarak yapmanızı öneririz; özellikle yazın herkesin klima çalıştırdığı yaz veya ısıtıcıların çalıştırıldığı kış gibi yoğun güç zamanlarından önce veya ekipmanı bozabilecek yağmur fırtınası veya kar fırtınası gibi kötü hava koşullarından sonra. Bu, göstergenin hataları ortaya çıktıklarında yakalayacağını bilerek bize gönül rahatlığı veren hızlı bir kontroldür. Bu, elektrik kesintilerinin ölüm kalım meselesi olabileceği hastane elektrik şebekeleri veya arıza süresinin bir servete mal olduğu endüstriyel üretim hatları gibi kritik noktalarda ekstra önemlidir; cihaz orada arızalanırsa kayıplar çok büyüktür.
Düşük pil (düşük voltaj) alarmını gözden kaçırmak kolaydır ancak bu, cihazın kesintisiz çalışmasını sağlamanın anahtarıdır. Özellikle güce kolayca erişemediğiniz alanlarda birçok arıza göstergesi pillerle çalışır. Bu işlev pil seviyesini gerçek zamanlı olarak izler. Pil voltajı çok düştüğünde cihaz, genellikle panelde belirli bir gösterge ışığıyla düşük pil alarmını tetikler. Bu bize, cihaz beklenmedik bir şekilde ölmeden önce pili değiştirmek için bolca zaman verir. Pilin bitmesi ve bir arızanın gözden kaçırılması nedeniyle cihazın kapandığını düşünün; bu, uzun süreli elektrik kesintilerine ve hatta güvenlik risklerine yol açabilir. Bu işlev, özellikle sadece pil seviyelerini kontrol etmek için yola çıkmanın çok uzun sürdüğü uzak bölgelerde bizi bu sıkıntıdan kurtarıyor.
Bu işlevlerin hiçbiri tek başına çalışmaz. Hepsi güç hattı bakımını daha kolay ve daha güvenli hale getirmek için bir araya gelir. Örnek olarak kentsel yeraltı kablo ağını kullanalım. Topraklama hatası meydana geldiğinde topraklama sensörü bunu hemen algılar ve ana üniteye alarm gönderir. Ana ünite daha sonra hem sahada hem de kontrol merkezinde bizi uyarıyor. Arızayı buluyoruz, düzeltiyoruz ve ardından alarmı silmek için manuel sıfırlama düğmesine basıyoruz. Toplanıp ayrılmadan önce cihazın hâlâ çalıştığından emin olmak için hızlı bir kendi kendine test yapıyoruz. Sıfırlamayı unutursak, otomatik sıfırlama 8 saat sonra devreye girer, bu yüzden sorun değil. Pil azalıyorsa, düşük pil alarmı, bölgeye bir daha geldiğimizde pili değiştirmemiz gerektiğini bize bildirir. Bu sorunsuz iş akışı, bir arızayı ele almanın her adımını kapsıyor, bize zaman kazandırıyor ve aptalca insan hatalarını azaltıyor.
| Kısa devre alarmı | 50~1000A(fabrikada ayarlanabilir)Hata±5%,fabrika çıkışı:600A |
| Kısa devre aşırı akım tepki süresi | 0,03-5S (fabrikada ayarlanabilir), fabrika:0,25 |
| Topraklama alarmı | 10-100A(fabrikada ayarlanabilir)Hata±10%,fabrika çıkışı:20A |
| Toprak aşırı akım tepki süresi | 0,03S~55(fabrikada ayarlanabilir),fabrika:0,25 |
| Aşırı sıcaklık alarmı | 20~80°C (fabrikada ayarlanabilir)Hata±1°C, fabrika çıkışlı:80°C |
| Aşırı sıcaklık tetiklemesi için kuru kontak kapasitesi | 230V/AC-0.1A,30V/DC-1A |
| Kısa devre topraklama uzak rölesi | 230V/AC-0.1A,30V/DC-1A |
| Aşırı sıcaklık alarmı | Röle çıkışları 3 döngü (her biri 2 saniye)750mS'ye ayarla, 1250mS'ye sıfırla) |
| Otomatik sıfırlama süresi | 75~45 saat (fabrikada ayarlanabilir), fabrika süresi: 8 saat |
| Bekleme akımı | ≤5μA |
| Gerilim seviyesi | 20KV'nin altında |
| Akıma dayanma yeteneği | 31.5KA/4S |
| Statik güç tüketimi | ≤10μw |
| Eylem sayısı | ≥4000 kez |
| Pil kapasitesi | 3.6 Lityum pil 2Ah |
| Hatırlatma koruma seviyesi | Ana bilgisayar IP40, sensör IP65 |
| çalışma ortamı | -25°C~+75°C |
| ≤95%RH(yoğuşmasız) | |
| ≤1000 metre |
