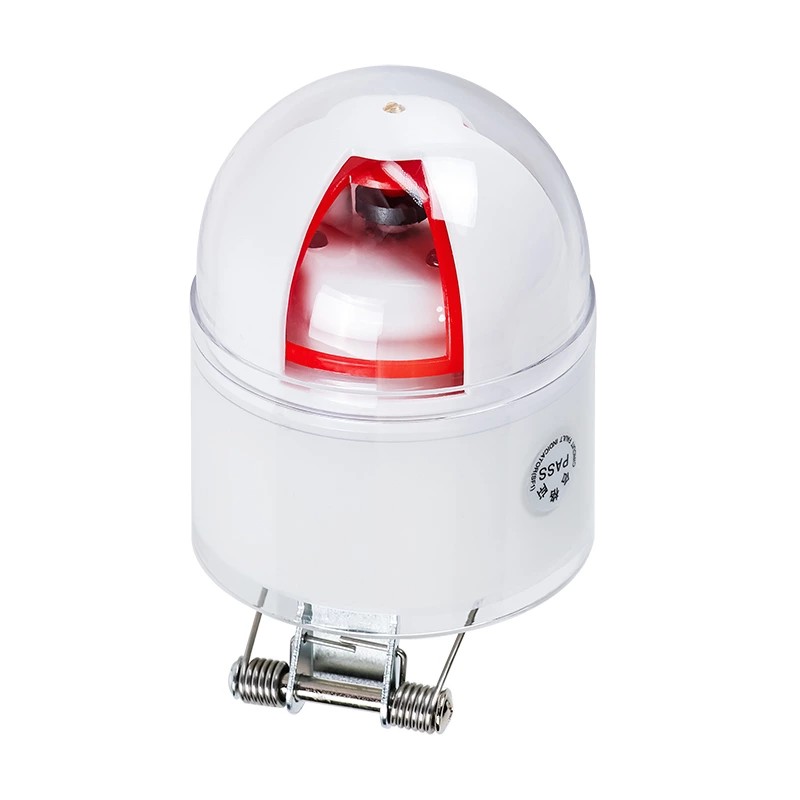

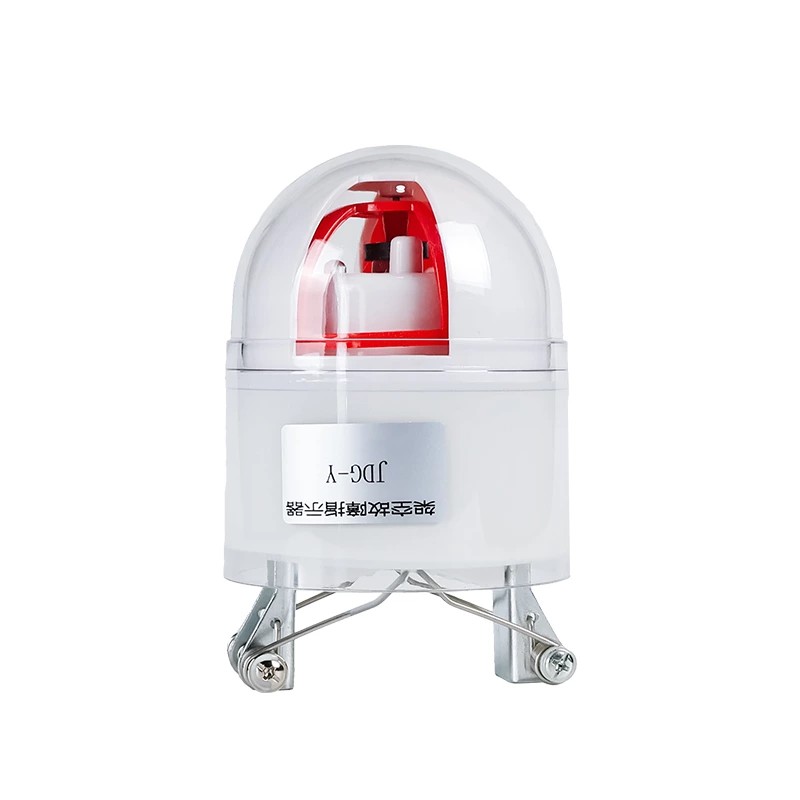

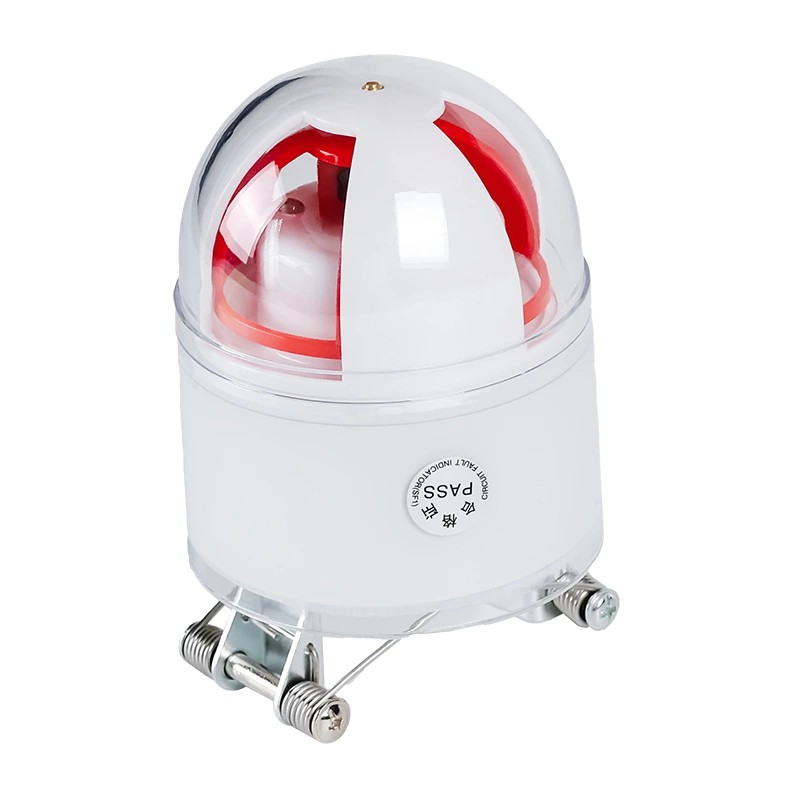

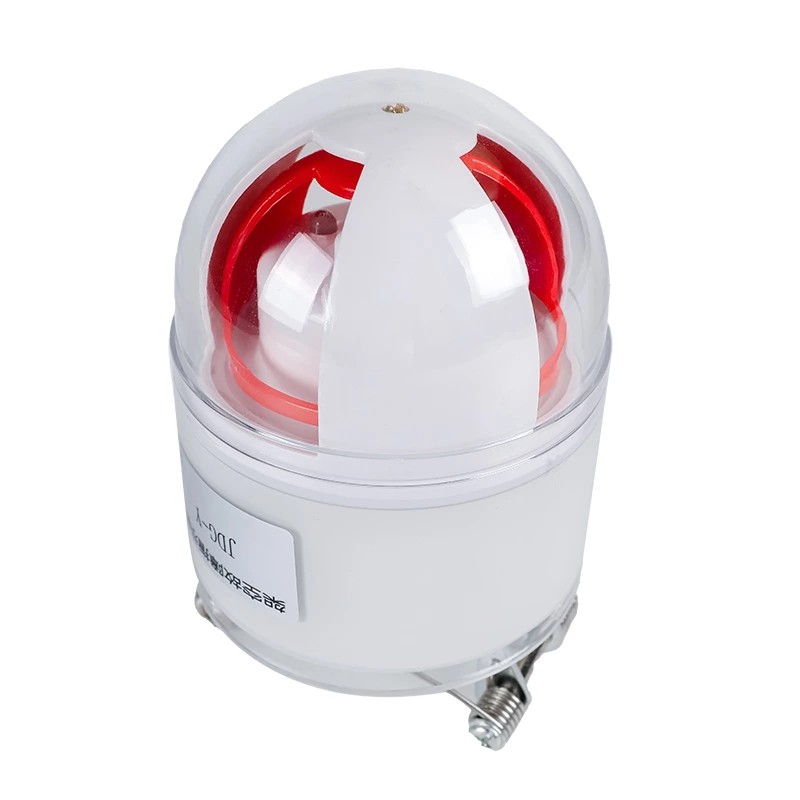

Dördü Bir Arada Sıkıştırma Yayı Askılı Arıza Göstergesi JDG-F

Ürün Detayları

1. Dağıtım Hatlarında Dördü Bir Arada Arıza Tespiti

Comewill'in kaliteli Dördü Bir Arada Sıkıştırma Yayı Askılı Arıza Göstergesi JDG-F, orta ve alçak gerilim güç dağıtım sistemlerinde kullanılan bir elektromanyetik arıza tespit cihazıdır. Saha mühendislerinin hattın kısa devre arızasının meydana geldiği bölümünü hızlı bir şekilde belirlemesine yardımcı olur.

Çalışma prensibi

İzlenen iletkenden kısa devre akımı geçtiğinde cihaz ani akım değişimini algılar.

Mekanizma görünür bir kırmızı arıza gösterge kartını tetikler.

Bakım ekipleri, etkinleştirilmiş göstergeleri hat boyunca görsel olarak bulabilir.

Arıza noktası, son etkinleşen gösterge ile ilk etkin olmayan gösterge arasında tanımlanır.

Bu net bölgeleme yöntemi, manuel hat devriyelerine kıyasla denetim süresini önemli ölçüde azaltır.

Comewill'in özelleştirilmiş Dördü Bir Arada Sıkıştırma Yayı Askıya Alınmış Arıza Göstergesi JDG-F, hızlı arıza tespitinin kesinti süresini azaltmaya ve bakım verimliliğini artırmaya yardımcı olduğu güç dağıtım ağlarında yaygın olarak kullanılır.

2. Yapısal Bileşenler ve İşlevsel Modüller

Eksiksiz Dördü Bir Arada Sıkıştırma Yayı Askıya Alınmış Arıza Göstergesi JDG-F, güvenilir algılama ve gösterge sağlamak üzere birlikte çalışan çeşitli işlevsel modülleri entegre eder.

Akım ve Gerilim Algılama Modülü

Bu modül, elektromanyetik indüksiyon ve elektrik alanı algılamayı kullanarak hattaki akım ve voltajdaki değişiklikleri algılar. Bu algılama yöntemleri, enerjili iletkenlerle doğrudan temas gerektirmediğinden kurulum güvenliğini artırmaya yardımcı olur.

Arıza Ayrım Devresi

Dahili devre, gerçek kısa devre arızalarını geçici dalgalanmalardan veya yük değişikliklerinden ayırt etmek için sinyal değişimlerini analiz eder. İthal elektronik bileşenler ve mikro denetleyiciler sinyal işleme kararlılığını artırır.

Mekanik Gösterge Tahrik Sistemi

Bir arıza onaylandığında tahrik mekanizması, sıfırlanana kadar görünür durumda kalan kırmızı floresan gösterge kartını etkinleştirir. Mekanik yapı, dış mekan güvenilirliği ve uzun süreli çalışma için tasarlanmıştır.

Arıza Durumu Göstergesi

Cihaz, gün ışığında ve gece aydınlatma koşullarında net görünürlük sağlamak için parlak kırmızı floresan kaplama kullanır. Ekran mekanizması, ultraviyole radyasyona uzun süre maruz kaldıktan sonra bile solmaya karşı dayanıklıdır.

Otomatik Gecikmeli Sıfırlama

Arıza durumu giderildikten sonra Dördü Bir Arada Sıkıştırma Yayı Askıya Alınmış Arıza Göstergesi JDG-F, önceden belirlenmiş bir gecikme sonrasında otomatik olarak sıfırlanır. Bu işlev uzak konumlara manuel müdahale ihtiyacını azaltır.

3. Malzeme Tasarımı ve Yapısal Dayanıklılık

Comewill Dördü Bir Arada Sıkıştırma Yayı Askıya Alınmış Arıza Göstergesi JDG-F, uzun süreli dış mekan çalışmasını desteklemek için özel malzemeler ve yapısal tasarım kullanır.

Havacılık Sınıfında Konut

Dış kabuk, tek adımlı kalıplama teknolojisi ile yüksek mukavemetli havacılık malzemeleri kullanılarak üretilmektedir. Nanomateryal yüzey işlemi çevresel kirlenmeye ve yaşlanmaya karşı direnci artırır.

Nikel Kaplama Manyetik Bileşenler

Anahtar manyetik elemanlar, manyetik iletkenliği geliştirmek ve elektromanyetik algılama performansını artırmak için nikel kaplıdır.

Hava Şartlarına Direnç

Muhafaza yapısı aşağıdakilere dayanacak şekilde tasarlanmıştır:

UV radyasyonu

Yağmur ve toz

Kirlilik oluşumu

Bu yapı, cihazın dış mekan güç dağıtım ortamlarında istikrarlı performansını sürdürmesine olanak tanır.

4. Güç Sistemi ve Hizmet Ömrü

Dağıtım hattı izleme ekipmanı için uzun yıllar boyunca güvenilir çalışma esastır.

Dördü Bir Arada Sıkıştırma Yayı Askıya Alınmış Arıza Göstergesi JDG-F şunları içerir:

8 yılı aşan servis ömrüne sahip yüksek performanslı akü sistemi

Düşük güçlü elektronik devre tasarımı

Kararlı çalışma için mikro denetleyici tabanlı kontrol

Bu özellikler, cihazın sık bakım gerektirmeden birden fazla inceleme döngüsünde çalışmaya devam etmesini sağlamaya yardımcı olur.

5. Kurulum ve Canlı Hat İşletimi

Dördü Bir Arada Sıkıştırma Yayı Askılı Arıza Göstergesi JDG-F, canlı hat kurulumu için tasarlanmıştır; bu, cihazın dağıtım hattını kapatmadan monte edilebileceği anlamına gelir.

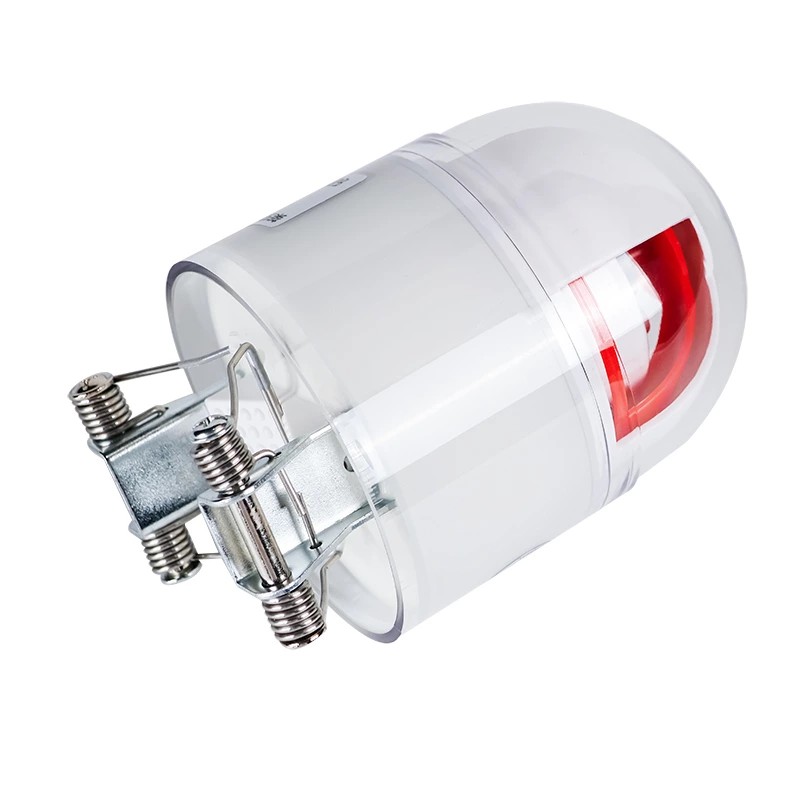

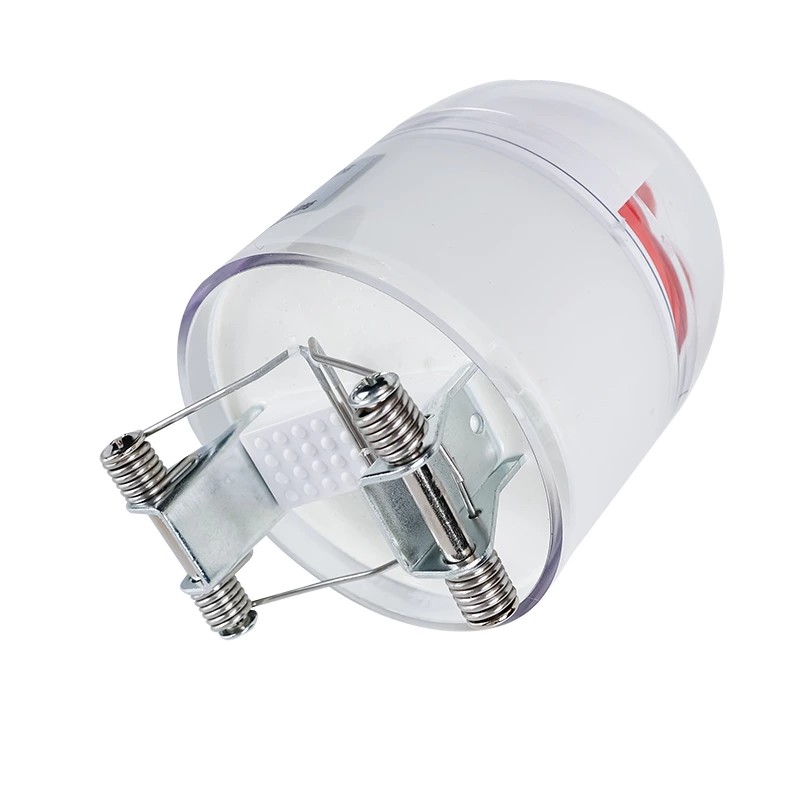

Sıkıştırma Yaylı Asma Yapı

Gösterge, havai iletkenlere güvenli bir şekilde kenetlenmesini sağlayan kart teli sıkıştırma yayı yapısını kullanır.

Temel kurulum özellikleri şunları içerir:

İletkenleri kesmeden kurulum

Kurulum sırasında elektrik kesintisine gerek yok

Hem çıplak hem de yalıtımlı iletkenlerde mekanik stabilite

Bu tasarım, tesislerin arıza göstergelerini dağıtım ağları genelinde minimum operasyonel kesinti ile dağıtmasına yardımcı olur.

6. Tipik Uygulama Senaryoları

Comewill Dördü Bir Arada Sıkıştırma Yayı Askıya Alınmış Arıza Göstergesi JDG-F, çeşitli güç dağıtım senaryolarında kullanılır:

Havai Dağıtım Hatları

Kısa devre arızalarını tespit etmek ve görüntülemek için elektrik direği iletkenlerine monte edilir.

Kablo Dağıtım Sistemleri

Havai yalıtımlı kablolarda veya yer altı kablo geçişlerinde kullanılır.

Dağıtım Ağı İzleme

Bakım ekiplerinin arıza bölümlerini hızlı bir şekilde tanımlamasına ve hedefe yönelik denetimler düzenlemesine yardımcı olur.

Tesis Bakım İşlemleri

Daha hızlı sorun gidermeyi destekler ve tam hat devriye denetimlerinde harcanan zamanı azaltır.

7. Üretim ve Tedarik Yeteneği

Çinli bir üretici ve fabrika olarak Comewill, dağıtım ağı izleme cihazları için üretim ve tedarik desteği sağlıyor.

Yetenekler şunları içerir:

OEM ve özelleştirilmiş ürün konfigürasyonları

Mühendislik projeleri için istikrarlı üretim kapasitesi

İmalat ve montaj sırasında kalite kontrolü

Comewill Dördü Bir Arada Sıkıştırma Yayı Askıya Alınmış Arıza Göstergesi JDG-F, Çin'de üretilen arıza tespit cihazlarının Çin tedarikçisini arayan küresel kamu hizmetleri, mühendislik müteahhitleri ve elektrikli ekipman distribütörleri için mevcuttur.

ÇALIŞMA PRENSİBİ

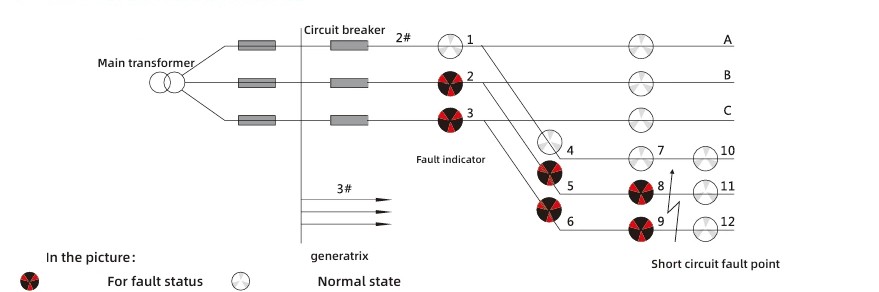

Kısa devre algılama prensibi:
Kısa devre arızalarının özelliklerine bağlı olarak eylem kriteri, koruma cihazının elektrik kesintisi ile birlikte akımdaki ani değişikliktir. Arıza gösterge şemasının yorumlanma mantığı şu şekildedir: 2. hattın A fazının 2, 5 ve 8 göstergeleri ile C fazının 3, 6 ve 9 göstergelerinin tümü kırmızıya dönerken, 11 ve 12 numaralı göstergeler beyaz kalırsa, o giden hat noktasında bir kısa devre arızasının meydana geldiği belirlenebilir.
